Подъём ГБЦ 2,5 TDi AEL

[АнтонПГС]

Собираюсь подымать ГБЦ (причины тут http://www.audi-belarus.by/forum/viewtopic.php?f=61&t=23976&start=60) для замены клапанов. DIA посоветовал не мутить воду до самого подъема, но все же. Сразу возникло ряд вопросов: чем отличаются между собой впускные клапана 046 109 601 G и 046 109 601 J. Нужно ли будет менять пружины, толкатели (034 109 309 AD), сухарь конический (113 109 651A), тарелки (нижние 056 109 629A и верхние 049 109 641A) и маслосъемные колпачки (026 109 675)? Прокладку (046 103 483A) между крышкой и ГБЦ почти уверенно собираюсь брать. А вот дальше все непонятно, там есть металлическая прокладка ГБЦ 046 103 383 Т, АА и 074 103 383 AJ, AH, S, AG, T в этих позициях есть разница в толщинах и кол-ву отверстиях, к чему это, не понятно мне пока. Еще советовали взять какие-то сальники распредвала и болты, а вот какие болты, тоже не понятно, если кто знает, закину картинку с позициями. Короче, все ЗЧ буду собирать самостоятельно, ну а рабочие руки буду искать среди СТО и одноклубников (мои руки - кирпичи).
Какие "подводные камни" могут поджидать "чайника" (читай нерадивого владельца) при этом ремонте. Буду признателен за любые подробности

- тут позиции по клапанам

- а тут про Непонятные прокладки

[Морозик]

какие-то сальники распредвала и болты,

нижняя картина 2-сальники (2шт), 10-болты (10шт)

[АнтонПГС]

а прокладку нижнюю какую? кто знает?

[Морозик]

какая и стояла. По кол-ву отверстий смотри около 1 цилиндра выступ прокладки, там можно посчитать отверстия. Либо человек который тебе в авто будет подымать голову померит вылет поршней.

[mski]

толкатели (034 109 309 AD)

маслосъемные колпачки (026 109 675)

однозначно под замену как и все сальники и прокладки, остальное не меняй, так же ОЧЕНЬ внимательно глянь на направляющие клапанов, люфт между ними и клапанами!!! раз будет поднятие головы их заменить не проблема. да и проверить плоскость гбц при необходимости шлифануть, притереть клапана- это как аксиома.

разница в толщинах

это под ремонтые размеры

а прокладку нижнюю какую

зависит от высоты гбц

чем отличаются между собой впускные клапана 046 109 601 G и 046 109 601 J

ничем последний это замена первого, по аналогу Ae V94547

[АнтонПГС]

однозначно под замену как и все сальники и прокладки, остальное не меняй, так же ОЧЕНЬ внимательно глянь на направляющие клапанов, люфт между ними и клапанами!!! раз будет поднятие головы их заменить не проблема. да и проверить плоскость гбц при необходимости шлифануть, притереть клапана- это как аксиома.

А эти направляющие есть на этих картинках?

[DIA]

По направляющим, их счас валом на каждом углу но поменять без спец оснастки не очень просто, выпресовать запресовать это как два пальцо но к новым напр надо прошарошить седла клапанов и желательно соблюсти все углы и ширину конавки, иначе клапана можно вообще не претереть седло будет притиратся однобоко, по прокладке гбц она выбирается из расчета вылета поршней над блоком цилиндров, многие говорят что после шлифовки надо на дырку больше ну если только тарелки клапанов торчат после шлифовки гбц, такую головку на свалку по моему надо.

[mski]

да там мороки мама не горюй

     Оффтопик:

может проще б/у гбц приобрести? хотя если для себя...

Добавлено спустя 28 минут 33 секунды:

без спец оснастки

я обошелся дрелью с пастой притирочной, даже разверткой не проходил, правда клапана не менял, но после замены направляющих притерать пришлось.

Добавлено спустя 3 минуты 40 секунд:

направляющие есть

второй рис. поз.№11

[АнтонПГС]

...к новым напр надо прошарошить седла клапанов и желательно соблюсти все углы и ширину конавки...
...по прокладке гбц она выбирается из расчета вылета поршней над блоком цилиндров, многие говорят что после шлифовки надо на дырку больше ну если только тарелки клапанов торчат после шлифовки гбц, такую головку на свалку по моему надо.

Вот только начал понимать всю механику вопроса, поправьте, ежели чего не так скажу: получается тарелка клапана должна быть заподлицо с головой ГБЦ, а толщиной прокладки выбирается та "нулевая отметка" верхнего положения поршня? т.е. больше шлифанули, ставишь 1.61мм (3отверстия) нормально шлифанули, ставишь 1,53мм (1 отверстие)...
Блин, хоть ты об стену горох - что за отверстия, где их увидеть, не пойму . Если с толщиной вроде как понял, то вот с отверстиями....фиг пойми, под что эти отверстия, где их спереди смотреть?

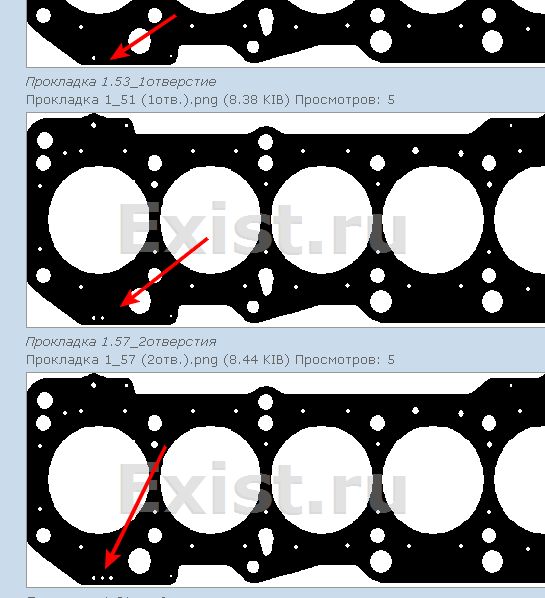

Прокладка 1.53_1отверстие

Прокладка 1_51 (1отв.).png (8.38 KiB) 9715 просмотра

Прокладка 1.57_2отверстия

Прокладка 1_57 (2отв.).png (8.44 KiB) 9715 просмотра

Прокладка 1.61мм_3отверстия

Прокладка 1_61 (3отв.).png (8.49 KiB) 9715 просмотра

я лишь разницу только в верхнем правом углу увидел, но на что это влияет?

[DIA]

АнтонПГС,

[АнтонПГС]

Так что, понять какая прокладка понадобиться возможно только после подъема ГБЦ?

[mski]

совершенно верно
либо

По кол-ву отверстий смотри около 1 цилиндра выступ прокладки

[AndreZlo]

Доброго времени суток всем.Проблема у меня состоит в том.У меня ауди а6 с4 двигатель 2,5 tdi двигатель AEL,но голова от AAT. Сейчас ищу замену голове т.к. она у меня лопнула в районе гидрокомпенсаторов. Вопрос есть такой.Подойдет ли гбц от двигателя ACV с каравеллы. На вид одинаковые но разница в последних буквах У меня буква D,а на той буква Е.И лошадок у меня 140,а там 103. Объясните большая в них разница? И взаимозаменяемы они? Заранее спасибо за ответы.
