Электрическая схема AUDI A6 (C6)

[popov_]

вот и чейнджер прошел "посвящение"...выведение его из оптического кольца результата не дало...че терь делать хз
пс...одна радость...наконец выяснил как менять салонник ...завтра придет, заменю

[Benky]

Друзья, нужна схема косы в бардачке, а в частности интересует подключение выключателя подушки безопасности пассажира.

[BadShaman]

popov_, подскажите, Вы решили проблему?

[ncmps]

Товарищи! ) Помогите, плз, найти электрическую схему подключения дворников до центрального блока. Не работают дворники ( Audi A6 Allroad 2008

[DIA]

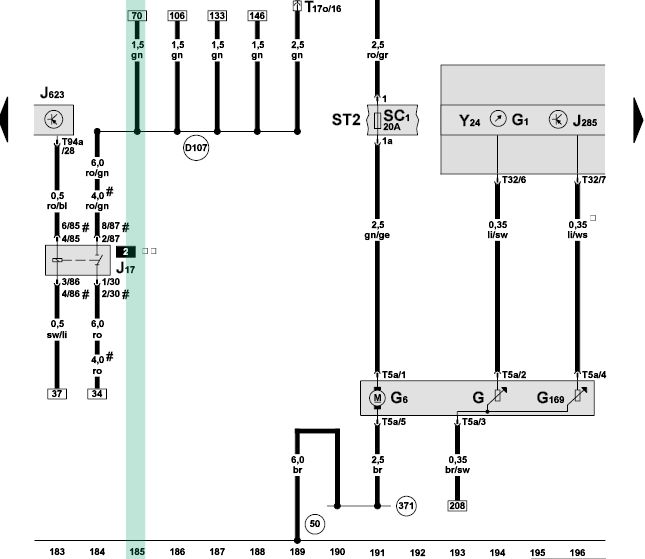

Да не вопрос. 34 на SB38. 179 к J519 T32c28.

[ncmps]

DIA, спасибо!

[ncmps]

А может есть ещё схема всех предохранителей под мою? Или тыкните, плз, носом где взять )

[Svift]

Помогите пожалуйста а эл. схемой. Нужен кусок схемы - жгут который подходит к форсункам.
Пока машина стояла - украли рампу с форсунками и разъемами форсунок (обрезали). Рампу купили, форсунки купили ... осталось все подсоеденить, а где какой провод идет на какую форсу - не можем найти.

[DIA]

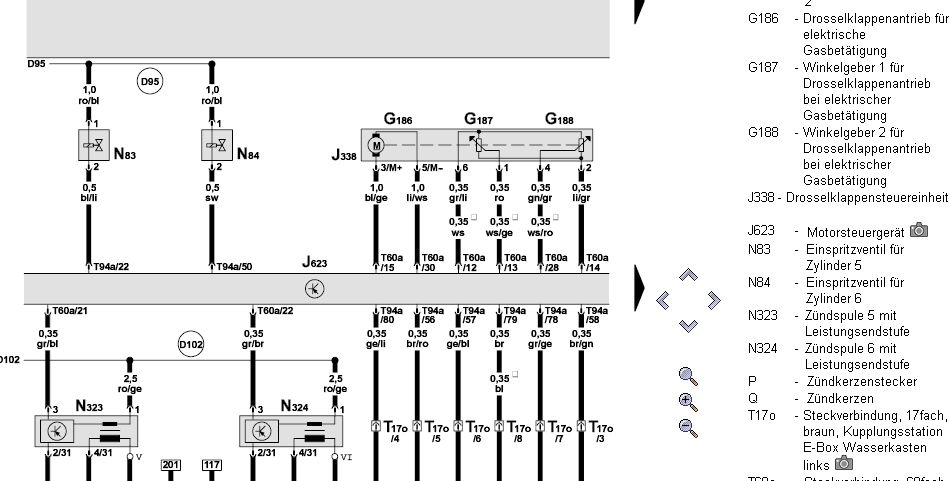

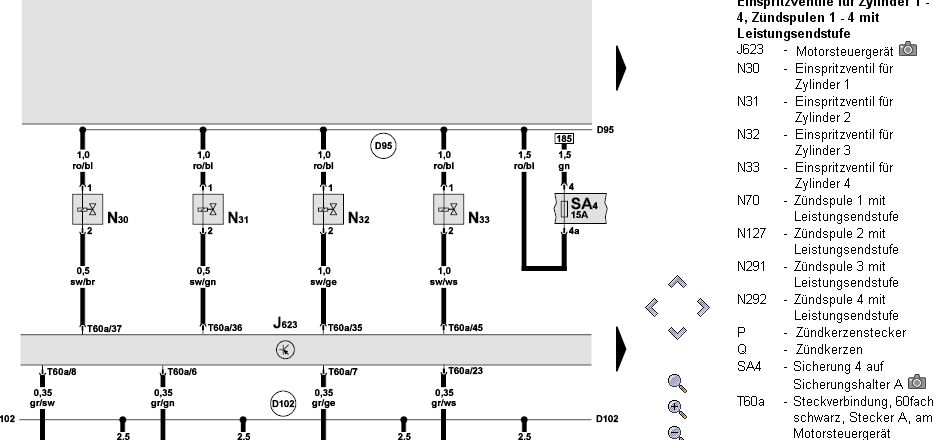

Вот это наверное.

[kirlito]

Доброго дня. Помогите со схемой блока комфорта Audi A6 C6 2009 года, универсал. Не работает ни сал. свет, ни цз, ни подъемники, ни задние повороты, и нет связи с 46 блоком (Address 46: Central Conv. Cannot be reached). Из программы самообучения - на блок комфорта приходит три плюса и один после ЗЗ. Для пакета audi нет места на диске в ноуте (стоит пакет WV), а на домашнем почему-то не запускается, нужно переустанавливать винду. Заранее спасибо.

[Imhatep]

Добрый день. Есть проблема с Кю7, 4.2 дизель 10 год. Вчера сдохли дворники. комп писал Механическая неисправность. Сняли моторчик, открыли, вроде все ок. Но мастер сказал вези новый так как это может долго не прожить. Купил Б.у. в идеальном состоянии. привез. Оба моторчика работают, на них приходит 9 вольт (мой тоже ожил). Поставили на машигу и дворники проходят только две трети пути и останавливаются. Электрик сказал что надо повернуть магнит внутри блока типо не видит корректно верх и низ. Итог = сейчас дворники стремятся вырваться за пределы лобового стекла с адской силой и скоростью. не важно какой мотор, новый или мой старый.
Помогите плиз разобраться, а то я боюсь этого электрика уже... А сам я не очень силен в таких вещах

[sebbat]

Приветствую ! Может ли кто помочь схемой на MMI Audi A6 2005 год. Седан. Периодически выключается вся система, когда включается не работает звук.
Усилок-блок в багажнике без следов влаги. Тест оптики показал ошибки в блоке Нави, Магнитола, Мультимедиа позиция 1. Посмотреть бы схему всей этой мультимедиа, чтобы понять, что вешает систему. 19 блок и блок индикации с ошибкой - Включена защита компонентов

[Паша]

sebbat, много очень в ELSA.
Если сами будете разбираться с проблемой, то скачивайте и устанавливайте программу.

[sebbat]

блин, Elsa это время... с нашим тырнетом только дня 3 буду качать
может кто может выдернуть схемку ? скриншот бы вполне устроил
еще бы и расположение компонентов в седане в идеале, а то не могу понять нави, Медиа поз.1 и магнитола - это не одно и то же ?
или это все три разных блока ? ху из ху ?

[sebbat]

может ли кто-то подсказать из знающих по системе MMI - где находится блок 0E Media 1 в машине и блок 56 Radio (Магнитола) ?

[Aloise]

День добрый помогите со схемой обогрева сидений. Ауди а6с6, bdw.

[fender]

Aloise, мало вводных данных.год авто? сидушки рекаро?
для а6с6 авант 2004 бдв с простыми сидушками

a6c6_2004_seat_heater.pdf

(604.52 KiB) Загружено 401 раз

[Aloise]

2004 г., bdw, седан. Сидушки обыкновенные.

[fender]

Aloise, см выше.

[Aloise]

Подскажите схему обогрева передних сидений для A6 C6 которая идет для авто США. Просто я менял климу и ставил с американского авто, а там на фишках провода по цвету отличаются от моих штатных.
