Приборная панель ― Audi A4 B6

[Niki]

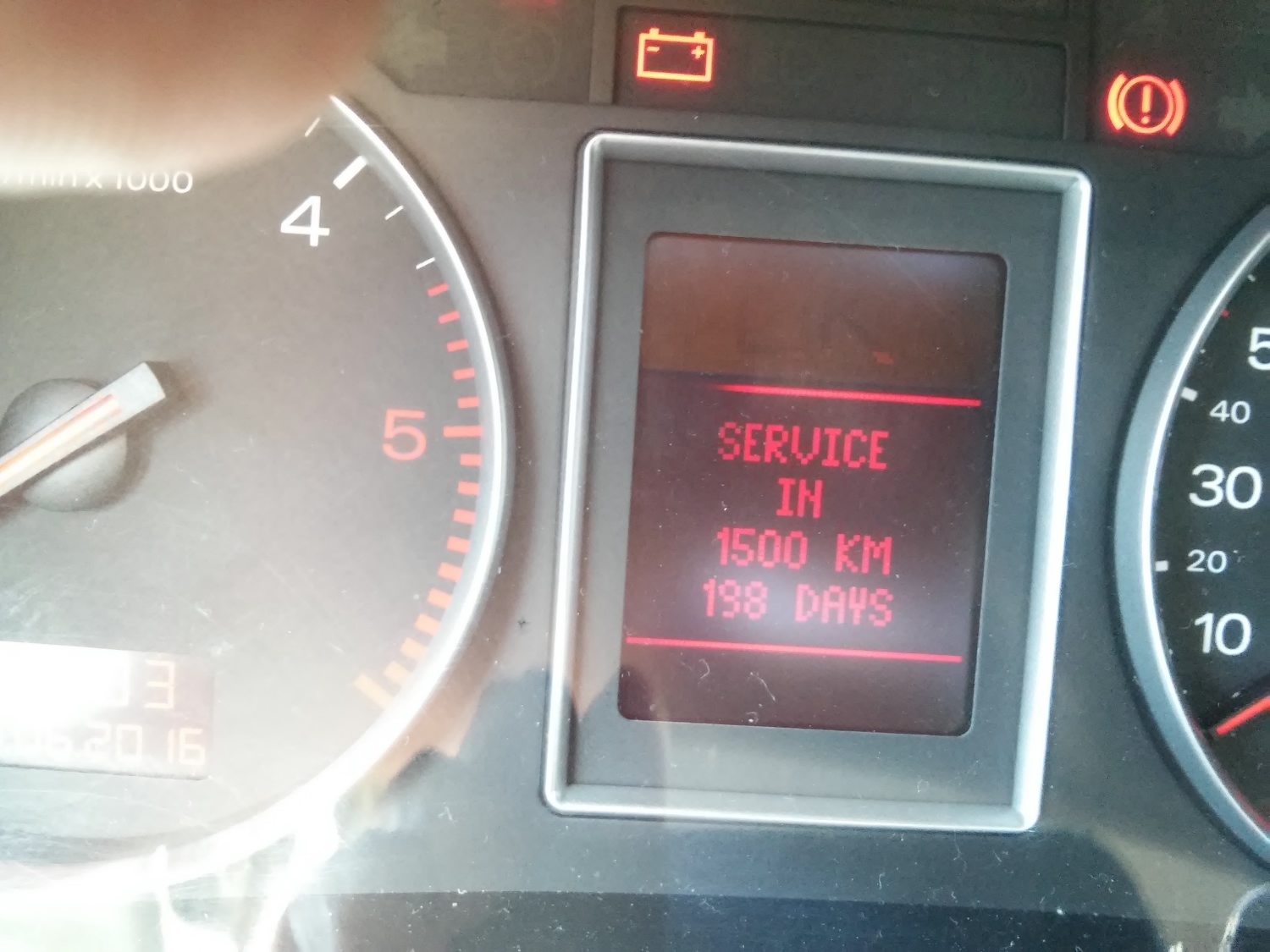

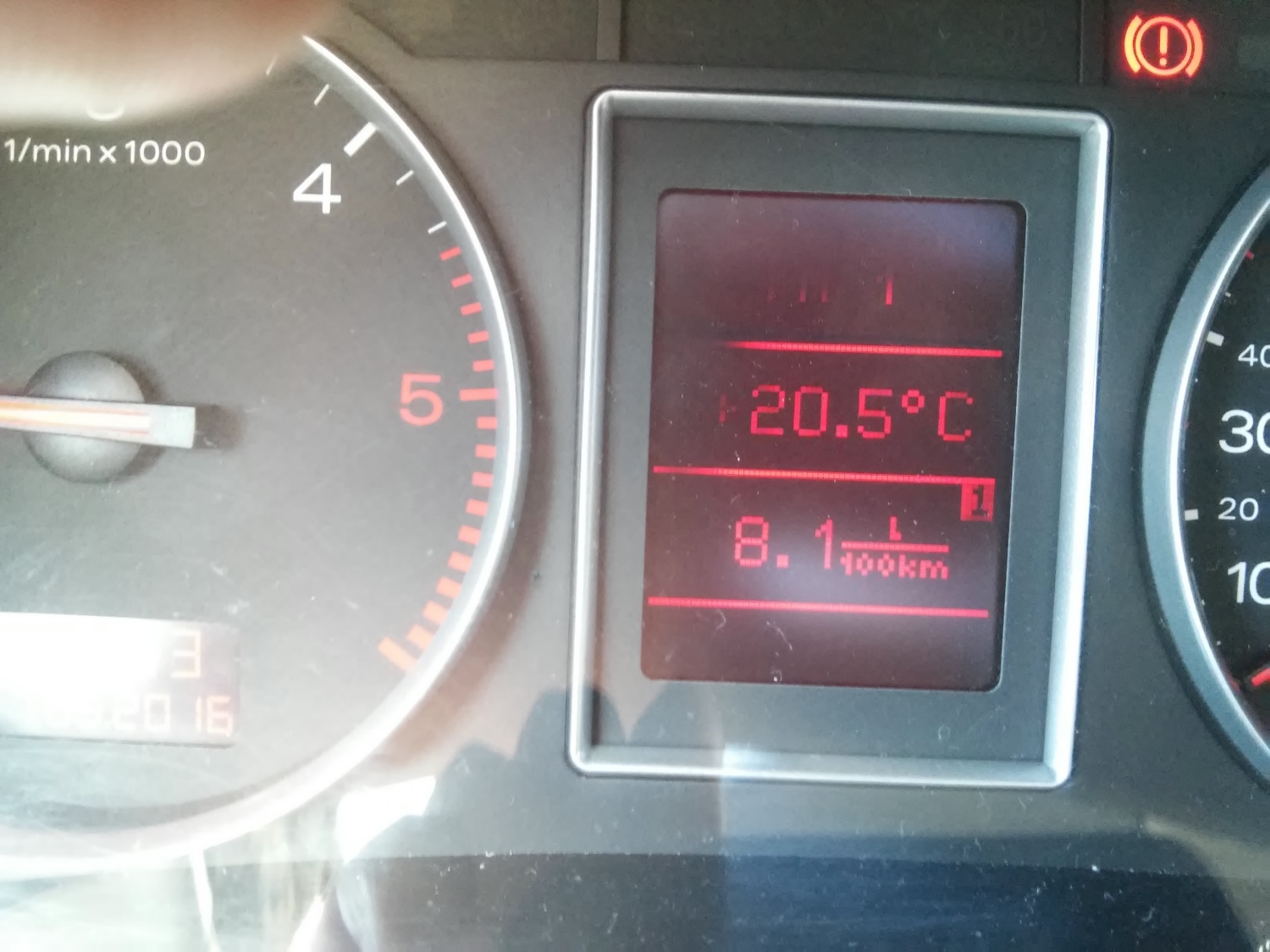

Такая проблема с панелью приборов, кто поскажет что за проблемка

[LIS]

было на форуме.. поищи...
ЗЫ: в двух словах - лечится заменой

[bykot]

Niki, замена дисплея. варианты - купить китайский или тайваньский. Перепайку лучше доверить мастеру.
Но как вариант поставить MultiFIS - самодельный цветной дисплей, в рашке чел сделал. все писалось на форуме.

[Niki]

Он не паяется, а на разъеме, заказал в польше на Аллегро

[bykot]

Niki, ну тогда извиняй, лично ковырялся в приборке Б5 кузова, там паялось точно. и какая цена вопроса нынче?

[Niki]

В В-5 да паяется ав В-6 на раземе б/у порядка 15 у.е. нпвая на евау около 100 у.е.

[bykot]

удачи в ремонте! по результатам замены ждем фото!

[Niki]

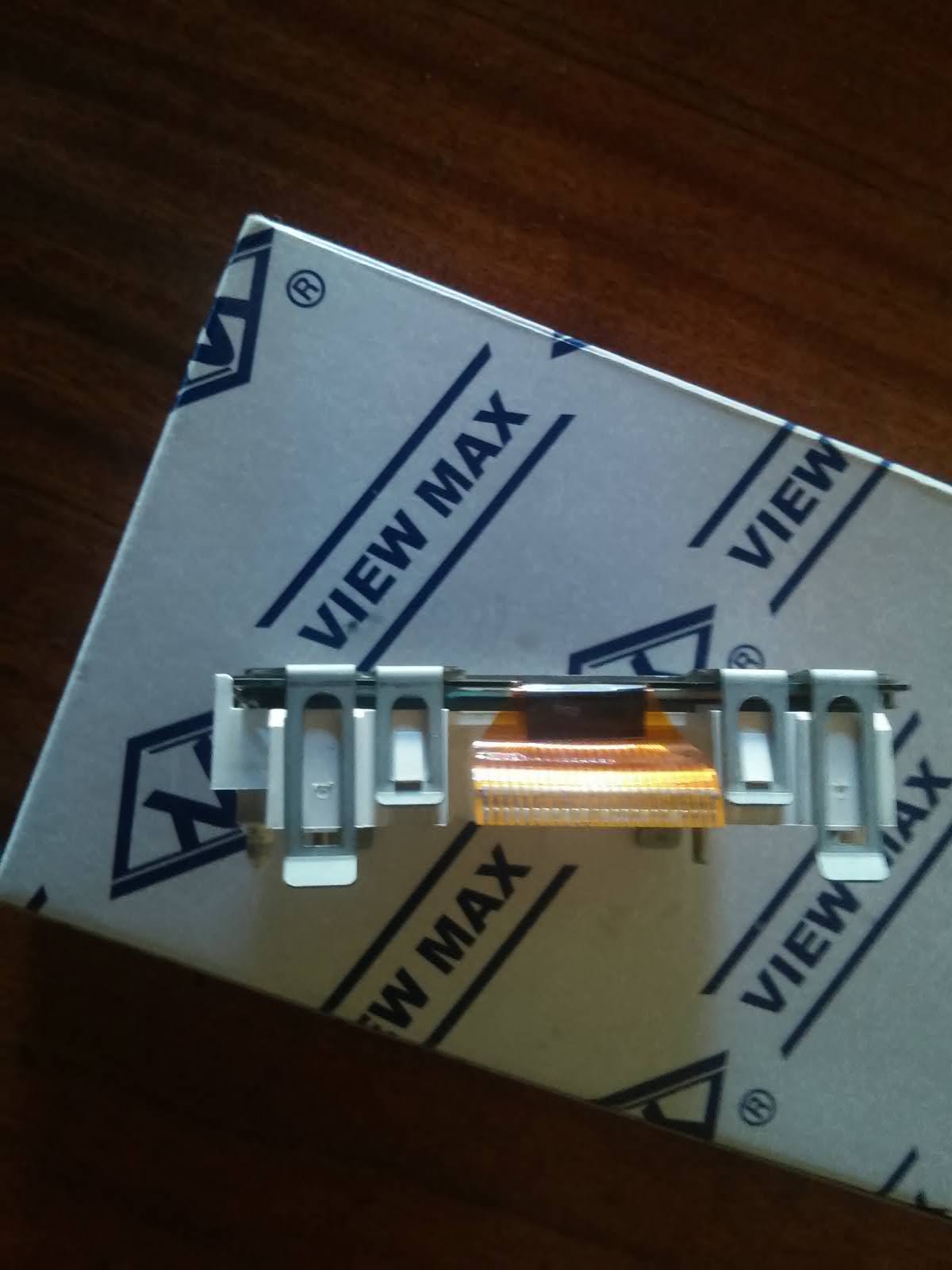

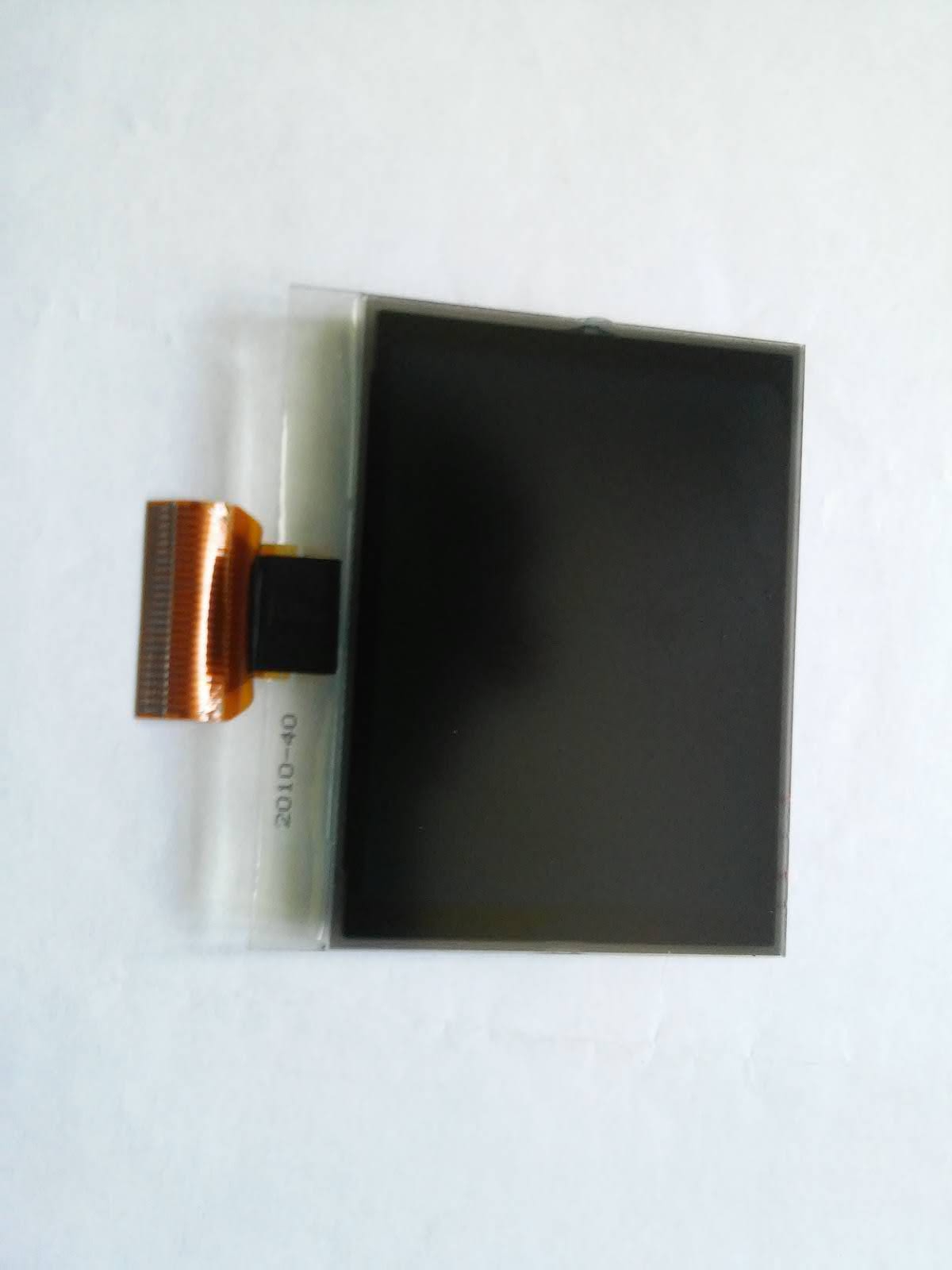

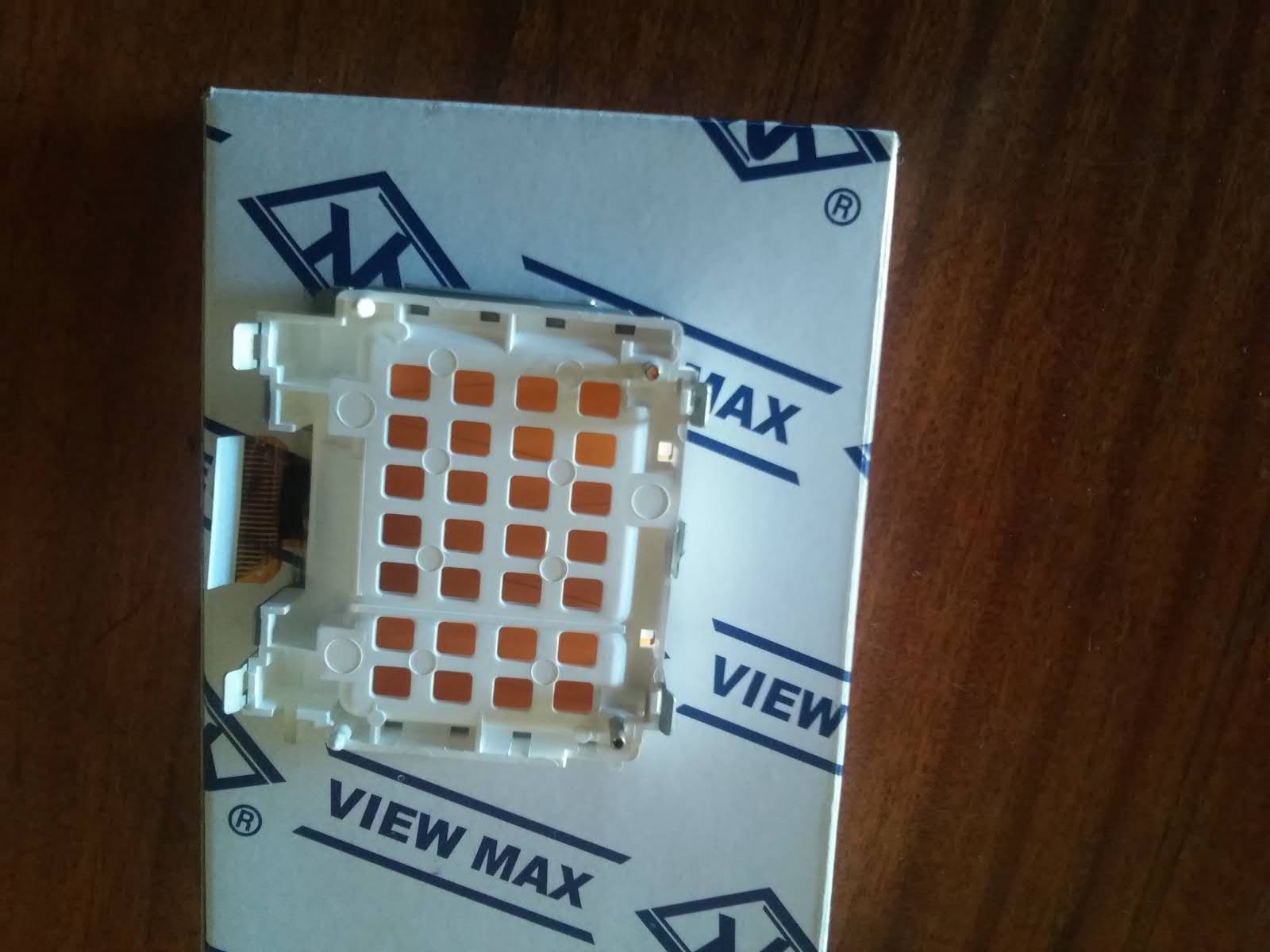

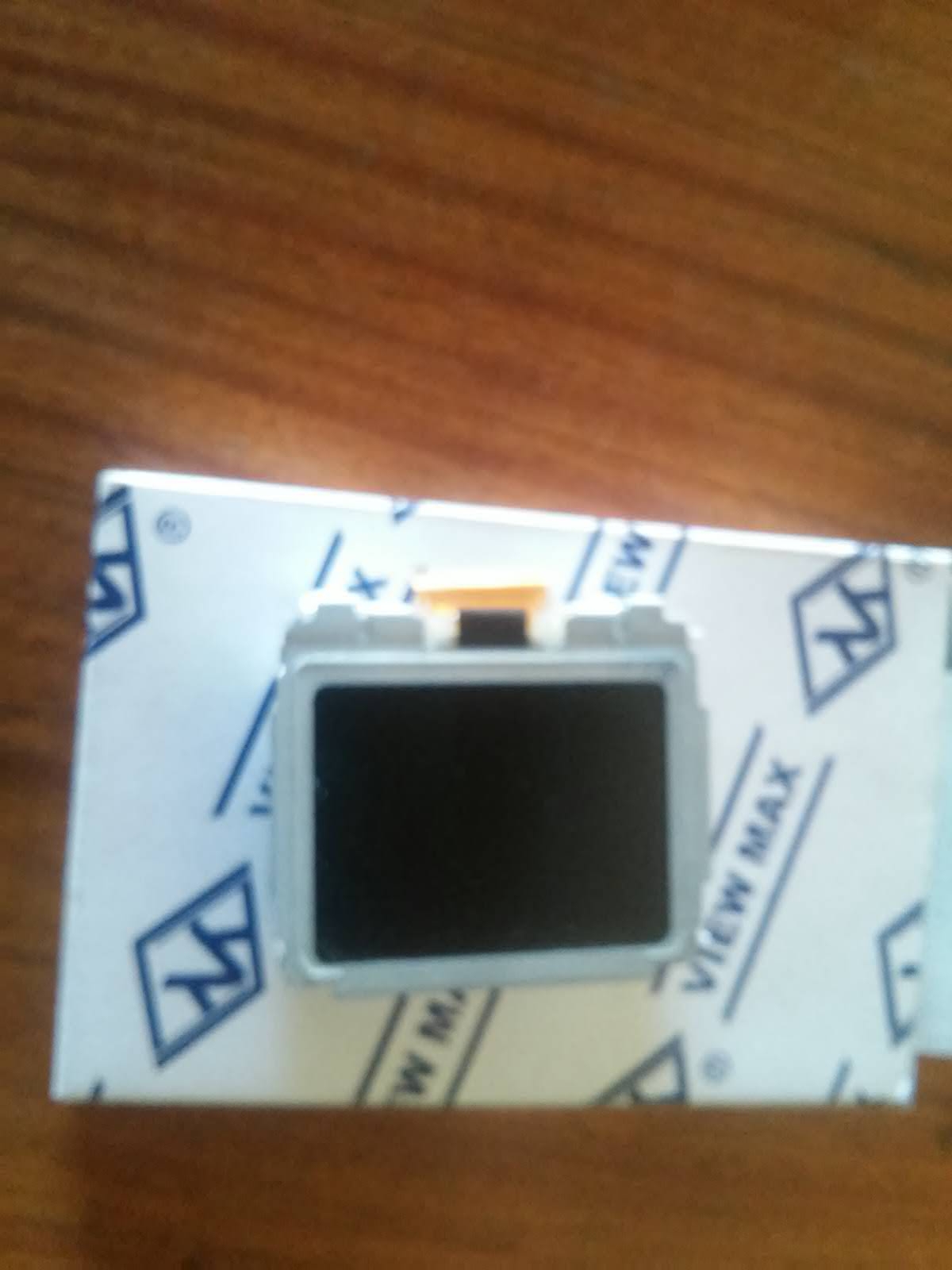

Пришёл вот такой, сня и разобрал панель заменил целиком, сейчас всё работает

[bykot]

Niki, Еще бы фото работающей панели

[Niki]

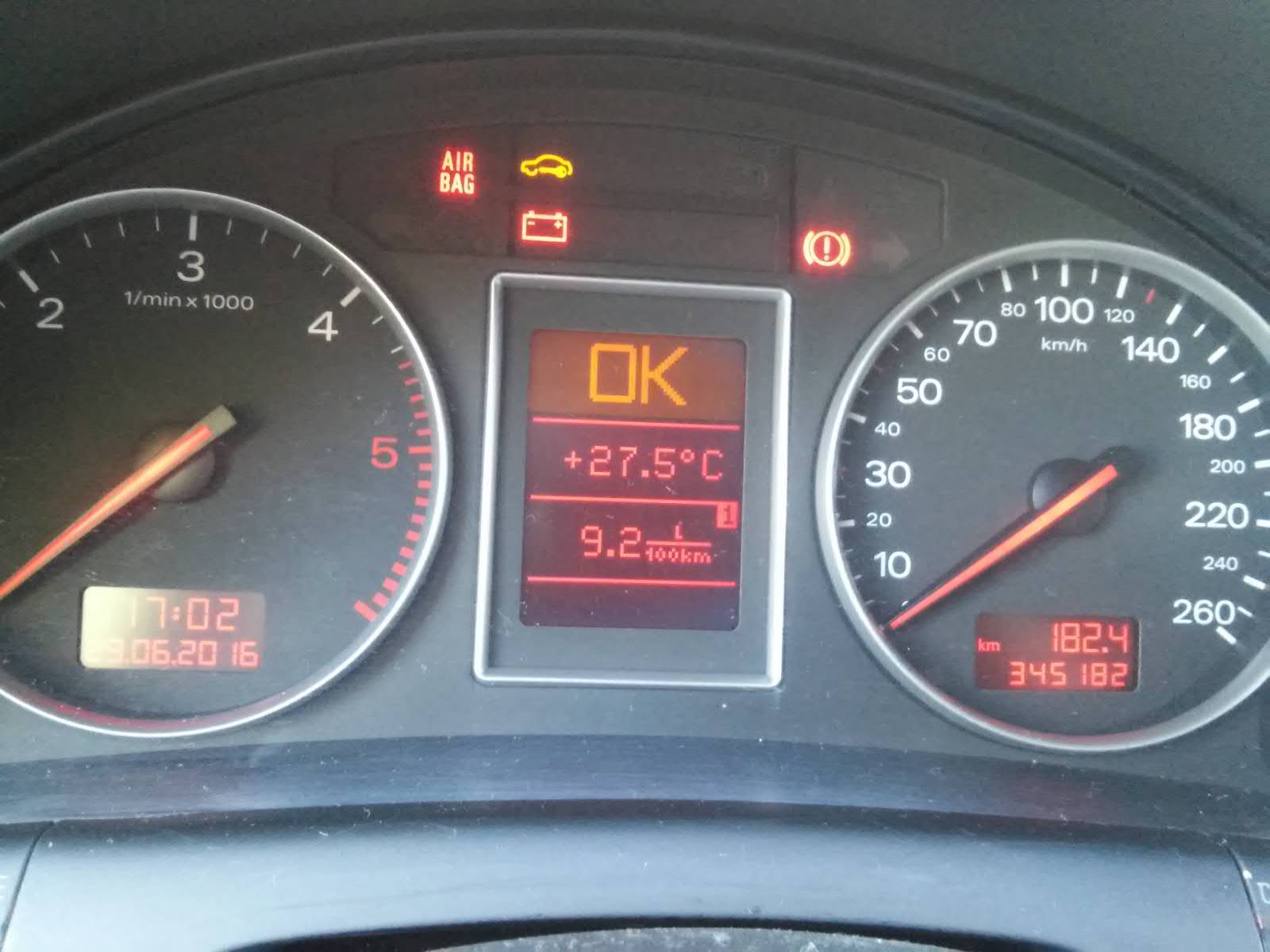

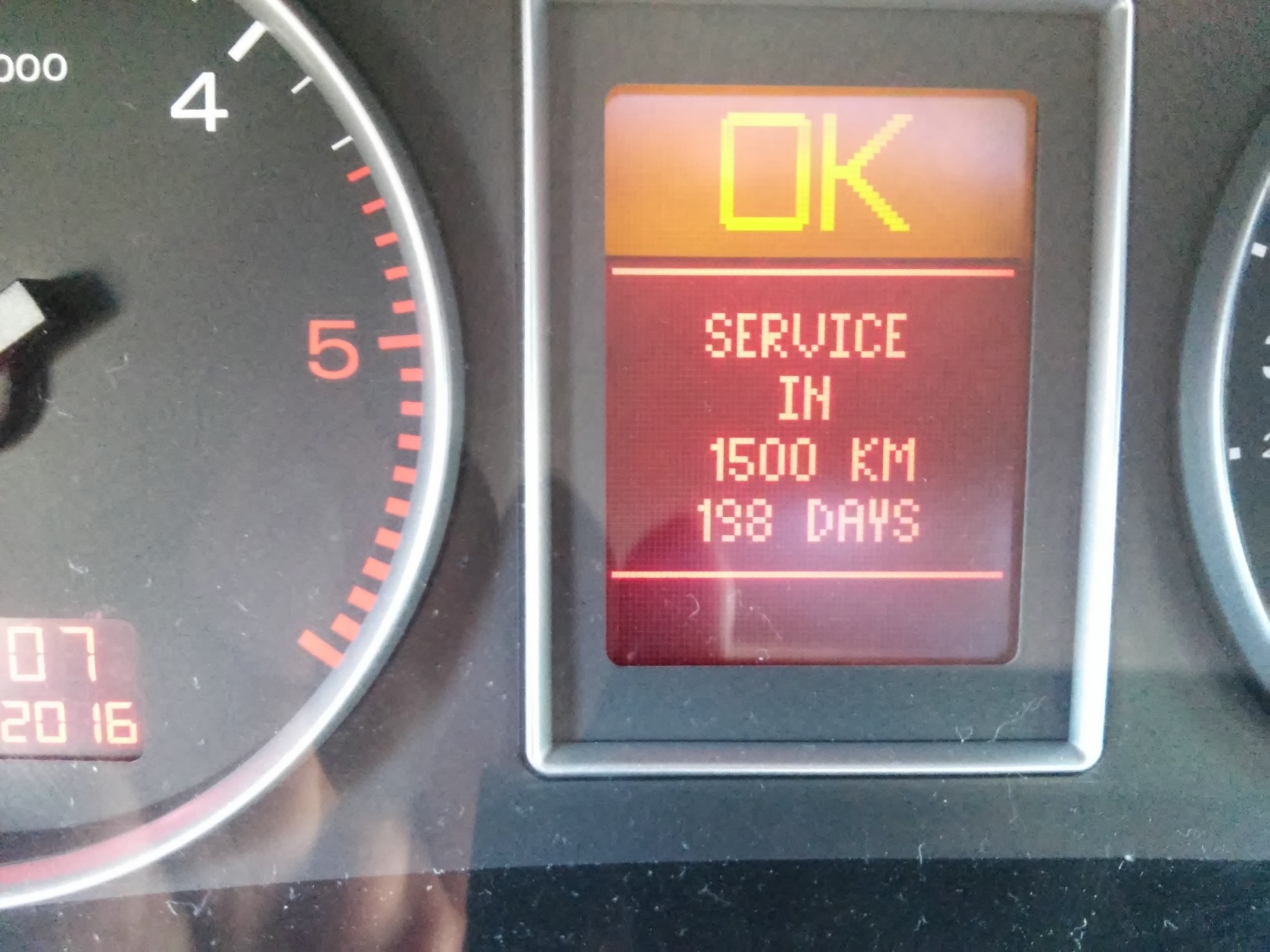

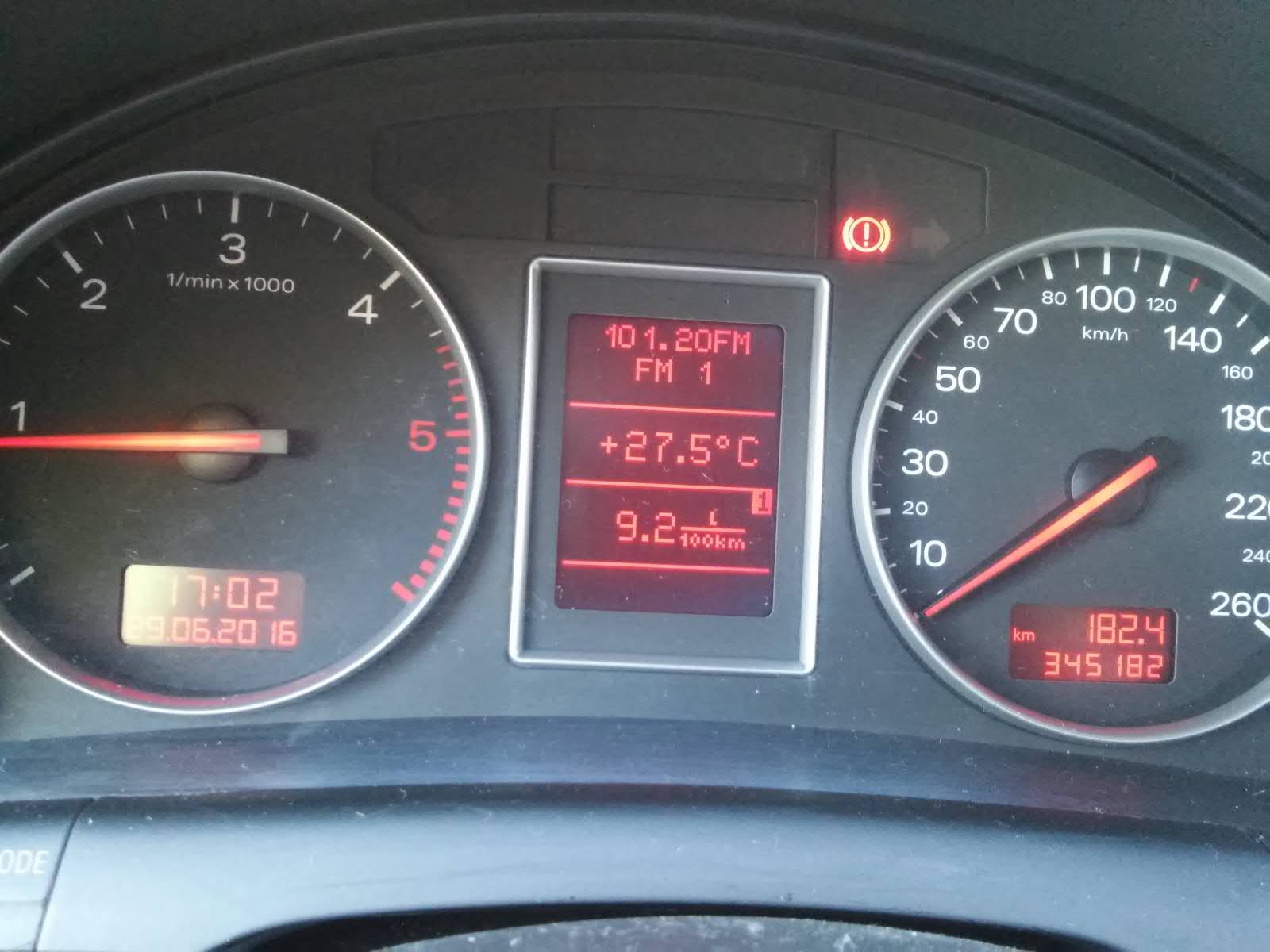

После замены

[zbarabanov]

блин, ткните пальцем где можно заказать такой же на мою, бесит так что ничего не видно

[hp_unit]

zbarabanov, могу дать контакт человека

[sinysasha]

Может кто подскажет где найти распиновку пиборки?

[Niki]

В ELSA

[bykot]

sinysasha, ну или хотя бы больше инфы о приборке или машинке (лучше код приборки), чтобы помогли на форуме

[sinysasha]

в эльэе не могу найти. В англиском и русском варианте нету, а по немецки не шпрехаю.

[Niki]

Назначение контактов в многоконтактных разъемах в блоке управления комбинации приборов

Многоконтактный разъем 32-контакта, синего цвета
1 - Индикация недостаточного количества жидкости в бачке стеклоомывателя
2 - Уровень охлаждающей жидкости ниже нормы
3 - Датчик уровня топлива
4 - Температура охлаждающей жидкости
5 - Поле клавиш 2 Навигация
6 - Поле клавиш 3 Навигация
7 - Поле клавиш x система Telematik
8 - Меню переключателя
9 - не занято
10 - Выключатель капота двигателя
11 - Датчик уровня топлива 2
12 - Меню переключателя (Out A/Выход А)
13 - не занято
14 - не занято
15 - не занято
16 - FDR/ASR (= ESP)
17 - Шина CAN-комфорт, провод High
18 - Шина CAN-комфорт, провод Low
19 - Шина CAN-Infotainment, провод Low
20 - Шина CAN-Infotainment, провод High
21 - Наружная температура, вход
22 - S-контакт
23 - Уровень масла / температура масла
24 - Регулировка уровня
25 - Меню переключателя (Enter)
26 - не занято
27 - не занято
28 - Меню переключателя (Out В/Выход В)
29 - не занято
30 - Транспондер 2
31 - Транспондер 1
32 - Клемма 31 (датчик)

Многоконтактный разъем, 32 контакта, цвет зеленый
1 - Клемма 58d
2 - Клемма 30
3 - Клемма 15
4 - не занято
5 - Тахометр, вход
6 - Тахометр, выход 2
7 - Подушка безопасности, инверторный
8 - Правый указатель поворота
9 - Недостаток тормозной жидкости
10 - Левый указатель поворота
11 - Указатель поворота прицепа
12 - CAN-привод, провод Low
13 - CAN-привод, провод High
14 - Клемма 61 / контроль зарядки
15 - не занято
16 - Давление масла 2
17 - Клемма 58s
18 - Клемма 31, нагрузка
19 - Клемма 31, нагрузка
20 - не занято
21 - Тахометр, выход 1
22 - Контроль ABS
23 - K-линия
24 - CAN-привод, экран
25 - Выключатель крышки топливного бака
26 - Диагностика шины CAN, провод Low
27 - Диагностика шины CAN, экран
28 - Диагностика шины CAN, провод High
29 - Корректор фар
30 - Замок ремня
31 - Внешний звуковой сигнал
32 - Износ тормозных колодок

[петрэпштейн]

добрые люди
у меня ауди а4 б6 2003 алт2 2
на панели приборов фирмы бош жк дисплей с разъемом а не на пайке
помогите узнать его данные и где такой купить
все предложения в интернет магазинах только для вида который надо прививать
заранее спасибо

[hp_unit]

есть дисплей монохромный для Вас

[петрэпштейн]

поясните. где есть?
