Случилась неприятная ситуация - на левом переднем колесе порвался тормозной шланг .
На обоих передних колесах шланги сразу были заменены. Тормозная жидкость прокачана. После этого небольшого ремонта на панели загорелись ошибки: желтая о проблемах с АБС и красная о проблемах с тормозной системой. Машина тормозит хорошо, но АБС перестала работать.
Сделал диагностику, выявилась неисправность:
Адрес 03 -------------------------------------------------------
Контроллер: 4D0 907 379 D
Компонент: ABS BOSCH 5 4174
Кодирование: 0265108005
Код Сервиса: BB 34174
1 Неисправности:
00302 - Реле электромагнитных клапанов ABS-J106
35-00 - -
Уважаемые гуру, пожалуйста, поделитесь опытом, у кого была похожая ситуация.
AUDI A6 С4
2,5TDi
AАТ
1997
115 hp.
Проблема ABS: Реле электромагнитных клапанов ABS-J106
-
- Темы:
- Статус: Не в сети
Проблема ABS: Реле электромагнитных клапанов ABS-J106
Сообщение ambazamba » 18 апр 2010, 01:05
Последний раз редактировалось ambazamba 18 апр 2010, 11:10, всего редактировалось 1 раз.
ambazamba
- DIA
- Аццкий поломастер
- Темы: 13
- Сообщений: 9327
- Зарегистрирован: 27 июн 2009, 13:35
- Авто: Кузнечик корчваген. 1.9 TDI ALH.
- Имя: Игорь.
- Откуда: Минск.
- Статус: Не в сети
Сообщение DIA » 18 апр 2010, 09:21
Уважаемые, когда вы научитесь указывать тип авто тип мотора год, и другие данныя, я даже цвет хочу знать, а то что у вас в подписи это понятно, может вы хотите второго самолета в семье отремонтировать типа СУ27. Данные в студию, подскажем.
Для начала не плохо проверить по этой ошибке проводку и предохранители.S54 (по другой схеме F3 реле К2)
Для начала не плохо проверить по этой ошибке проводку и предохранители.S54 (по другой схеме F3 реле К2)
- Вложения
-
Документ Microsoft Word.doc
- (395 KiB) Загружено 1355 раз
-
vw-wi_rl_A_de-DE_4A-FE-FE_wi_20863120_xml_xsl=2.pdf
- Тут написано проверить проводку на мклапан 106 и прозвонить её на плюс и на минус, будет плохо если вот это подтвердится Реле для клапанов с электромагнитным переключением-J106 или гидравлический блок-N55 испорченно.
- (96.13 KiB) Загружено 1341 раз
Хозяин гатово! что сделали? нет сломали.
DIA
-
- Темы:
- Статус: Не в сети
ambazamba
- DIA
- Аццкий поломастер
- Темы: 13
- Сообщений: 9327
- Зарегистрирован: 27 июн 2009, 13:35
- Авто: Кузнечик корчваген. 1.9 TDI ALH.
- Имя: Игорь.
- Откуда: Минск.
- Статус: Не в сети
Сообщение DIA » 19 июн 2010, 20:28
ambazamba писал(а):Насколько я понимаю, реле АБС J106 находится в коробе под ногами водителя, а красный предохранитель внутри это S54...?
Ну я же схему положил, реле J106 находится в гидровлическом блоке АБС N55, а предохранитель один из тех что на фото, непомню точно.
Хозяин гатово! что сделали? нет сломали.
DIA
-
- Темы:
- Статус: Не в сети
Сообщение ambazamba » 20 июн 2010, 18:51
Ога, понятно!
Значит под номером 2:

Описание к рисунку:
1 – распределитель давления;
2 – реле электромагнитных клапанов;
3 – реле насоса;
4 – держатель проводов;
5 – крышка;
6 – трубка к тормозному механизму переднего правого колеса;
7 – трубка к главному цилиндру тормоза;
8 – трубка к тормозному механизму заднего левого колеса;
9 – трубка к тормозному механизму заднего правого колеса;
10 – гайка;
11 – обойма;
12 – резиновая подушка;
13 – трубка к тормозному механизму переднего левого колеса;
14 – провод на «массу»
Взято отсюда http://audi100.info/tormoznaya-sistema-/15.html
Значит под номером 2:

Описание к рисунку:
1 – распределитель давления;
2 – реле электромагнитных клапанов;
3 – реле насоса;
4 – держатель проводов;
5 – крышка;
6 – трубка к тормозному механизму переднего правого колеса;
7 – трубка к главному цилиндру тормоза;
8 – трубка к тормозному механизму заднего левого колеса;
9 – трубка к тормозному механизму заднего правого колеса;
10 – гайка;
11 – обойма;
12 – резиновая подушка;
13 – трубка к тормозному механизму переднего левого колеса;
14 – провод на «массу»
Взято отсюда http://audi100.info/tormoznaya-sistema-/15.html
ambazamba
DIA
-
- Темы:
- Статус: Не в сети
Сообщение ambazamba » 20 июн 2010, 23:09
DIA писал(а):Все правильно, принципиально так все и есть, только вот тот ли блок как у вас нарисован на рисунке, если все так то нет проблем все там прозвонить и выявить дефект.
Этот схематический рисунок взят с сайте ауди 100... Мой блок АБС под капотом больше похож на монолитный. =(
ambazamba
- ugockа
- Новый пользователь
- Темы: 0
- Сообщений: 1
- Зарегистрирован: 01 мар 2016, 20:11
- Авто: A6 c4+
- VIN: 77777777
- Имя: Andre
- Статус: Не в сети
Проблема ABS: Реле электромагнитных клапанов ABS-J106
Сообщение ugockа » 02 мар 2016, 18:03
Здравствуйте та же проблема. Не работает j 106 реле клапанов , на блоке абс что под капотом его нет . Где его искать? Машина ауди а6 с4
ugockа
-
- Новичок
- Темы: 3
- Сообщений: 22
- Зарегистрирован: 18 дек 2015, 22:36
- Авто: a6 c4 97гв
- VIN: wauzzz4azvn040992
- Имя: виктор
- Статус: Не в сети
Проблема ABS: Реле электромагнитных клапанов ABS-J106
Сообщение monah1979 » 10 мар 2017, 23:12
привет как снять правильно пластик со стойки что б добраться до j106
а6 с4 1,9 97гв минск
monah1979
monah1979
- bono05
- Наездник
- Темы: 71
- Сообщений: 414
- Зарегистрирован: 11 авг 2014, 10:47
- Авто: A2 x 2 (дизель\бензин)
- Имя: Дмитрий
- Откуда: г.Борисов
- Статус: Не в сети
Проблема ABS: Реле электромагнитных клапанов ABS-J106
Сообщение bono05 » 24 июн 2017, 11:44

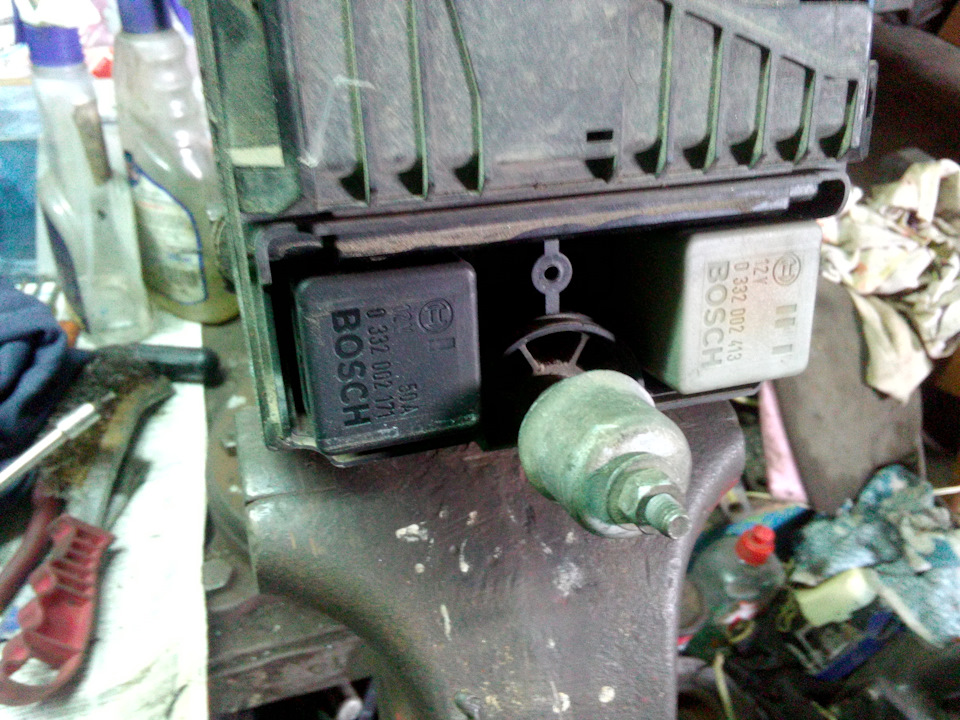

Реле АБС J106 (На Ауди А6) находится находится в блоке АБС в моторном отсеке.
В принципе легко разбирается. У меня вылечилось снятием\установкой .
Бывает окисляются контакты
https://www.drive2.ru/l/10265815/
В принципе легко разбирается. У меня вылечилось снятием\установкой .
Бывает окисляются контакты
https://www.drive2.ru/l/10265815/
A2 2001 1.4 TDI AMF
A2 2001 1.4 AUA
A6 C4 1997 2,5TDI AEL 285т.км- 401т.км
A-100 1988 2.3 NF
A-100 1986 2.3 KZ
A-100 1985 2.3 HX
A2 2001 1.4 AUA
A-100 1986 2.3 KZ
A-100 1985 2.3 HX
bono05
