Разъем датчика температуры ОЖ G62 4-х контактный, распиновка.

[teiwaz]

Ребята помогите найти распиновку Разъема датчика температуры ОЖ G62 4-х контактный. Что за что отвечает, что бы проверить провода.

У меня легла меня температурная стрелка, вентиляторы работают на полную мощность и и индикатор накала сам не гаснет.
Заменил датчик но не помогло. Надо проверить провода. Может кто подскажет как???
Единственное что смог найти это что второй контакт это масса.

[bykot]

после замены ошибки сбрасывал? а то как система поймет, что у тебя все гуд.

[teiwaz]

ошибки сбрасывал через ваг сом. читал заново , и снова показывало ошибку

[DIA]

teiwaz,

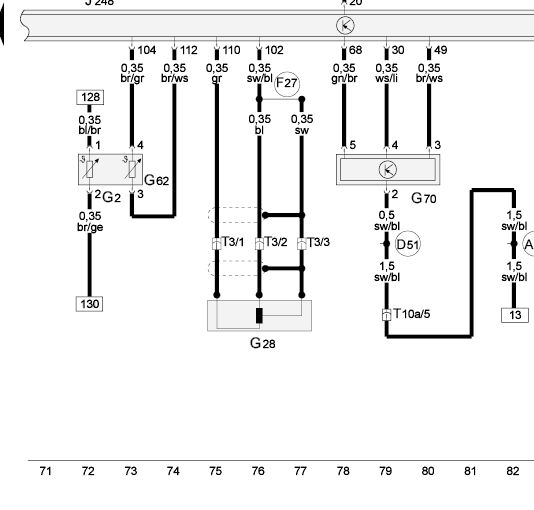

Вот скажите тут что сыщики что бы рыть носом что бы узнать какой у вас стоит тип двигателя его буквенный код, , у вас авант, модельный год 2003 код двигателя AWX КП механика , вот скажите кому это надо?

[teiwaz]

Виноват, не учел))
Спасибо УЧИТЕЛЬ!!!!!!!

А откуда эти схемы, мне на будущее!! с ELSA?

[DIA]

А откуда эти схемы, мне на будущее!! с ELSA?

Да, с ELSA, авто ваш на фото?

[teiwaz]

Да, в яблочко попал. Спасибо за помошь.
Но я все равно не понял что за значение на схеме 130 128 104 112 это контакты на контроллере?
А у меня жена как раз комп с ELSA убила, вот эти женщины.

[DIA]

Но я все равно не понял что за значение на схеме 130 128 104 112 это контакты на контроллере?

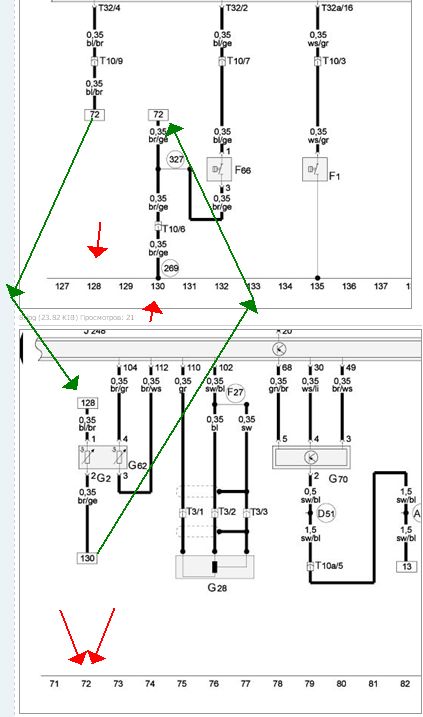

Постараюсь объяснить, внизу схемы стоят цифры, если на выводе написано 128 к примеру а на листе ты находишься допустим с номерами цифр от 25 до 50, то этот номер который указан на выводе его срединение будет находится на на листе на позиции с номером 128, поэтому я тебе два листа схем и положил.наглядно показано стрелкой. Зеленый цвет это соединения проводов а красные это позиция где их искать.

[teiwaz]

Спасибо!!
