Предохранители А6 С4

[Паша]

Выкладываю схему предохранитей с их описанием для Audi A6 C4.

[Nik_it_ON]

Паша, выложи такую же схемы для А4 В6 (2003год) в соответствующей ветке.

[hrak]

Паша, когда на днях ремонтировал систему подогрева воздуха на А6 С4 2.5TDi (рядный 5-цил.) в кузове "Avant", то сзади, когда открываешь багажник, слева в вещевом ящике нашёл три реле, и с пяток дополнительных предохранителей. (Справа в вещевом ящике обычно аптечку прячут и бачок омывателя).
Было бы неплохо узнать, что там за засцерагальнiкi - на какие цепи они "прикручены".

[Паша]

слева в вещевом ящике нашёл три реле, и с пяток дополнительных предохранителей.

hrak, искал пару дней информацию - безрезультатно.
По ELSA все основные реле установлены в передней части авто - под капотом, в ногах у пассажира и водителя.

Если вопрос актуален, то укажи VAG номера реле которые установлены в этой колодке, попробую через ETKA найти для чего они.
Как правило в правом "кармане" устанавливается CD-changer или аппаратура для сотового телефона.

[Игорь]

Паша, если есть возможность - выложи подобное для Audi-100 C3 1984г.в.

[mski]

че то у меня этот pdf не открывает

[yurii2007]

Проблемы такая, не открывается двери с брелка (цз)! Скажите может предохранитель сгорел, и подскажите где и какой предохранитель за это отвечает?

[Женя]

Батарейка в брелке не села?

[Морозик]

Паша, Было бы неплохо узнать, что там за засцерагальнiкi - на какие цепи они "прикручены".

Если есть фаркоп - эти допы для прицепа. У меня в пассате 3 такая фигня была. Когда лампочки не горели я контакты в реле чистил.

[Pank]

Проблемы такая, не открывается двери с брелка (цз)! Скажите может предохранитель сгорел, и подскажите где и какой предохранитель за это отвечает?

Попробуй почитать тут может помочь

[AUDIAVOD]

спасибо за схему....полезная ифа!!!

[navyzor]

Доброго всем. Решил не создавать новую тему, а задать вопрос здесь: уже 2-й раз за неделю выбивает 7-й предохранитель Освещение рукояток управления отоплением, ящика для вещей, пепельницы и комбинации приборов, фонари освещения номерного знака – 5 А. Где искать причину? Ночью просто не очень удобно без подсветки приборки ездить!

[Sly]

navyzor, у тебяж авант? Я бы первым делом в жгут проводов задней дверки полез.

[navyzor]

Ну да,Вадим awson так и посоветовал,проблема наверное всё-таки там,т.к.при открытии крышки багажника вдобавок закрывается центральный замок. Сегодня снял обшивку,пошевелил жгут проводов-точно они! полезу глубже на следующей неделе ,а то в пятницу ,а воскресенье

[navyzor]

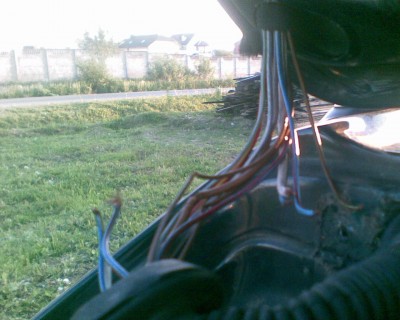

В воскресенье полазил по проводке, было что-то похожее download/file.php?id=103582&t=1,предохранитель больше не горит, стал нормально работать двигатель заднего дворника и при открытии багажника ЦЗ больше не срабатывает! Всем спасибо за советы!

[Морозик]

Всем спасибо за советы!

Только ты не хотел воспользоваться советом, забыл бы про косяк со щеткой и всеми сопутствующими проблемами еще в прошлом году.
viewtopic.php?f=62&t=50969&start=20

[дядя Проф]

Всем здрасте. Может кто знает, на что идут эти три предохранителя, фото ниже. Перегорел на 5А. Пока не менял, сразу хочу выяснить куда они идут.
Находятся в ногах переднего пассажира.

[Игорь]

дядя Проф, не знаю. Книжки свои по A6 C4 я растерял, а руками туда не лазил.

Как узнаешь ответ ― отпишись пожалуйста в теме. Вполне может кому-то пригодиться.

[томи]

дядя Проф, В каком по цвету фишке перегорел? Не помню по памяти какой за что отвечает, знаю что один из них на тэн который в корпусе печки, второй вроде на реле перенапряжения для ЭБУ. Если нужно магу глянуть на днях, где-то в деревне лежит шматок этой проводки.

[дядя Проф]

В каком по цвету фишке перегорел?

Красная фишка. Крайний правый. 5А.

магу глянуть

Надо глянуть. Спасибо.
П.С. Я уже его поменял, только ничего нового пока в работе авто, освещении и т.д. не заметил. Так что ждёмс инфы.

Добавлено спустя 4 минуты 36 секунд:
Да. Забыл написать. Ветка про Ц4, но всё же уточню авто - Ц4, 2.5 тди АЕL
