Доброго времини суток любители Ауди есть такой вопрос -Нужна распиновка контактов разъема панели приборов ауди 100 2.3 1991года ,а именно контакт отвечающий за тахометр и лампочку давления масла?
Суть в том что машина переделывалась под карбюратор был отключен ЭБУ зажигания и заменен на простое зажигание с 7 контактным коммутатором и трамплером с вакумом.
Распиновка контактов разъема панели приборов?
Skykilla
awson
- томи
- Наездник
- Темы: 6
- Сообщений: 341
- Зарегистрирован: 12 июн 2014, 21:45
- Авто: Аули 100 С 3, 2.5 ТDI, АEL,89г.в.
- Имя: Витя
- Откуда: г. Волковыск. Гродненская обл.
- Статус: Не в сети
Сообщение томи » 03 апр 2015, 09:14
Нестал по пустякам создавать новую тему
спрошу здесь.

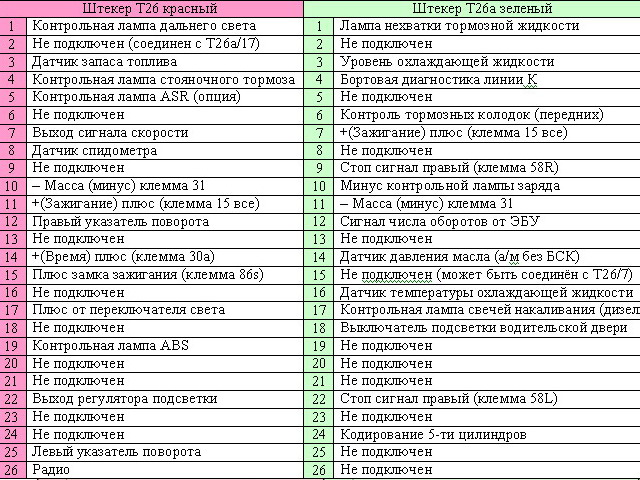

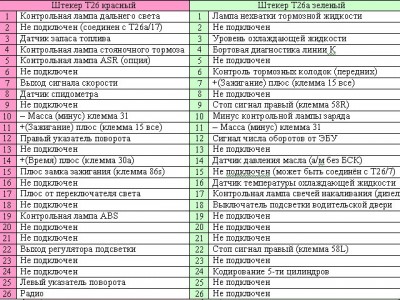

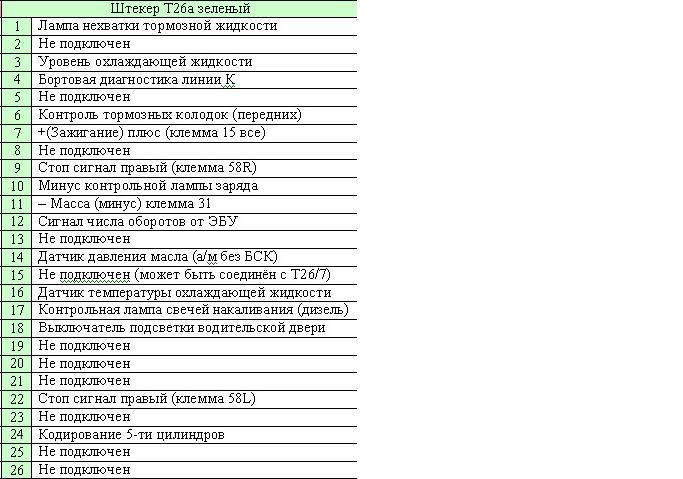

Когда то установил себе приборку от А6 С4, фишки пересыпал, всё работает, но остались в зелёной фишке два провода неудел. Это Т26а\9 -стоп сигнал правый (клемма 58R) и Т26а\22, -стоп сигнал левый (клемма 58L). В распиновке приборки ауди 100 С4 их нету, они только в распиновке А6 С4.
Вопрос где в А6 С4 эти клеммы находятся и какую функцию они несут, всмысле зачем эти провода нужны

Когда то установил себе приборку от А6 С4, фишки пересыпал, всё работает, но остались в зелёной фишке два провода неудел. Это Т26а\9 -стоп сигнал правый (клемма 58R) и Т26а\22, -стоп сигнал левый (клемма 58L). В распиновке приборки ауди 100 С4 их нету, они только в распиновке А6 С4.
Вопрос где в А6 С4 эти клеммы находятся и какую функцию они несут, всмысле зачем эти провода нужны

Была; AUDI-100/C-3, 1989г.в.,седан, 2.0TD+INTERKULER 100л.с., NC,5-кпп AAW.
Стала; Ауди-100/С-3, 1989г.в.,седан, 2.5 ТDI, 140л.с., AEL, 5-кпп 3U.
Ауди А-6/С-4, 1997г.в.,авант, 2.5 TDI, 140л.с., АEL, 6-кпп DPK.
Стала; Ауди-100/С-3, 1989г.в.,седан, 2.5 ТDI, 140л.с., AEL, 5-кпп 3U.
Ауди А-6/С-4, 1997г.в.,авант, 2.5 TDI, 140л.с., АEL, 6-кпп DPK.
томи
