Переделка поворотов при однократном нажатии моргают 3 раза

[Artem1982]

Нашел тему. При легком нажатии на поворотник - повороты сами отмаргивают 3 раза. У знакомого на Шаране такая фишка стоит, очень нравится.
Как считаете стоит заниматься?
Ваши соображения....

!!!Для тех кто хочет сделать сам!!!

Lay.rar

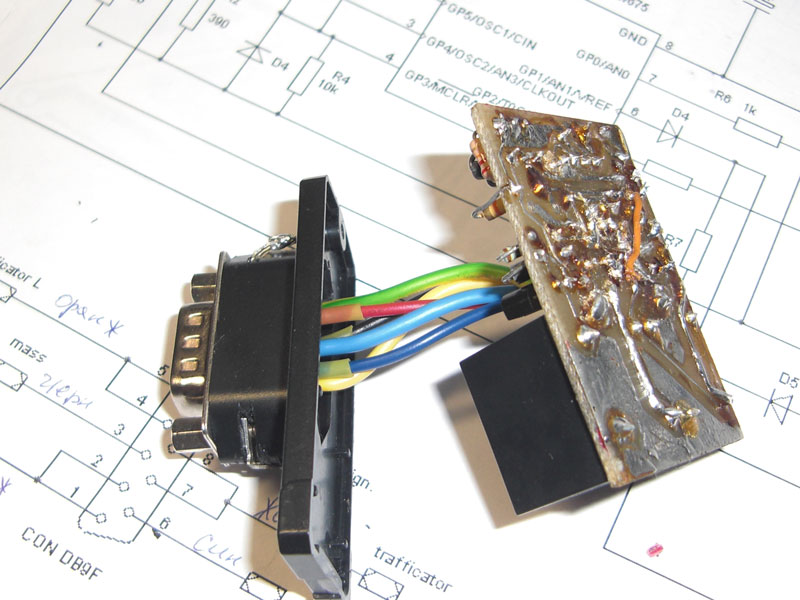

У меня получилась такая печатка.

(13.3 KiB) Загружено 1397 раз

 Для одного комплекта нужно:

• Контролер PIC12F629 (1шт.)
• под контролер панель на 8 pin (1шт.)
• Кренка 78L05 (1шт.)
• Реле NRP07-C12D (2шт.) или другое на 12V 12A
• Конденсатор 10mF 25V (1шт.)
• Транзистор BC547 (2шт.)
• Диод 1n4007 (12шт.)
• Резистор 390 (3шт.)
• Резистор 1k (2шт.)
• Резистор 10k (1шт.)
• Резистор 22k (1шт.)
• DB9 мама или папа с гайками. (1шт.)
• DB9 папа или мама с болтами. (1шт.)
• Фольгированный, односторонний стеклотекстолит 60х40 мм. (к этой печатке)
схемы и прошивку берем все там жевсе там же

Список одноклубников записавшихся на переделку поворотов:

 Заказчики 1-ой партии:

1. /loXmaTblй
2. Игорь
3. reggie
4. ЗНАХАРЬ
5. ETI
6. corben dalas
7. Димон на Аванте
8. Nikolay M.

Заказчики второй партии:

 Заказчики 2-ой партии:

1. Beaves
2. mski
3. Pank
4. Димон на Аванте
5. Pan Alex VANGELIS

[Sergey R.]

Игорь, для ауди тоже подойдет?

[DeN!Sk@]

/loXmaTblй, угу.. за дополнительные 2 моргания больше 100 вечно зелёных

DeN!Sk@, а с чего ты взял, что это обойдётся больше 100 вечно зелёных? Из моего сообщения чётко видно, что комплект дооборудования для комфортных указателей поворотов, ремонтный комплект стоит 57,76$.

я чет подумал что надо первое и второе

[BUBA]

небюджетно выходит

полностью согласен!!! и за установку исчо 20$ как минимум, если в пяти проводах сам не разберёшься.

[Игорь]

Игорь, для ауди тоже подойдет?

Не знаю, но попробовать бы не отказался. Правда по приходу тёплых весенних дней, т.е. когда девушки на улицах начнут раздеваться.

Sergey R., хочешь в долю войти - сделать опытно-экспериментальную закупку на 2-их?

я чет подумал что надо первое и второе

Это из-за невнимательности. DeN!Sk@, читай внимательно.


$BUBA$, так ведь седан бизнес класса это вовсе не бюджетное решение! Бюджетное - это A3 или A4.

[Artem1982]

Нашел не оригинал но с доп. опциями

- программируемое число миганий;
- от 1-го до 16-и миганий в одно касание;
- функция "Спасибо" двойное мигание "аварийкой" по кратковременному нажатию на кнопку "аварийки";
- при изменении направления включения поворотов, предыдущий выключается;
- при штатном включении поворотов, после выключения повороты "удлиняться" не будут;
- при движении "задним ходом" автоматически включается "аварийка" (при подключении соответствующего вывода).


Может закажем пару ящиков смотришь ценник будет 18$ => 1$.

[/loXmaTblй]

тока тама на Шкоду, хз на какии авди подойдет

[Artem1982]

Надо проверить какое у нас управление у положительное, отриц.
Я, ИМ, письмо отправил с вопросом на счет подойдет ли к Ауди

[/loXmaTblй]

так надо было еще спросить на какие модели ауди

[Artem1982]

Спросил.....
Ждемс

Пожалуйста, цитируйте только самое необходимое и важное, тем более при ответе на предыдущее сообщение. Игорь.

[AUTOBAT]

- от 1-го до 16-и миганий в одно касание;

вот это конечно круто... 16 раз моргнуло и в конце второй концерт чайковского, можно не полностью... хочу! частенько вижу людей что поворот мигает всё время, думал забыли... а он во как...

[Artem1982]

Игорь Извиняюсь, Учту.
Пришло ответное письмо:

>......
> Хотелось бы уточнить на какие модели Ауди подойдет "Удлинитель поворотов"?
> Возможно закупка ОПТОМ.?
> Спасибо.

Здравствуйте! Так на вскидку сказать именно модели не скажу, надо
смотреть, а по схемам на все у которых управление осуществляется
непосредственно нагрузочным реле поворотов БЕЗ МУЛЬТИТАЙМЕРА (клацает при работе)
которое имеет 3-и вывода по принцыпу классического реле с выводами 31
49 и 49а , более детально надо смотреть схему каждого автомобиля.
Опт от 5-и штук, скидка 5% от 10 10% больше скидок нету.

[/loXmaTblй]

теперь кто сооброжает в электрике, подскажите какая у меня система?

[sasim]

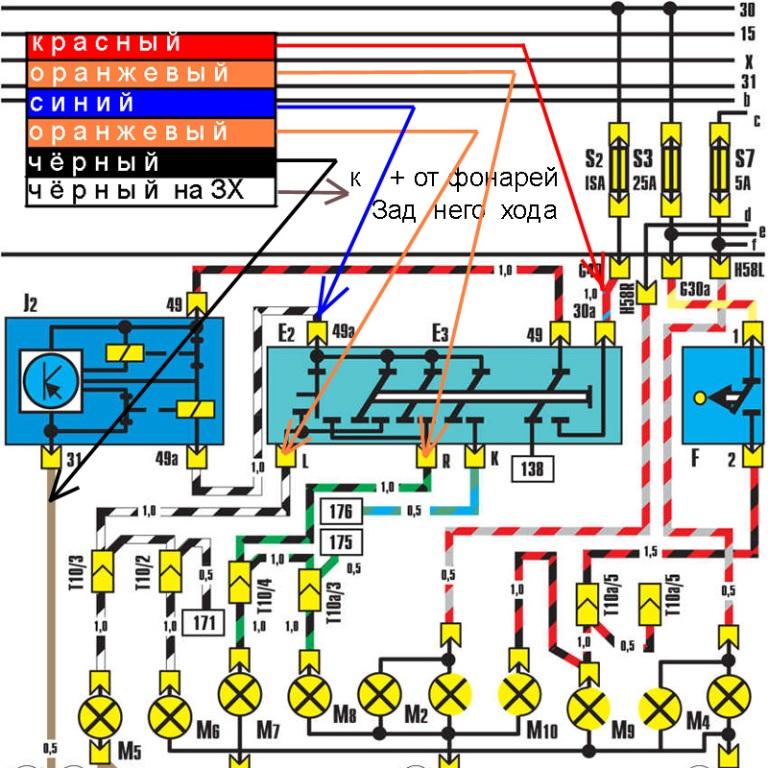

Вот нашел в инете схему подключения LC-1.4 к Ауди 100 92 г.в. в ней кто нибудь что нибудь понимает

[Artem1982]

Если есть сей "Удлинитель поворотов LC"
Все просто
Синий общий переключатель
оранжевый.1 и 2 правый и левый
Красный +
Черный -
Серый к ЗХ

Добавлено спустя 28 минут 18 секунд:

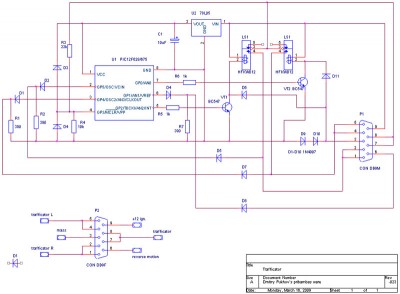

Себе сейчас собираю на контролере pic12f629
я не автор

найдено на РБ сайте Рено
Задерживает паузу и считает 4 моргания после отключается.

Добавлено спустя 3 минуты 47 секунд:
Взято здесь

[/loXmaTblй]

Artem1982, как спояешь, скинь фото каких это все размеров и куда именно ставить.

[Artem1982]

[Artem1982]

Отчет о проделанной работе.
плюсы: включается только от кратковременного нажатия (можно паузу держать самому как раньше), большой ток переключает реле, управление ЗХ

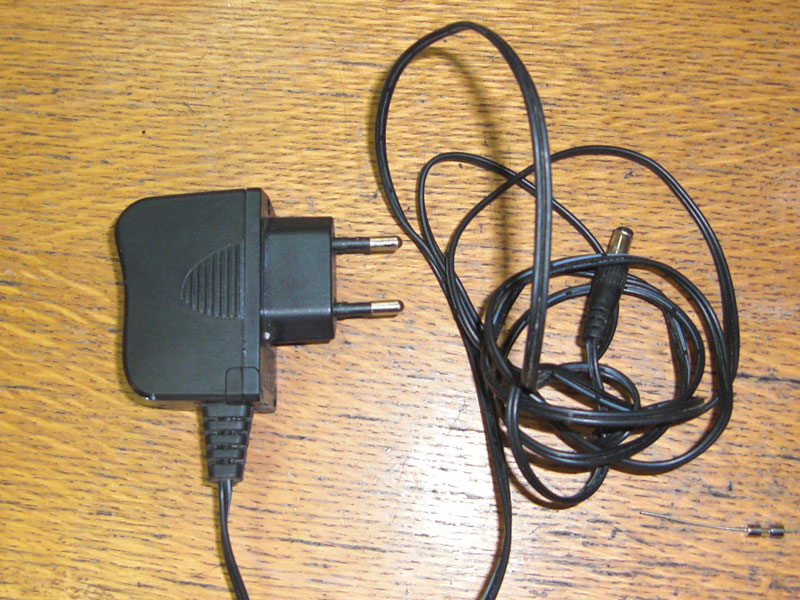

1. Был такой блок питания

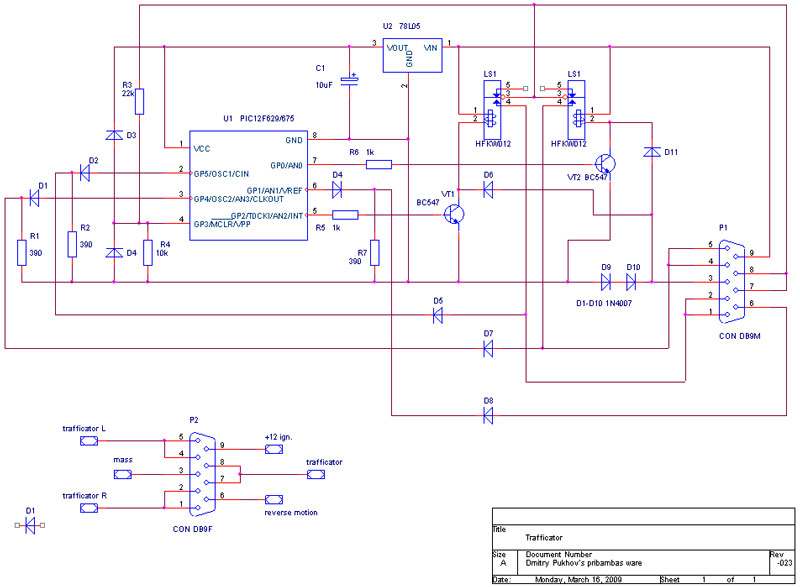

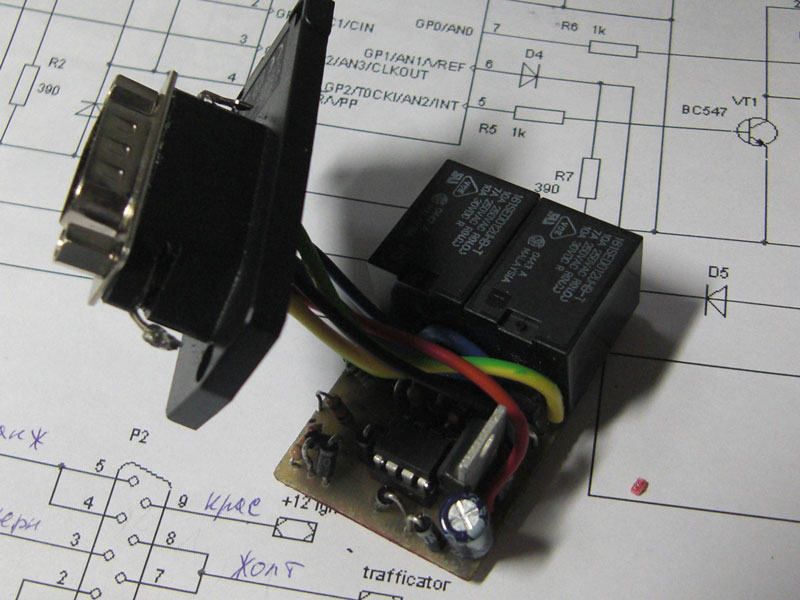

2. Рисуем схему, травим плату, паяем, прошиваем, (прошивка на форуме рено, сообщение выше)

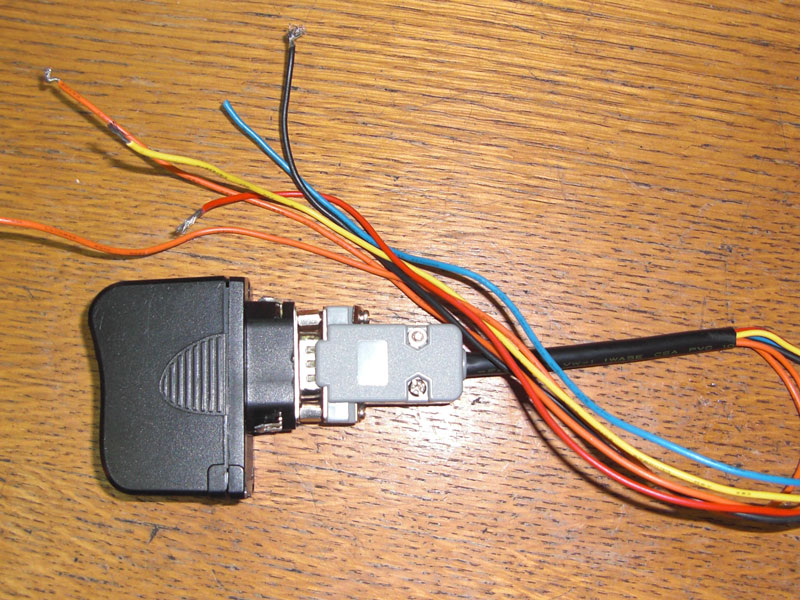

3. Стал такой

4. Снимаем панель


5. вынимаем кнопку аварийки, разбираем разъем

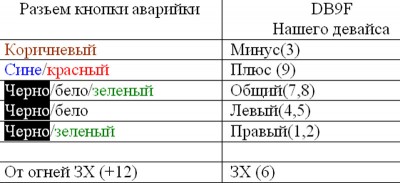

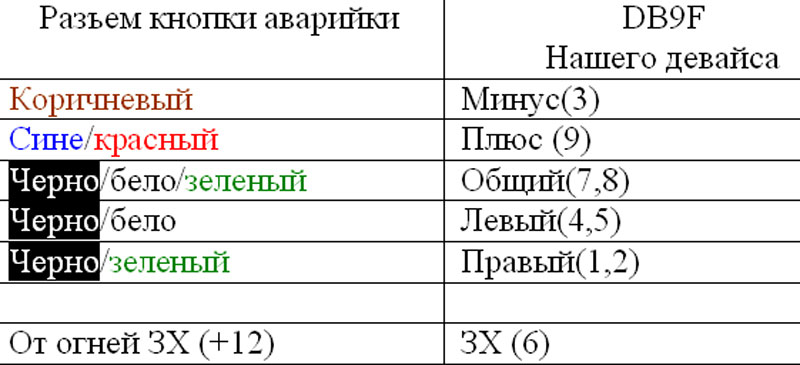

6. припаиваем к авто A6 C4 по схеме

7. ЗХ Я брал слева под бардачком, на клеммах нашел


8. запихиваем все обратно
И впуть…….
Я установил вчера, сегодня день наслаждался,
Впечатления – непривычно включается аварийка когда здаешь на зад, очень удобно стало перестраиваться, обгонять.
Снял видео, обрежу загружу попозже.

[Artem1982]

как это работает
[youtube]nGxyjHHo1pg[/youtube]

[/loXmaTblй]

отлично! спасибо за отчет

[Artem1982]

Запускаем в производство?
