проблема с указателем температуры

[Gomer]

Доброго времени суток.
проблема моя заключается в том, что не работает указатель температуры охлаждающей жидкости. Сам указатель снимал, при прозвонке его показал 51 Ом, плюс на него на плате приходит.
сам датчик не прозванивал, но клемму с датчика коротил на массу - стрелка не колыхнулась.
вот и получается что косяк где то между датчиком и указателем, но как проще это определить я не знаю.
может есть здесь автоэлектрики которые растолкуют что делать, а то не хочется ехать на СТО, а то они за замену лампочек в приборке бирут 50 р., а за это я даже и не знаю сколько потребуют.

[слава10]

Проверь для комплекта и датчик

[Gomer]

сегодня собираюсь проверить.

[ЛявонБ4]

попробуй делать как я.Берёш контрольку(маленькую лампочку 12В с проводами),вставляеш провода в два отверстия в фишке.Отверстия получаются два дальних,если смотреть под капот.Включаеш зажигание и смотриш на стрелку.Если лампочка горит,то стрелка покажет примерно 70-80 градусов.показание стрелки будет зависеть от размера лампочки грубо говоря.Так и провериш датчик или сам прибор тебе жизни не даёт.

[Gomer]

спасибо за совет, завтра попробую - ради интереса, указатель сегодня уже сделал (оказалось, что стрелка указателя заклинила).

[М@льчу'gun]

Приключилась такая беда: сначала отказал прибор показания температуры охлаждающей жидкости - стрелка упала, потом через неделю-две неожиданно упала стрелка спидометра. Постукивания и снятие/установка разъемов с датчиков ничего не дали. До этого давно как-то спидометр подглючивал но это были секундные глюки в основном зимой.
Поменял оба датчика на новые. результатат никакого. Снимал панель - по температурному прибору - даже и не знаю чему там ломаться... Все целое...
Контакты не окислившиеся.
Ставил другую рабочую панель показывают только уровень топлива и тахометр. Эти оба циферблата молчат.
Замеры по разъемам тестером:
на датчик спидометра - 12 В
на датчик температуры - 5 В
Судя по всему, сам уже не разберусь.
Нужен электрик или знающий чел. для поиска и устранения неисправности.
(029) 628 40 09, 501 12 96.

[Юра 80]

Ставил другую рабочую

она ТОЧНО была рабочая?

[М@льчу'gun]

Ну, не лошара же... С другой машины, рабочую панель.

[hrak]

Коллега М@льчу'gun, за что я люблю Ауди-80 Б3 и недолюбливаю Ауди А4 Б7 - так это за потрясающую ремонтопригодность Б3-ей. Там можно обойтись и без автоэлектрика, если как вы пишите

Ну, не лошара же...

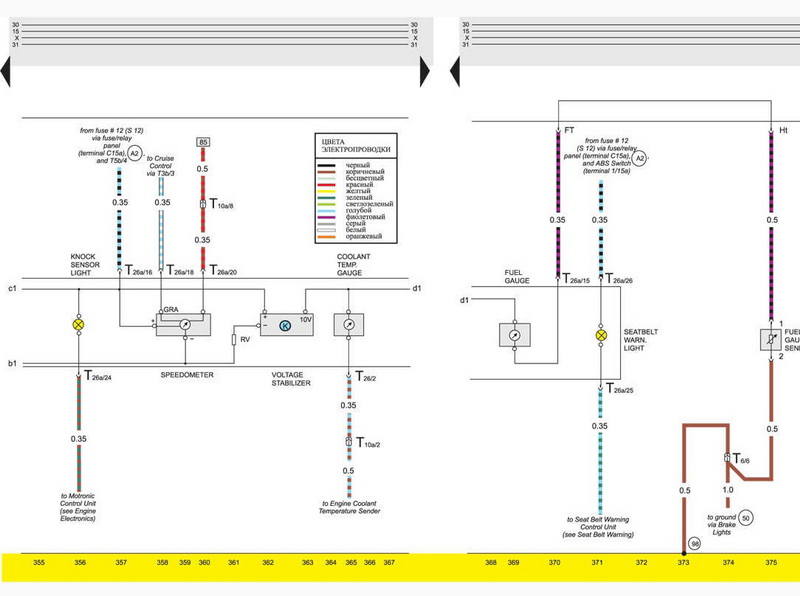

Я вам прикладываю рисунок части схемки щитка. Проверьте исправность и целостность проводки от контакта Т10а\20 и контакта Т26\2 щитка, соединяющие спидометр щитка и указатель температуры с датчиками.
Проверьте наличие +10Вольт на внутреннем стабилизаторе (трехножка ТСА700).
Проверьте "массу" на датчике температуры и скорости.

[Юра 80]

С другой машины, рабочую панель.

для контроля своей - нужно было ее на ту машину поставить - на время - и точно бы знал, проблема в приборке или нет.
hrak, но рабочий щиток с другой машины не работал!

[М@льчу'gun]

Ребят ,спасибо! Попробую в выходные сделать второй заход...
А почему никто не обратил внимания на напряжение в "фишке" датчика тепературы? 5В всего... Вроде ж, по всем должно быть 12. что скажете?

[Игорь]

... напряжение в "фишке" датчика тепературы? 5В всего... Вроде ж, по всем должно быть 12. что скажете?

М@льчу'gun, насколько я помню, ДТОЖ (переменное и зависящее от температуры сопротивление) включён последовательно с указателем температуры, поэтому напряжение на ДТОЖ никак не может быть 12В.

Датчик спидометра - это датчик импульсов, а потому 12В на нём это нормально.

[М@льчу'gun]

О.К. Буду знать. Спасибо.
Может, у кого тестер есть? и еще 80-ыми панельками поменяться для проверки...

Добавлено спустя 5 минут 9 секунд:
И еще: А почему ссылки на мануалы не работают почти все???

[Игорь]

... А почему ссылки на мануалы не работают почти все?

М@льчу'gun, какие именно? Приведи пожалуйста примеры - попробую разобраться.

[М@льчу'gun]

Да хотел из мануалов скачать про 80-ки и С4... Скачал только книгу по электрооборудованию. Остальное по ссылкам выдает ошибки.

[Игорь]

Ок, спасибо за замечание. На выходных перепроверю ссылки.

[hrak]

hrak, но рабочий щиток с другой машины не работал!

Коллега, я закончил 10 классов средней общеобразовательной школы и умею читать. Я акцентировал внимание на проводке от щитка к датчикам, а рекомендация проверить и обратить внимание на стабилизатор 700У основана на богатом опыте ремонта щитков таких автомобилей. В 9 из 10 случаев, пайка в районе панельки трехвыводного стабилизатора на поверку выходила подозрительной, что неудивительно, так как эта микросхема обеспечивая питания моточных изделий щитка нагревается.

[М@льчу'gun]

А кто бы мог с тестером помочь?

[Игорь]

М@льчу'gun, мультиметр у меня на офисе в Уручье лежит. Могу дать попользоваться.

[М@льчу'gun]

Было бы неплохо!!! А кто еще в панелях "шарит"?
