Нужна электрическая схема

Юрась · Сообщение **Юрась** » 26 авг 2016, 15:03

DIA писал(а):Источник цитаты Юрась,
Попробуй её пробить по вин коду что бы узнать тип мотора.

Забыл написать 1,6 ADA Hitachi MPI

DIA · Сообщение **DIA** » 26 авг 2016, 15:12

Стандарто как у всех. А вот схемы мать их в новой моей эльзе нету в старой скорее всего будет. Но если очень надо для тебя постараюсь если не удалил на старые версии переустаноится.

Сообщение **Паша** » 26 авг 2016, 15:16

Юрась писал(а):Источник цитаты Нужна схема электрооборудования

Что именно? Электросхемы по каждому блоку идут. Если все, то ELSA скачать.

Юрась писал(а):Источник цитаты есть ли в этом двигателе ДПКВ

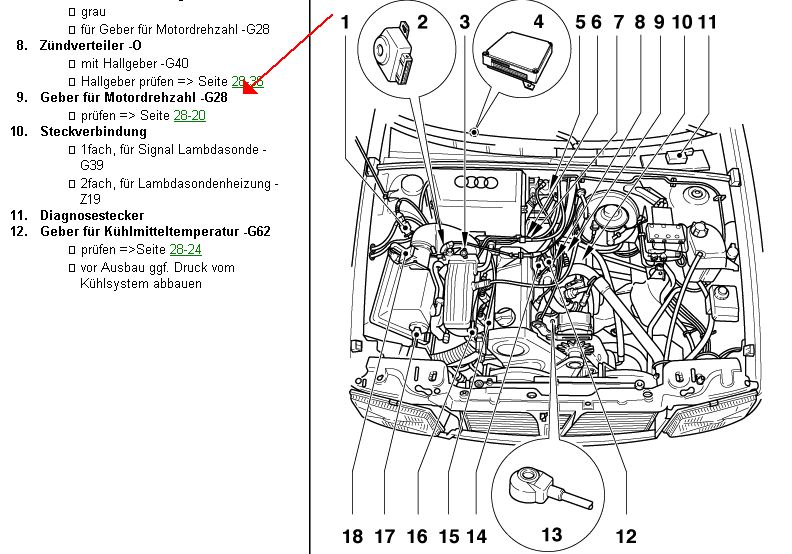

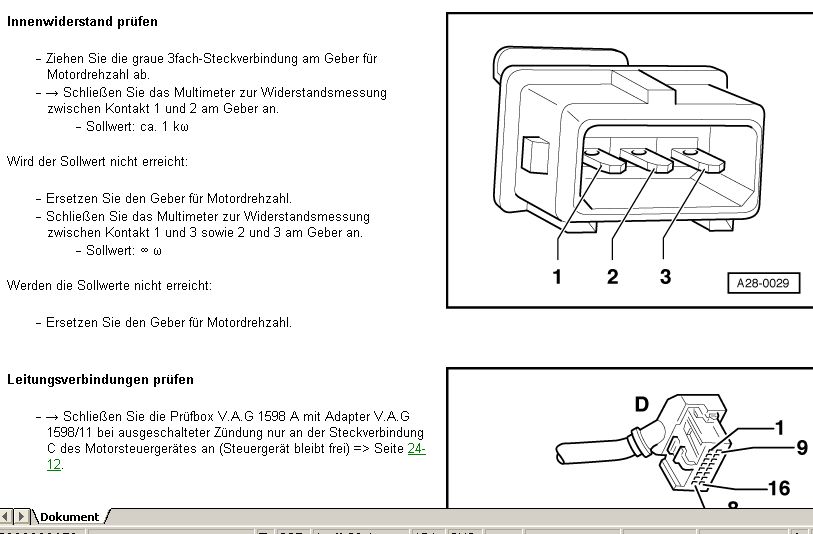

Должен быть. Номер по VAG 050 906 433 Датчик импульсов.

Юрась писал(а):Источник цитаты где он находится.

Юра, смотри возле трамблера.

DIA · Сообщение **DIA** » 26 авг 2016, 15:27

Паша писал(а):Источник цитаты то ELSA скачать.

Не беги ты в переди паровоза. какую версию качать :?:

DIA писал(а):Источник цитаты А вот схемы мать их в новой моей эльзе нету

Их старых уже может и на торенте не быть или быть но раздающие ушли в мир иной. Само надежно бош эзитроник.

Сообщение **Паша** » 26 авг 2016, 15:29

DIA, у меня под задницей любая версия

Все ходы записаны на HDD.

Отправлено спустя 2 минуты 56 секунды:
У нас на Форуме куча материалов по восьмидесятке есть ТУТ.

DIA · Сообщение **DIA** » 26 авг 2016, 15:33

Паша писал(а):Источник цитаты у меня под задницей любая версия

Не любая а если хошь в этом вопросе писями померятся то можем :wink:

Какую смотреть лучше скажи если такой умный или схемку дай облегчи задачу.

Сообщение **Паша** » 26 авг 2016, 15:34

Игорь, схему чего дать?

DIA · Сообщение **DIA** » 26 авг 2016, 15:40

Паша писал(а):Источник цитаты Игорь, схему чего дать?

Схема подключения G28 на моторе АDA из эльзы естественно это будет раздел двигатель, одну картинку пока надо как понимаю.

Юрась · Сообщение **Юрась** » 26 авг 2016, 15:57

Схема нужна зажигания и подключения ДПКВ

Отправлено спустя 4 минуты 53 секунды:
Номер VAG я нашел, а где стоит на двигателе нет

Сообщение **Паша** » 26 авг 2016, 16:05

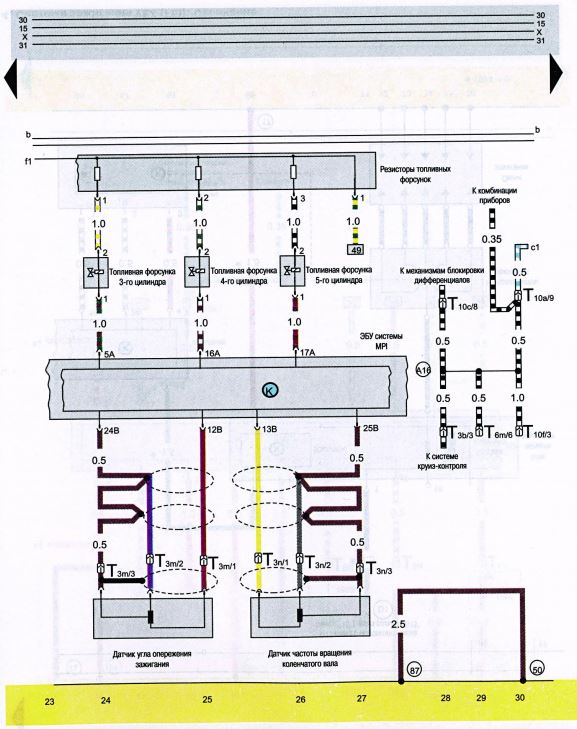

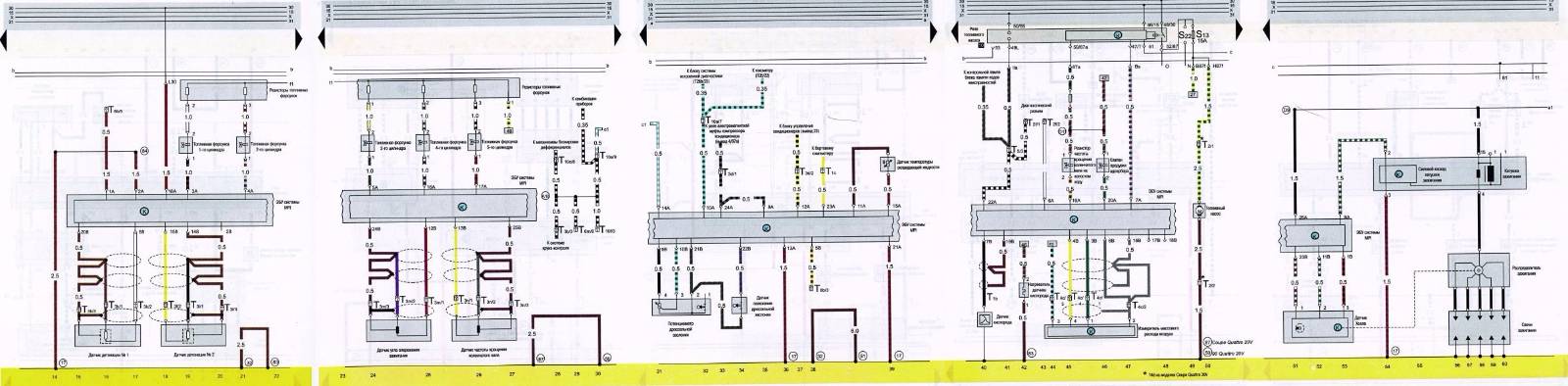

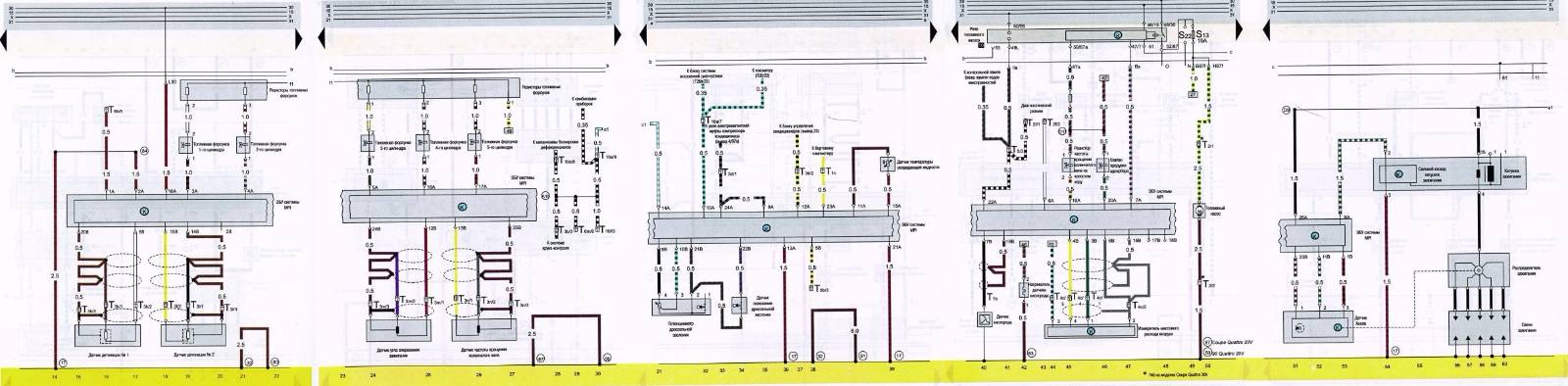

Все что есть по системе управления двигателем:

Юрась · Сообщение **Юрась** » 26 авг 2016, 16:07

Спасибо,

будем дальше разбираться чего она не заводится.

Сообщение **Паша** » 26 авг 2016, 16:10

Юрась писал(а):Источник цитаты Схема нужна зажигания и подключения ДПКВ

Юрась писал(а):Источник цитаты где стоит на двигателе

Я же писал выше: или в районе трамблера, или возле масляного фильтра.

Отправлено спустя 1 минуту 3 секунды:
Юрась, диагностика берет какая-нибудь машину? Это твоя восьмидесятка?

Юрась · Сообщение **Юрась** » 26 авг 2016, 16:20

Машина моя, ошибок нет.
Проверил уже все что мог.
Ремень ваставил по меткам, форсунки исправны (проверял визуально распыл, заодно и почистил), искра есть.

Сообщение **Паша** » 26 авг 2016, 16:25

Юрась, интересно, ошибка по датчику висеть должна если он неисправен и сама стирается после запуска.

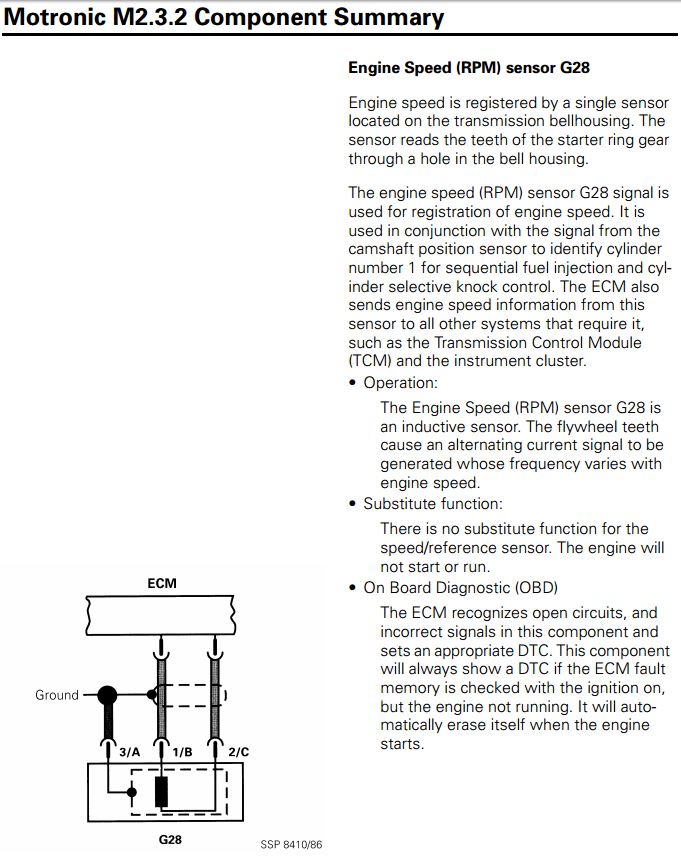

Вот еще в SSP откопал:

DIA · Сообщение **DIA** » 26 авг 2016, 16:31

Херню вы откапали это все из желтой прессы :wink:

или с эльзы или езитроник надо искать.

Сообщение **Паша** » 26 авг 2016, 16:33

Юра, проверь еще датчики холла и дросельной заслонки.

Отправлено спустя 4 минуты 22 секунды:

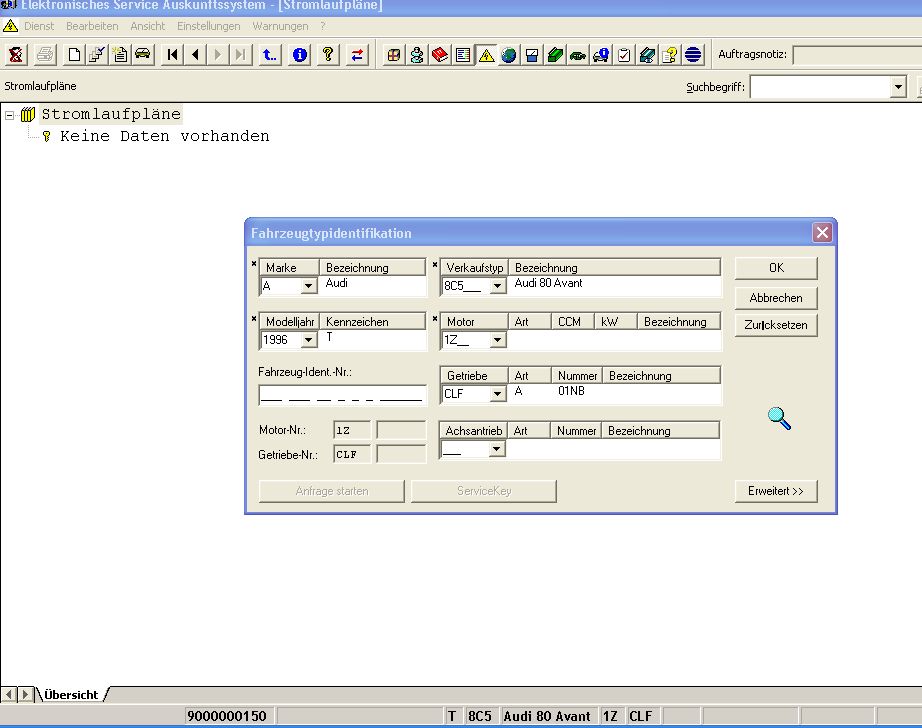

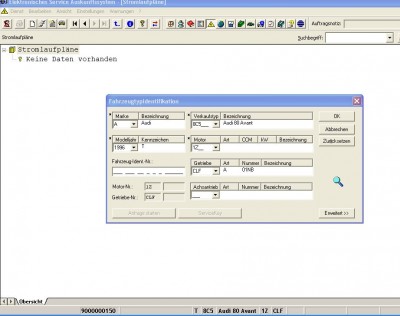

DIA, в ELSA у меня тоже пусто: версия 3.9 сейчас стоит. Есть более старые, но нужно ставить, а это только на полу-дохлый нетбук :-(

Юрась · Сообщение **Юрась** » 26 авг 2016, 16:48

В системе зажигания проверял: датчик холла, комутатор, катушка, распределитель, ВВ провода, свечи. Все исправно.

Сообщение **Паша** » 26 авг 2016, 17:24

Юрась, пропусков зажигания по компу нет?
Попробуй снять разъем с датчика холла и запустить двигатель.
Ну и все таки надо найти датчик коленвала

Юрась · Сообщение **Юрась** » 26 авг 2016, 18:27

G28 нашел, находится под маслянным фильтром. Его разъем (серого цвета) находится возле катушки зажигания.
Скинул разъем VAG-COM выдал ошибку нет сигнала от G28, стер ошибку и попробовал завести не заводится. Прочитал ошибки - кодов не найдено. Куда копать дальше? :-x

Сообщение **Паша** » 26 авг 2016, 18:32

Юрась, ну вот, часть задачи решили

Датчик холла отруби и попробуй завести. Он находится возле трамблера.
