Подключение GPS навигатора к бортовой сети авто

Сообщение Nik_it_ON » 02 июн 2010, 15:37

Всем доброго времени суток.
В общем, имеется навик с подключением питания через мини ЮСБ.
Расположение навика у меня в машине следующее: Изображение
Как видно из фото навик и радар находятся друг над другом. При этом питание радара идет от бортовой сети. Я бы хотел как-нибудь объединить питание навика с радаром и чтобы они оба питались от бортовой сети авто и не было бы этих висячих проводов в прикуриватель.
Буду благодарен всем за полезные советы )))

Аватар пользователя
Паша
Аудивод
Аудивод
Сообщений: 17444
Зарегистрирован: 12 июн 2009, 17:59
Темы: 183
Авто: Audi A6 Avant 2.0TDi (2014)
Имя: Павлентий
Откуда: Минск
Статус: Не в сети

Сообщение Паша » 05 июн 2010, 19:28

Nik_it_ON, тоже волнует этот вопрос уже давно. На з/у навигатора указаны следующие характеристики: input: 12V-24VDC 2.0A MAX; output:DC 5V 1.5A. Следовательно навигатору для питания необходимо 5 вольт, а в бортовой сети авто 12-14 вольт. :?

Читал в интернете что изготавливают самодельные адаптеры. А недавно мне посоветовали взять напрямую 12 вольт и пустить их на навигатор, поставив перед ним предохранитель.

Вообщем не знаю тоже как быть. :?:
Audi A6 Avant C4 2.5TDi (AAT) 5МКПП 1997 250.000-325.000 км
Audi A6 Avant C6 2.0TDi (BRF) 6МКПП 2006 205.000-423.000 км

Audi A6 Avant C7 2.0TDi (CGLC) 6МКПП 2014 114.000-160... км

Аватар пользователя
Rezaka™
Аудивод
Аудивод
Сообщений: 7644
Зарегистрирован: 12 июн 2009, 16:26
Темы: 42
Авто: Skoda Kodiaq 2.0 TSI Style 2020МГ
Имя: Владимир
Откуда: Минск, Восточный
Статус: Не в сети

Сообщение Rezaka™ » 05 июн 2010, 19:55

Паша писал(а):А недавно мне посоветовали взять напрямую 12 вольт и пустить их на навигатор

Я бы лучше так не рисковал, надо 5, значит 5 и ниразу не 12В. К слову в USB тоже 5В.
Паша писал(а):Nik_it_ON, тоже волнует этот вопрос уже давно.

А что мешает провести провод как надо, а питание 12 вольт подать на раъем прикуривателя (как на рисунке). Центральный штырек это "+", боковые контактики - это "-".
Skoda Kodiaq 2.0 TSI Style 2020МГ

Аватар пользователя
Юра 80
Аудивод
Аудивод
Сообщений: 20665
Зарегистрирован: 12 июн 2009, 19:41
Темы: 420
Имя:
Статус: Не в сети

Сообщение Юра 80 » 05 июн 2010, 23:29

Паша писал(а):А недавно мне посоветовали взять напрямую 12 вольт и пустить их на навигатор, поставив перед ним предохранитель.

Убей их, Паша!
Как вариант для Nik_it_ONа - можно разобрать адаптер от навигашки, потом то, что останется - в каком-нибудь кошерном корпусе прикрепить к задней стенке нави и все это запитать от провода, идущего на радар. Когда все будет снято в машине (ночью) гирлянда эта будет казаться странной, но при поездке проводов лишних не будет.

Аватар пользователя
Паша
Аудивод
Аудивод
Сообщений: 17444
Зарегистрирован: 12 июн 2009, 17:59
Темы: 183
Авто: Audi A6 Avant 2.0TDi (2014)
Имя: Павлентий
Откуда: Минск
Статус: Не в сети

Сообщение Паша » 06 июн 2010, 09:20

Rezaka™ писал(а):А что мешает провести провод как надо, а питание 12 вольт подать на раъем прикуривателя (как на рисунке). Центральный штырек это "+", боковые контактики - это "-".

Rezaka™, вспомнил что ты мне предлагал такой вариант. По нему есть один нюанс - это обычный прикуриватель (как на фото выше) и внутри у него никаких микросхем нету, там просто стоит предохранитель и на выходе получится те же 12-14 вольт. Т.о. нужно искать второй разъем именно с такими характеристиками, думаю на радиорынке их валом китайского производства.
Еще один момент - если прятать под обшивку или в панель, то разъем нужно будет чем-то обернуть наподобие паралона, чтобы он не стучал при движении авто.

Юра 80 писал(а):Убей их, Паша!

Юра 80, я тоже думаю что повышение рабочего напряжения более чем в два раза будет критичным.
Audi A6 Avant C4 2.5TDi (AAT) 5МКПП 1997 250.000-325.000 км
Audi A6 Avant C6 2.0TDi (BRF) 6МКПП 2006 205.000-423.000 км

Audi A6 Avant C7 2.0TDi (CGLC) 6МКПП 2014 114.000-160... км

Аватар пользователя
Rezaka™
Аудивод
Аудивод
Сообщений: 7644
Зарегистрирован: 12 июн 2009, 16:26
Темы: 42
Авто: Skoda Kodiaq 2.0 TSI Style 2020МГ
Имя: Владимир
Откуда: Минск, Восточный
Статус: Не в сети

Сообщение Rezaka™ » 06 июн 2010, 12:11

Паша, так подключай 12В к тому разъему что идет в комплекте и не парься + не мешало бы добавить предохранитель на всякий случай. Я бы припаял провода к контактам, а не делал бы на скрутке, потом все это дело заизолировал бы изолентой, а сверху обернул в паралон как ты и сказал, чтобы не брынчало нигде.
Skoda Kodiaq 2.0 TSI Style 2020МГ

Аватар пользователя
Nik_it_ON
Специалист
Специалист
Сообщений: 2250
Зарегистрирован: 07 июл 2009, 18:38
Темы: 41
Авто: А4 2006
Имя: Никита
Контактная информация:
Статус: Не в сети

Как я подключил свой GPS к бортовой сети

Сообщение Nik_it_ON » 15 июн 2010, 15:16

Камнями не кидать если что сделать не по науке.

Провод я проложил вдоль лобового стекла (от центра в право), а дальше зарядку от прикуривателя я завел под правую панель.
Под этой панелькой "+" я решил взять от выключателя подсветки бордачка, а "-" от корпуса машины.
Необходимые инструменты:

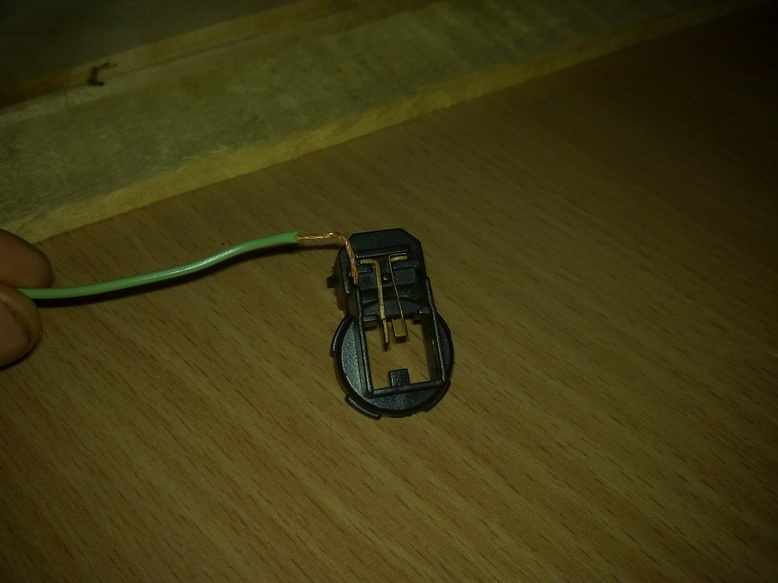

Задняя часть выключателя освещения бардочка. На него подается "+". Припаиваем к нему провод:

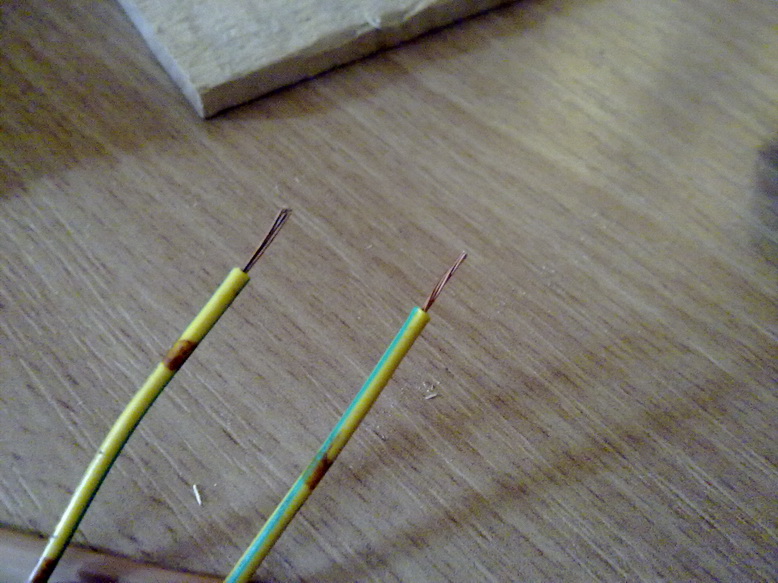

Сам провод:

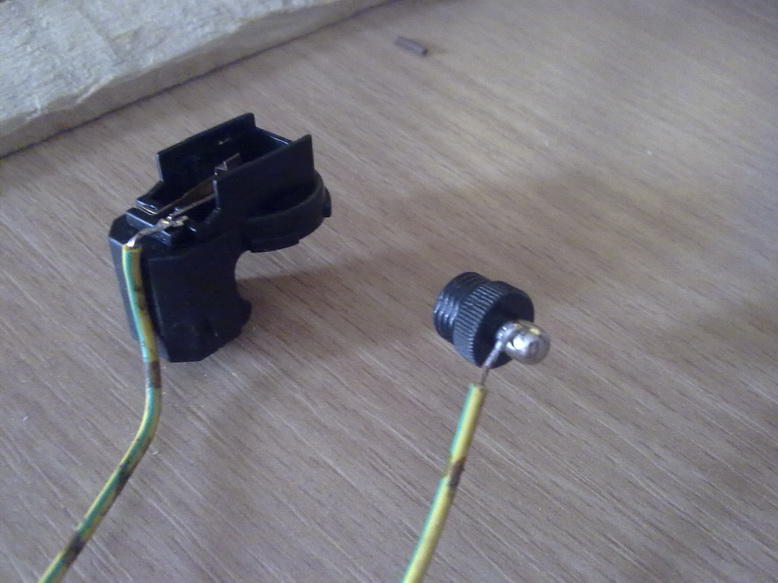

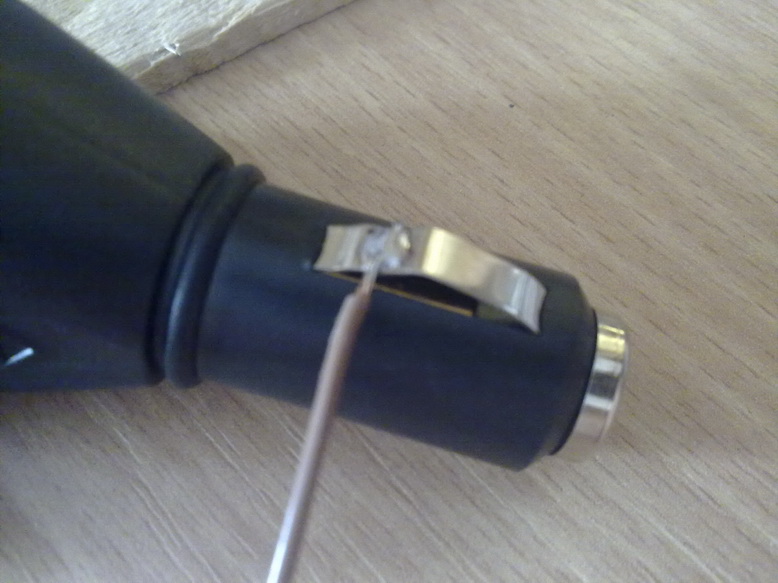

Припаяли:

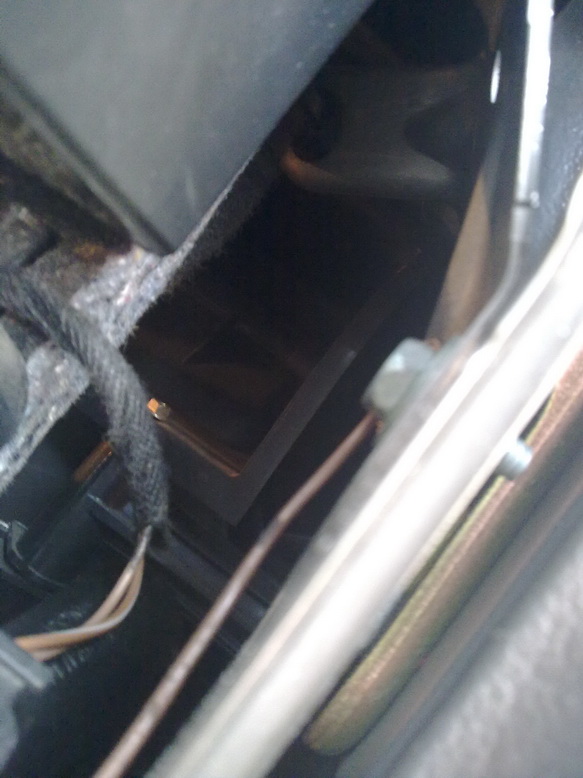

"-" я взял вот от сюда:


Затем аккуратненько прокладываем провод вдоль лобового стекла, под боковой панелью аккуратненько лишний провод стягиваем хомутами и другими приспособами.
P.S. В данной ситуации питание подается постоянно, как с включенным зажигает так и выключеным. Себе я все таки переделал на левую сторону и подключил так же как подключен радар. Питание подается только при включенном зажигании.

ЗНАХАРЬ
Мастер
Мастер
Сообщений: 3831
Зарегистрирован: 10 ноя 2009, 22:20
Темы: 65
Авто: Ford Transit 2.5TDI
Имя: Вячеслав
Откуда: Мозырь
Статус: Не в сети

Сообщение ЗНАХАРЬ » 15 июн 2010, 15:45

Nik_it_ON, молоток! Круто!
take care!...

Аватар пользователя
Nik_it_ON
Специалист
Специалист
Сообщений: 2250
Зарегистрирован: 07 июл 2009, 18:38
Темы: 41
Авто: А4 2006
Имя: Никита
Контактная информация:
Статус: Не в сети

Сообщение Nik_it_ON » 16 июн 2010, 01:49

Если есть вопросы, спрашивайте, все что знаю - расскажу.

Аватар пользователя
Властелин колец
Аудивод
Аудивод
Сообщений: 9263
Зарегистрирован: 14 мар 2010, 15:15
Темы: 0
Авто: Audi
Имя:
Откуда: Из самого центра Европы
Статус: Не в сети

Сообщение Властелин колец » 21 июн 2010, 14:59

Подключил на выходных свой навик и радар-детектор в A6. Питание брал из плафона. Радар-детектор закрепил около зеркала заднего вида, провод навигатора проложил от плафона под обшивкой по периметру стекла и вывел по центру лобового стекла снизу , результат - никаких висящих проводов и свободные прикуриватели... Да, забыл о самом главном - питание подключил так, что бы все включалось/выключалось при открытии/закрытии авто с брелока.
Вот, вообщем-то, и все... :yahoo:
"Доверять можно лишь тем, кто ненавидит твоих врагов больше, чем ты сам."
"Если тебе плюют в спину, значит ты впереди"(с)

Аватар пользователя
Nik_it_ON
Специалист
Специалист
Сообщений: 2250
Зарегистрирован: 07 июл 2009, 18:38
Темы: 41
Авто: А4 2006
Имя: Никита
Контактная информация:
Статус: Не в сети

Сообщение Nik_it_ON » 05 янв 2011, 23:51

Властелин колец, можешь поподробнее рассказать откуда именно бралось питание в подплафонном пространстве?

Аватар пользователя
Властелин колец
Аудивод
Аудивод
Сообщений: 9263
Зарегистрирован: 14 мар 2010, 15:15
Темы: 0
Авто: Audi
Имя:
Откуда: Из самого центра Европы
Статус: Не в сети

Сообщение Властелин колец » 07 янв 2011, 02:41

Nik_it_ON писал(а):Властелин колец, можешь поподробнее рассказать откуда именно бралось питание в подплафонном пространстве?

которое шло на подсветку салона
"Доверять можно лишь тем, кто ненавидит твоих врагов больше, чем ты сам."
"Если тебе плюют в спину, значит ты впереди"(с)

Аватар пользователя
Trap
Любитель
Любитель
Сообщений: 50
Зарегистрирован: 18 ноя 2010, 01:07
Темы: 1
Авто: Audi А4 Limousine quattro 2.0 CAEB
VIN: WAUJF78K89N044150
Имя: Александр
Откуда: Минск
Статус: Не в сети

Сообщение Trap » 25 май 2011, 10:29

Есть в продаже тройники на прикуриватель китайские конечно. Ну вот в этот тройник пихаю родные зарядные от Навитела и антирадара, да ещё и зарядку для мобилы, прячу всё это под панель в своей А4 и вывожу сами провода на панель и все дела!
2 провода из под лобового на панель к Навику и к антирадару и один из под пепельницы для зарядки мобилы!
Все зарядки под панелю в районе предохранителей, там места море, можно пихать что угодно!
Вот ещё один способ, если кому интересно.
Audi А4 Limousine quattro 2.0 TFSI CAEB, Variator LKW 2009 год.
