Организация AUX в кассетной могнитоле Concert 1.

В нете много отчетов по этому вопросу, но все же я залью и свой.

Давно хотел сделать это, но все руки не доходили. На днях увидел на Drive2.ru запись о выводе аукса на кассетнике концерт со схемой распиновки и решил заняться.
Вход решено было организовать через кассетную деку (т.е. вместо нее). Т.к. мои познания в электронике заканчиваются законом Ома(впрочем, как и начинаются) - организовать вход через АМ-радио осталось только в мечтах...

Первый блин вышел комом(


Добавлено спустя 5 часов 46 минут 2 секунды:

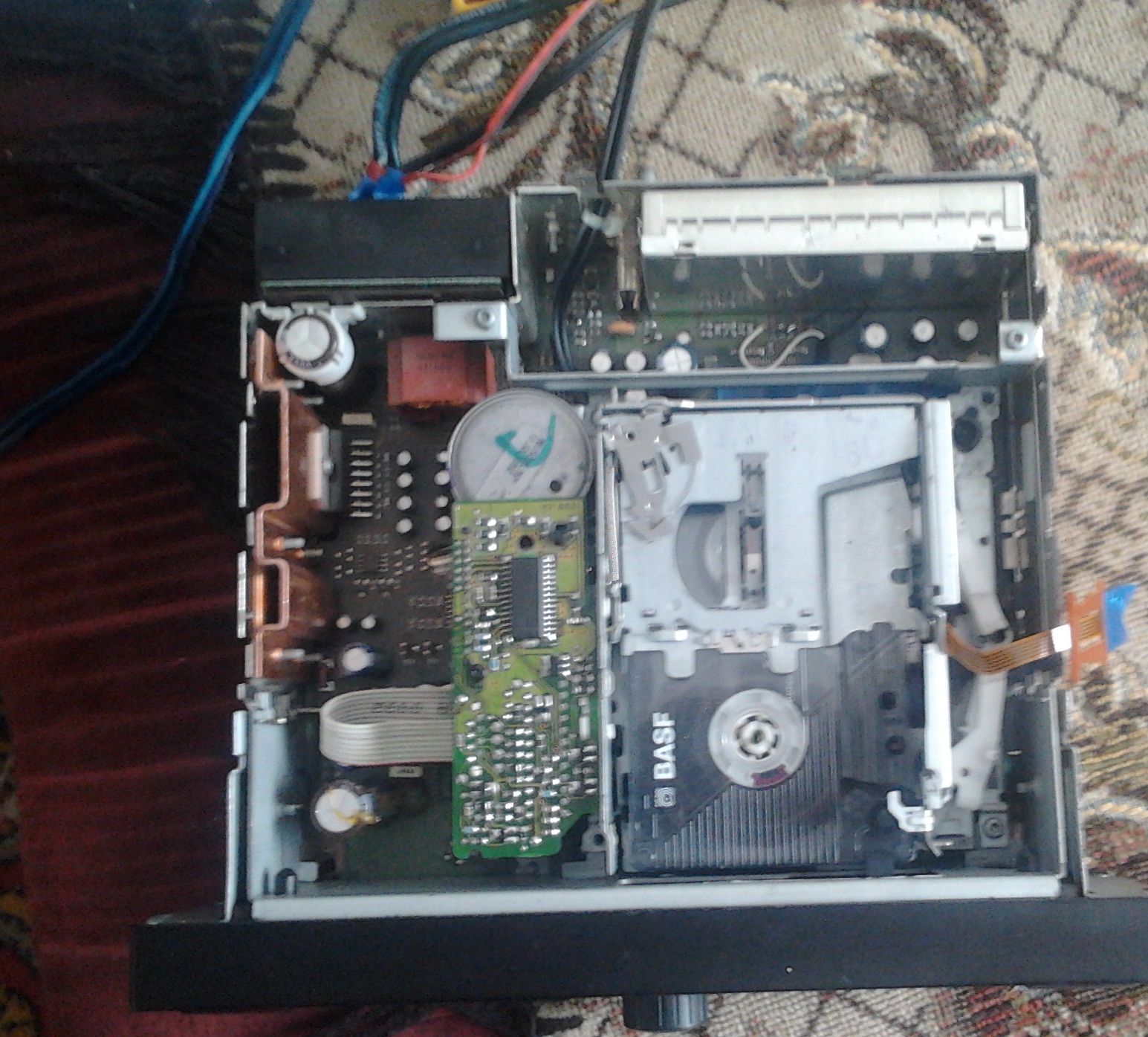

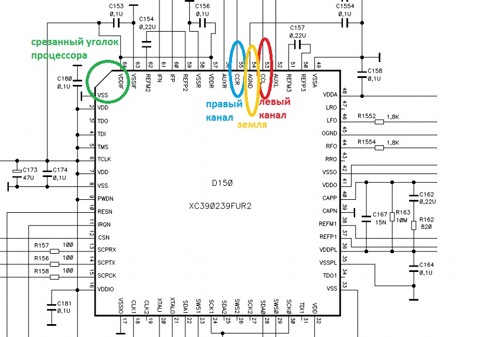

Распиновка

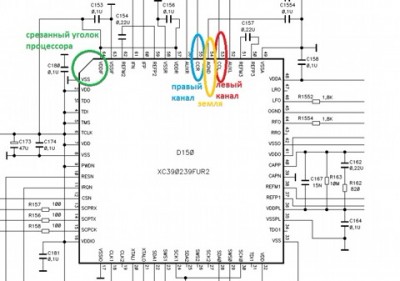

распиновка

При припайке земли к самой ножке, я каким-то образом замкнул ее с левым плюсом. С виду - не видно, но при включении магнитолы на TAPE - звук шел только слева(( ПЕРВЫЙ ВАРИАНТ. Устранен

Решил найти землю где-нить в другом месте. Взял цешку и пошел порзванивать. Нашел его на нижней стороне платы

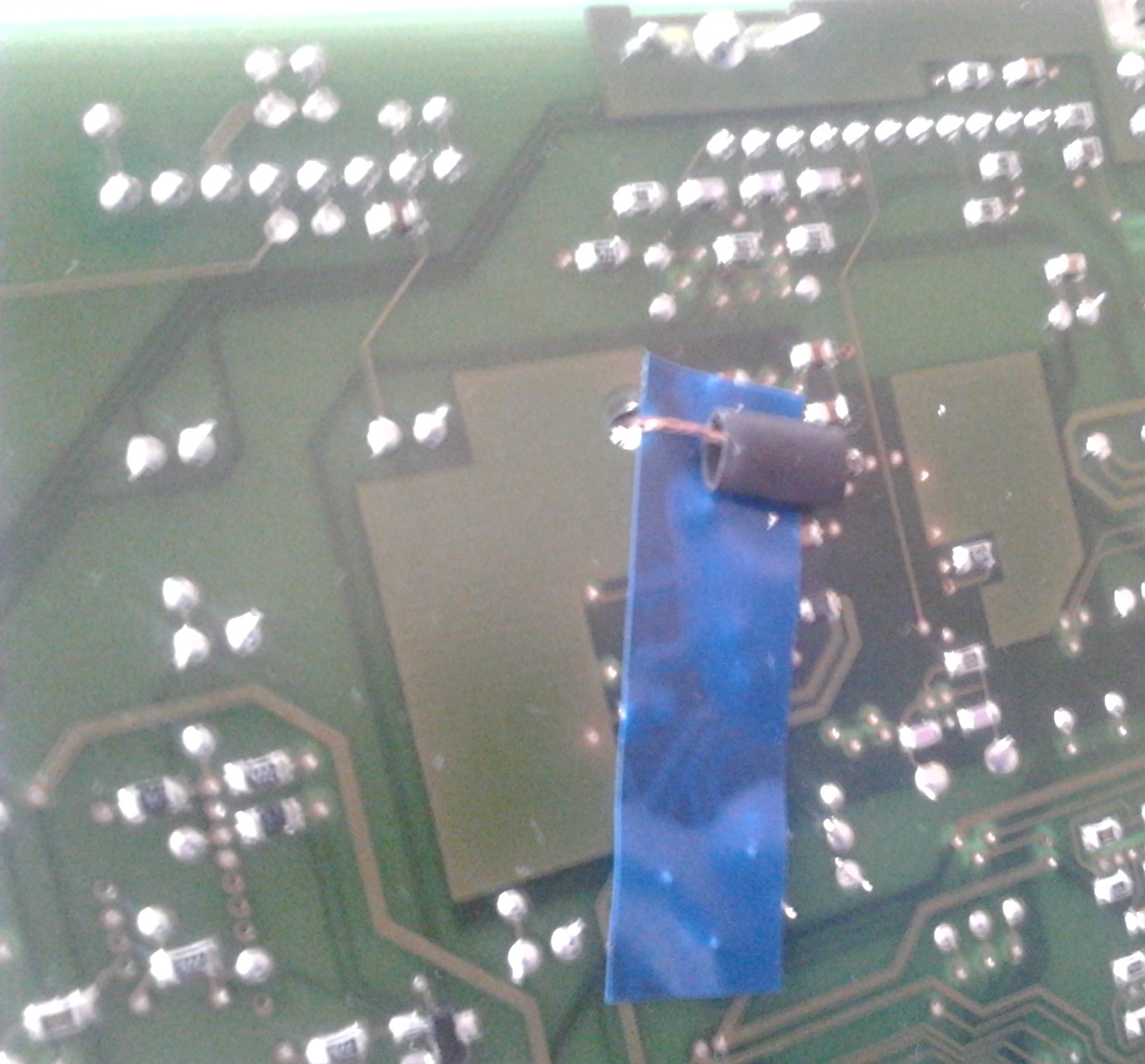

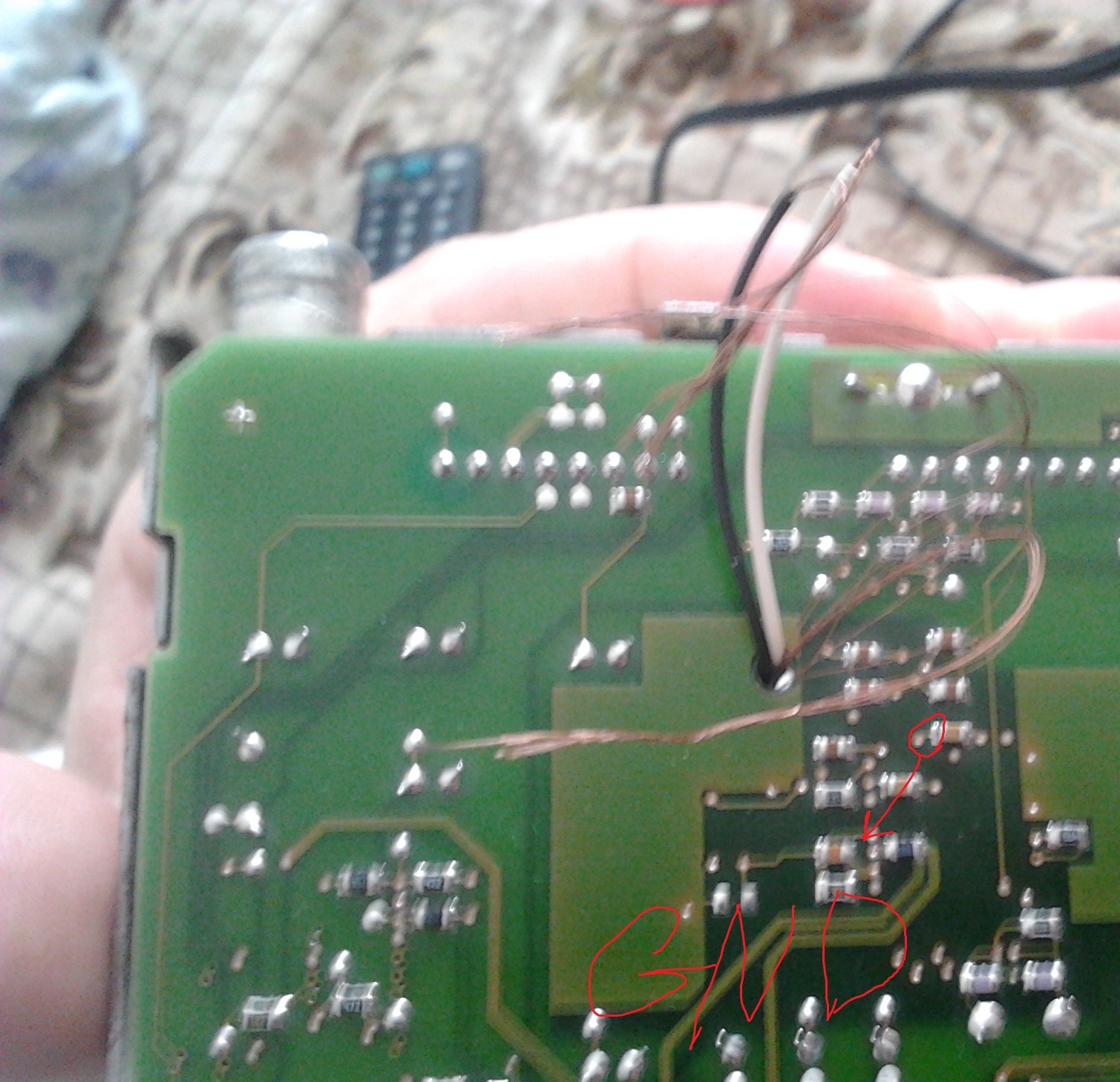

припаял землю

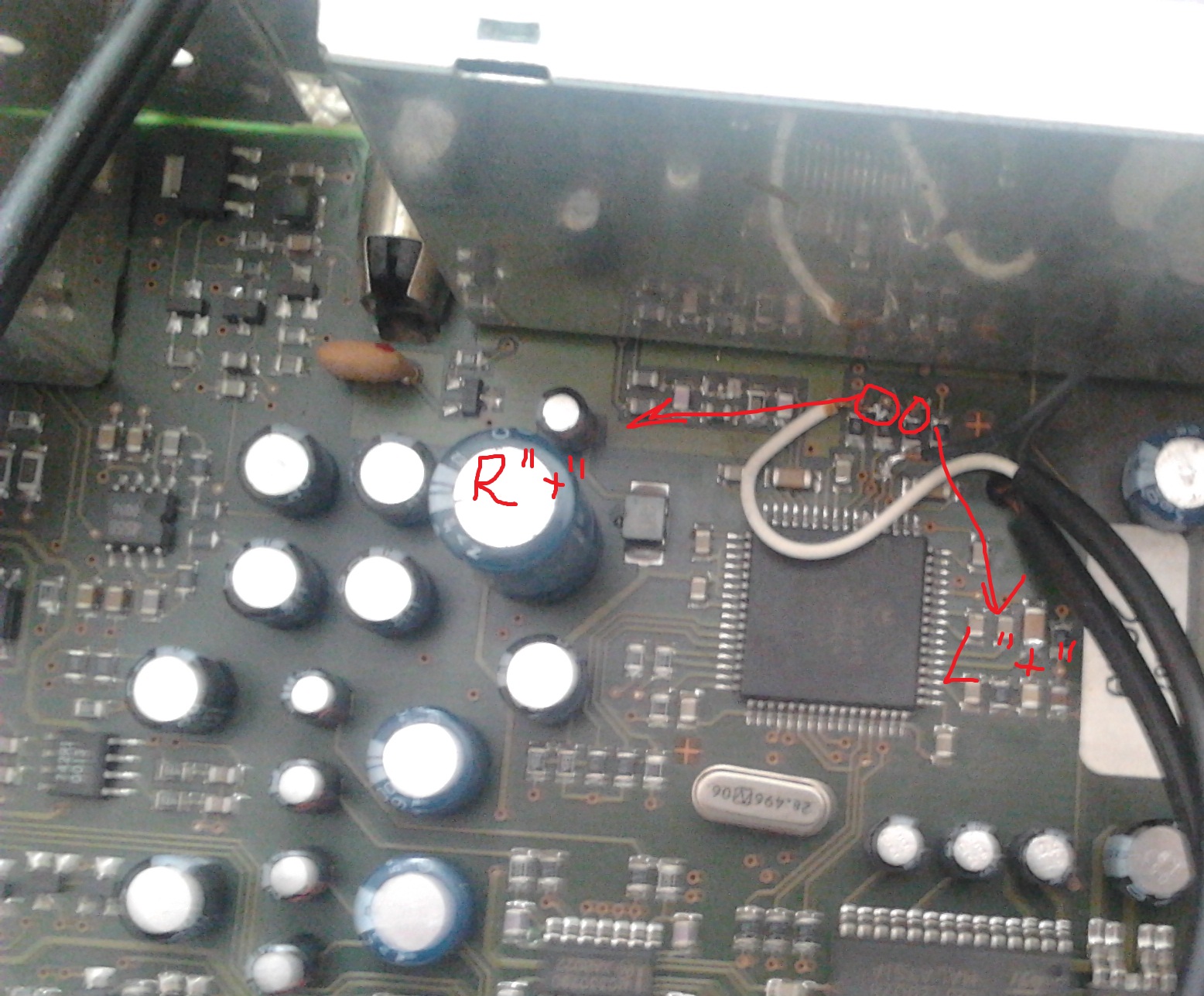

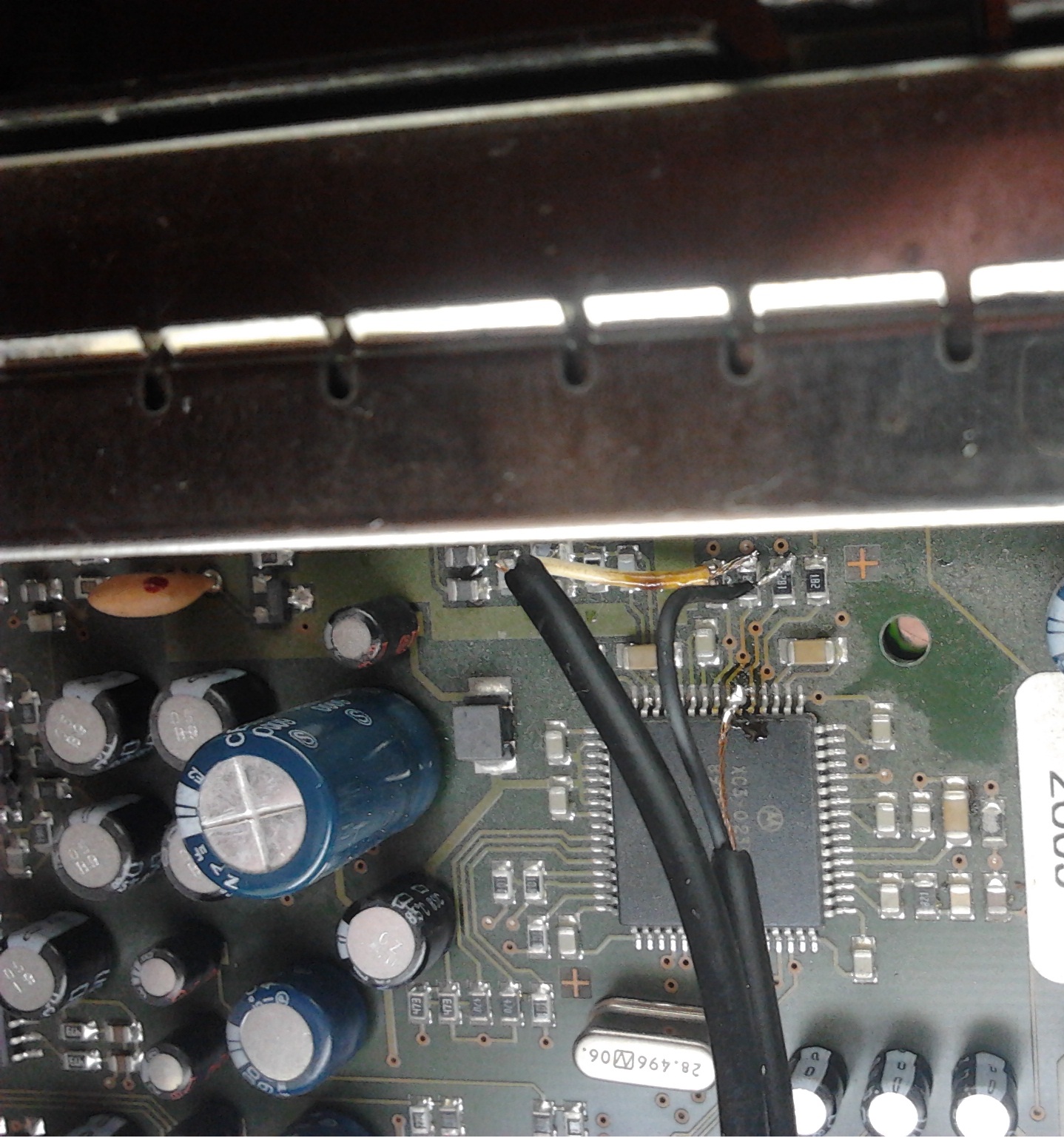

припаял правый и левый плюс после конденсаторов сверху платы

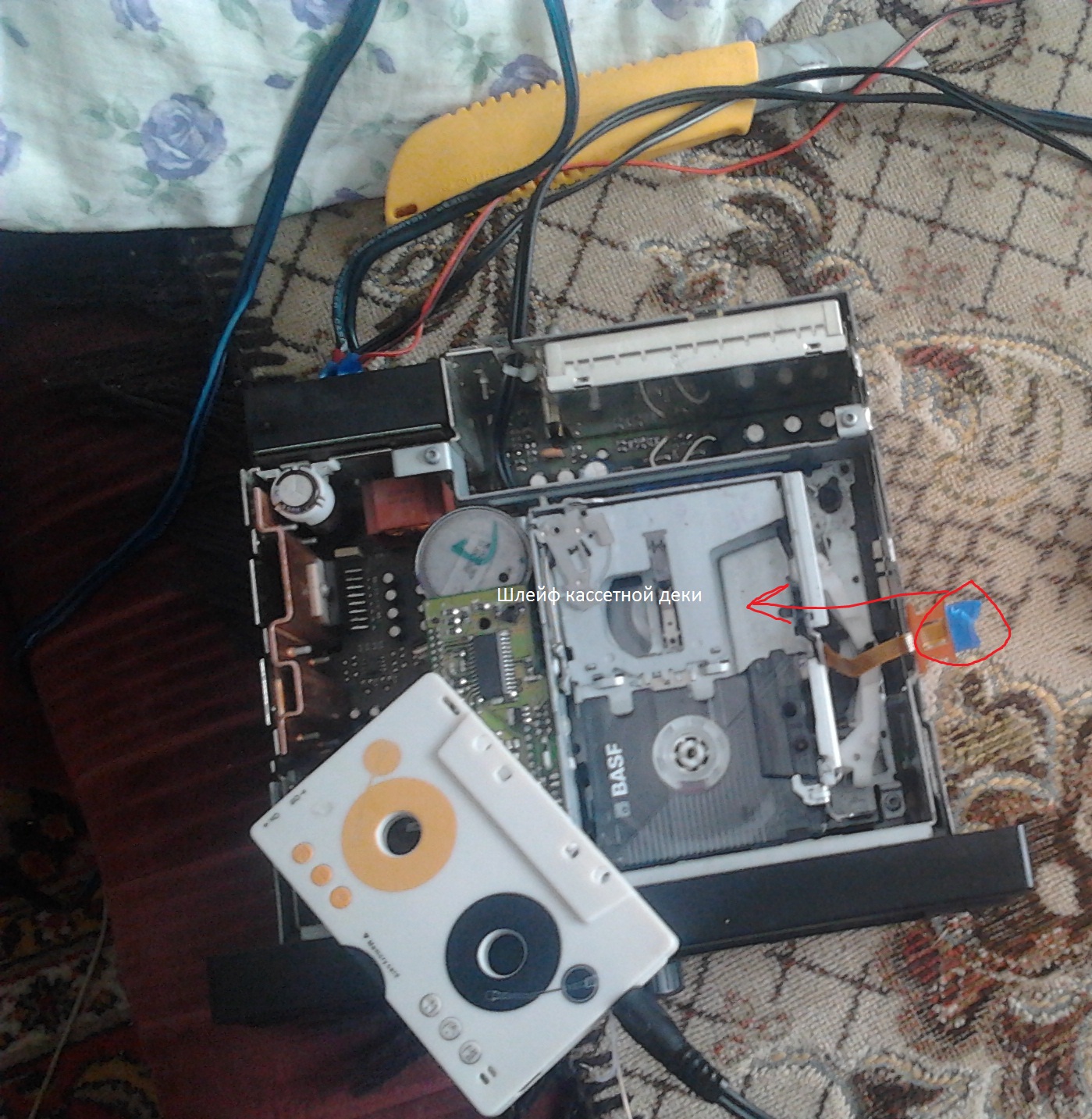

Заизолировал и отключил шлейф кассетной деки

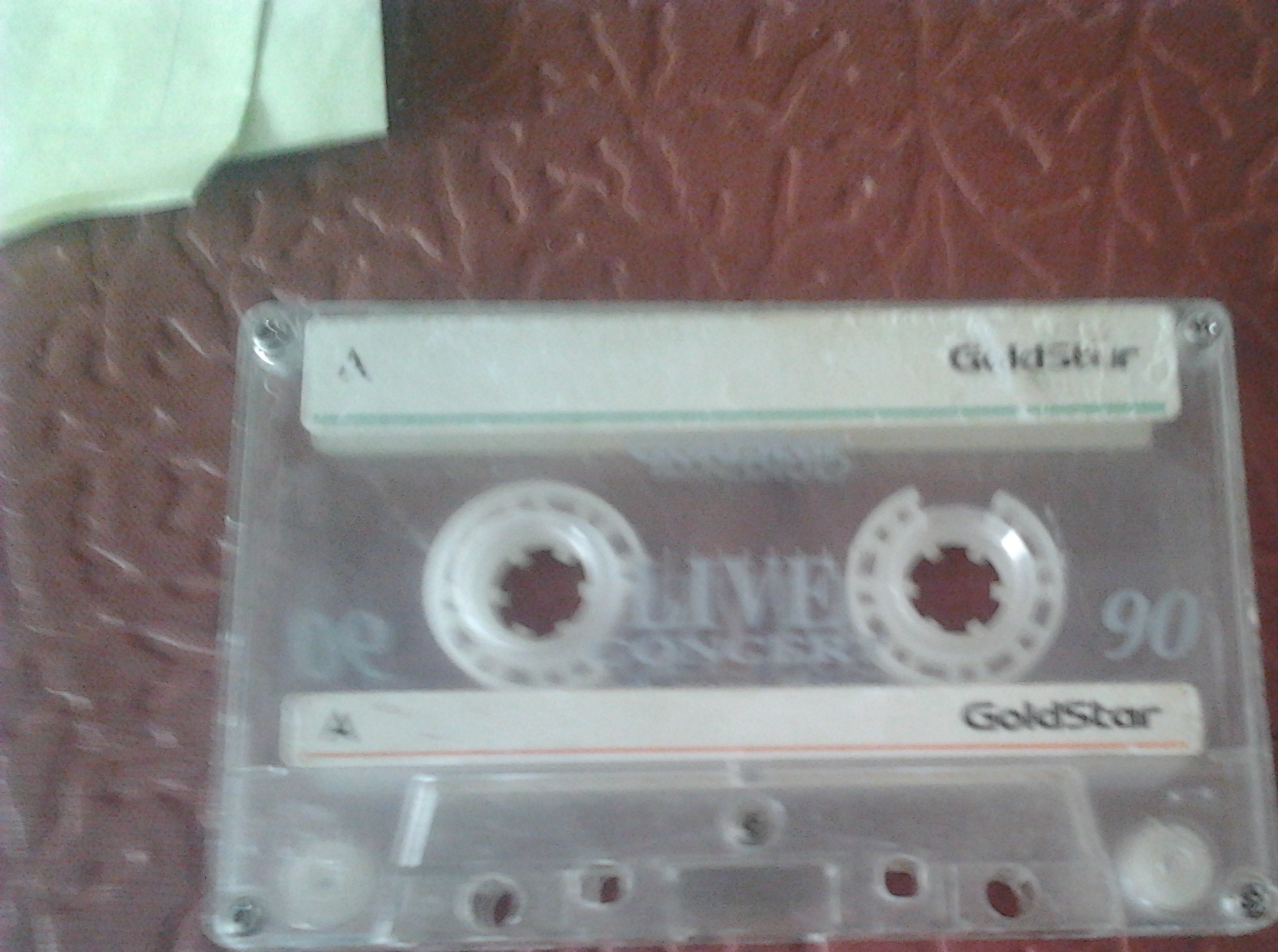

Сделал кассету без пленки

Собрал. Подключил. Работает.)
