Юра 80, так получилось, что у меня это первый проект на ардуине и сразу такой большой, до этого вообще с такой электроникой не связывался никогда.
Но в итоге разобраться, вроде не особо сложно, особенно если был какой-то опыт с программированием.

А вообще забавная штука, посидеть поковырять, замутить там себе какую дорожку из светодиодов до туалета чтобы ночью не заблудится

[Maxxtro2]

Rokky, на код интересно глянуть.
Юра 80, довольно интересная вещь, хотя и с большими ограничениями, но можно многое смастерить самостоятельно.

[Rokky]

Maxxtro2, ну вот например одна часть которая отвечает за работу экрана (плата №1), можете посмотреть
главное окно в файле MainAppl.cpp/MainAppl.h, проект еще в процессе поэтому - что есть

ПС: к сожалению в проекте есть так называемый "говнокод" который образовался из-за не знания всех возможностей платформы, тут уже не обессудьте

[Юра 80]

Источник цитаты интересная

Какую взять поиграть?

[Maxxtro2]

Источник цитаты

Источник цитаты интересная

Какую взять поиграть?

практически все аналогичные - для поиграться можно Nano

[Юра 80]

Maxxtro2, спасибо!

[Rokky]

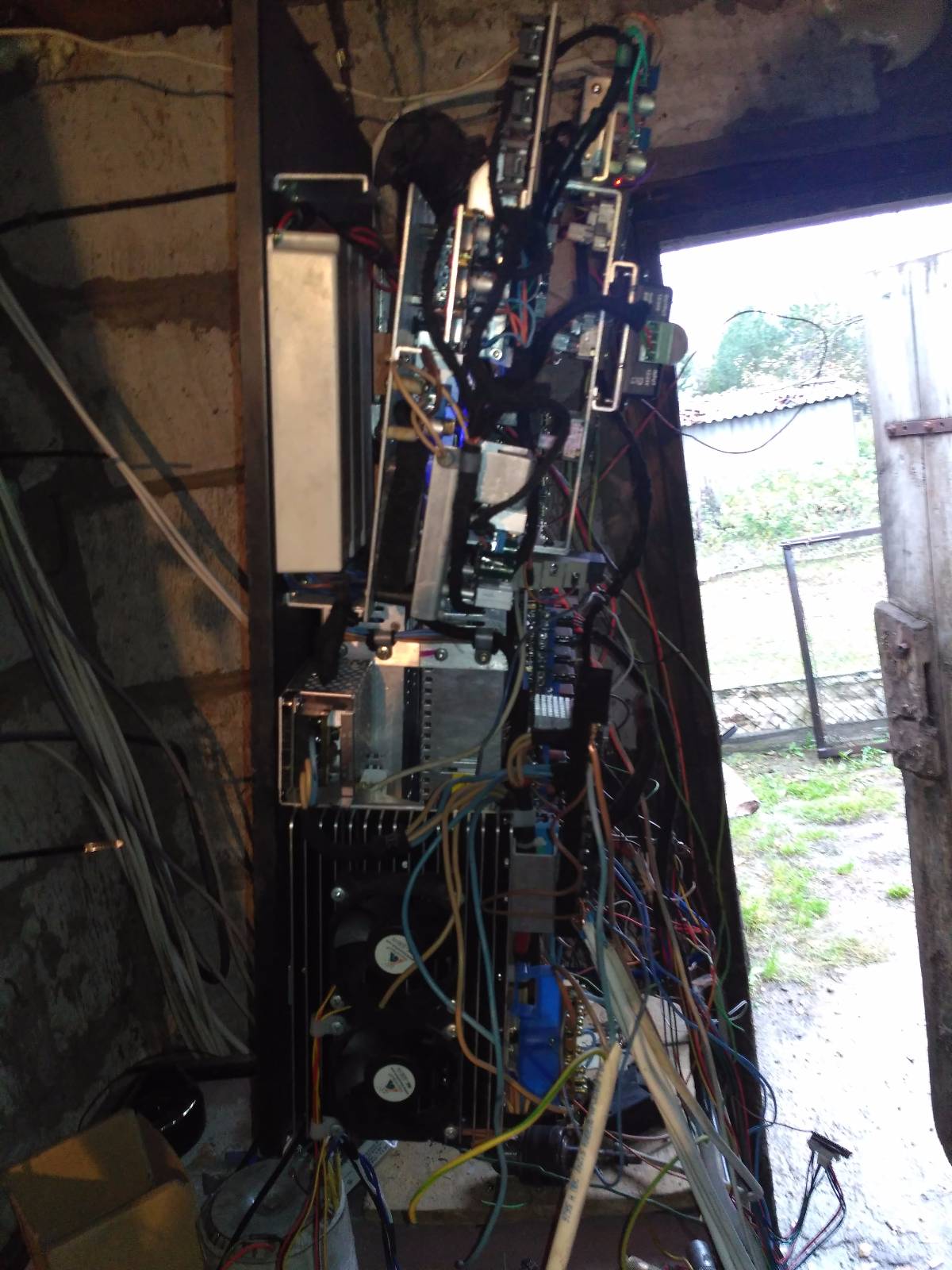

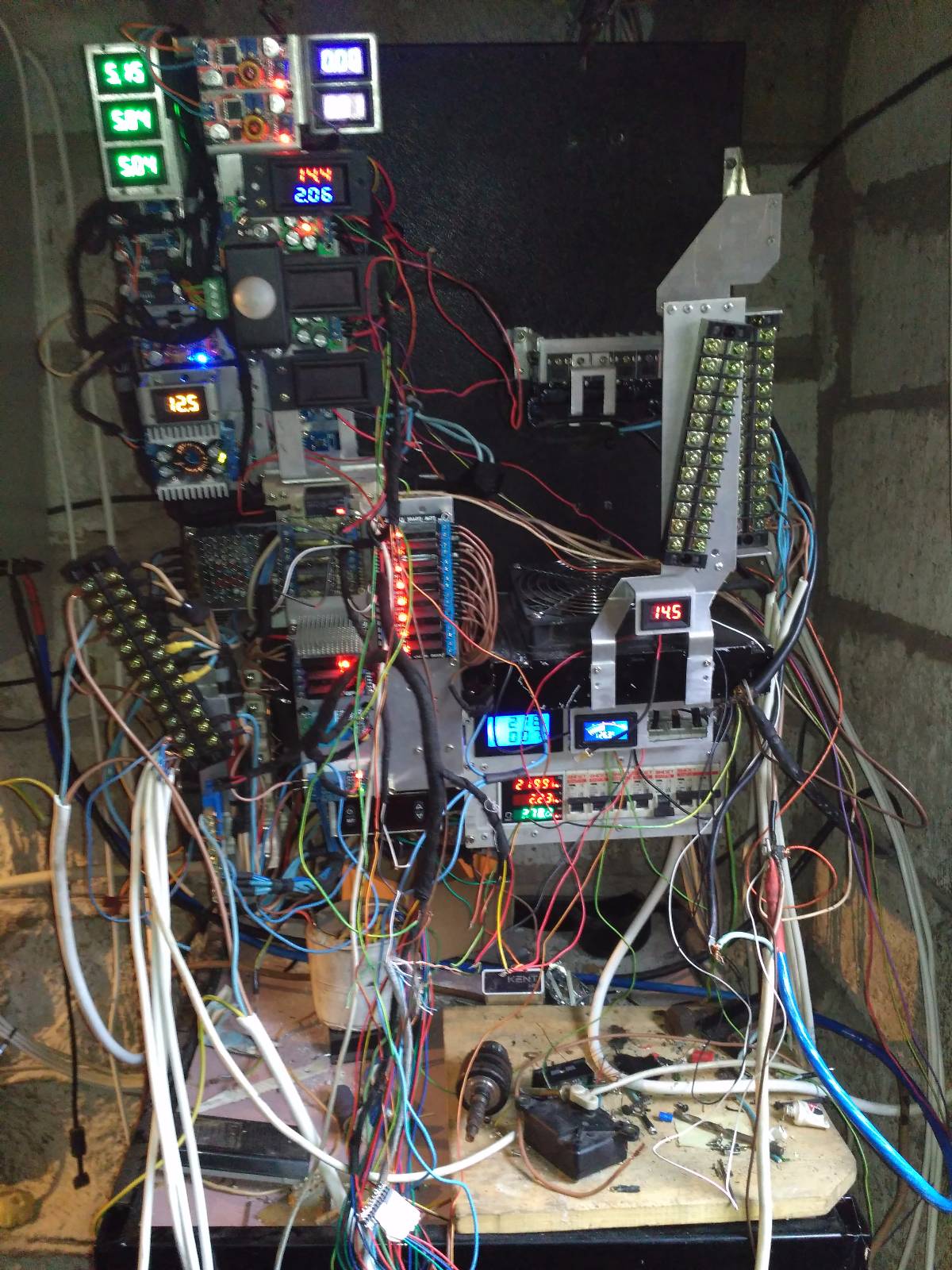

Во сделал пару фото того, что творится за экраном и это тока половина

громаадина

[Юра 80]

Китайцы здорово поднялись, похоже

[Паша]

Rokky, офигеть!!!

Ты там что такое в сарае собираешь? Можешь простым языком рассказать что это будет и для чего?

[Rokky]

Паша, ну вот если как то обобщить, это система управления гаражом и всем электрооборудованием внутри + там по мелочи.
В данном случае это там лампы, розетки, компрессор, ворота, комп, мельтимедия, система зарядки аккумуляторов, резервная система питания гаража (на случай если свет отрубят).
С помощью экрана и кнопок на нем можно управлять этими всем элементам или задавать режим работы + само ПО микросхем выполняет определенные заложенные функции:
- например выключит свет и электричество, если ты ушел и забыл это сделать и включит когда вернешься
- поддерживает определенную температуру в гараже (рассчитано больше на зимний период, там в связке работает печка + вентиляция)
- управляет вентиляцией гаража
- поддерживает давление в компрессоре и скидывает конденсат в системе
и т.п
Весь функционал еще до конца не продуман) Все ограничивается фантазией человек, в данном случае моего мастера, а фантазия у него хорошая
Ну и эти все доработки вылазят исходя из его опыта работы, что ему нужно и как удобно будет

как то так

[Паша]

Rokky, очень интересно. Было бы классно побывать потом на объекте и посмотреть как это все работает.
Шкаф управления с панелью где будет находится? Дома у владельца или непосредственно в гараже? Связь есть с системой через мобильный телефон со специальным приложением, например?

[Rokky]

Паша, я сам уже не дождусь когда это закончим, но все делается не спеша, детальки с Китая заказываем, думаем, ковыряем.. поэтому со сроком не готовности не понятно, а так, в перспективе я думаю увидеть сие чудо вполне реально будет, если не лень будет ехать от Минска 50км

Установка стоит за стенкой гаража, типо пристройки или второй комнаты, хз как ее назвать, в гараже будут только экраничики
Связи с мобильным уст-вами и сетью не делали, т.к человек не нужно. а это совершенно другие человека/часы

Хотя уже задумывался об этом и посматривают в сторону rasberry какой, как перспективы

[BaRsupillamy]

Rokky, вот и меня заинтересовало, а нельзя ли заменить такой объём на маленький компьютерик?
а 50 км в какую сторону? а то у меня как раз дача на таком расстоянии, но в сторону Молодечно

[Rokky]

BaRsupillamy, по слуцкой.
Ну смотря, что вы имеете ввиду под словом обьем!

Если вы говорите про 3 платы ардуины, то да, можно сделать полноценную графику на rasberry(по факту это почти полноценный маленький комп на Linyx) и на норм монитор выводить, а не на это "недоподобие" экрана. Но это решит вопрос только работы с пользователем + туда можно контролирующие алгоритмы свои написать, но входы и выходы с датчиков и т.п все равно будут на платах других.
Тут еще играет роль такой важный элемент: по факту у меня все платы не зависимы и центральная плата нужна только для общения с пользователем, т.е если сдохнет 1 плата, то все остальное будет работать, а не загнется вся система.

Если вы про железо, то тут уже врятли: для всех источников нужны релюшки, разъемы, преобразователи напряжения и т.п. При желании эту коробку можно уменьшить, убрать всякие доп экраны и т.п, Тут уже зависит от желание "заказчика" и что надо подключать. Там например, одни промышленные реле, которые идут на розетки, сами размером с кулак, так их еще 3 штуки.. уже сколько места надо..

Вообще, это все еще черновой вариант, как писал выше, сейчас идет сборка, запчастей еще многих нету.. потом аккуратненько уберется и сложится и не будет такого "вырвиглаз"? надеюсь

Вообще все можно, главное желание и возможности!

[Maxxtro2]

Rokky, Ну написал, так написал. Теперь знаю кого можно подергать при написании проекта

[Rokky]

Maxxtro2, это еще черновики
а так если че, спрашивай, чем смогу - помогу

[Maxxtro2]

Rokky, есть вопрос, не могу догнать как на TFT изменять время при смене времени на часах, у меня получается наложение цифр друг на друга

[Rokky]

Maxxtro2, используйте SetTextColor, в нем вторым параметром установите цвет фона шрифта.

вот тут вот пишут про это. + думаю документацию про метод можно почитать
нужный интерфейс

Код: Выбрать все

  void setTextColor(uint16_t c, uint16_t bg);

[Maxxtro2]

Rokky, Уже штудирую

[Maxxtro2]

Rokky, Полезная инфа, спасибо. В работе часов пока работает как положено, а вот с температурой - косяк, при переходе с минусовой на положительную
