arduino
Сообщение Bill Humble » 15 фев 2017, 19:23
255 умещается в один байт. 799 за глаза умещается в 2 байта.
Там коробочка принимает CAN, а отдает ACC для засыпания, и UART для индикации открытых дверей, работы климата, парковочной камеры и т.п. Теоретически сделать можно, но надо одновременно сниффить и CAN и UART, и сопоставлять полученное-переданное.
Там коробочка принимает CAN, а отдает ACC для засыпания, и UART для индикации открытых дверей, работы климата, парковочной камеры и т.п. Теоретически сделать можно, но надо одновременно сниффить и CAN и UART, и сопоставлять полученное-переданное.
Не умножай сущностей без надобности
Bill Humble
Maxxtro2
- Bill Humble
- Специалист
- Темы: 8
- Сообщений: 1523
- Зарегистрирован: 09 июл 2009, 00:12
- Авто: A4Q 1.8T AMB '04
- Имя:
- Откуда: Логойск
- Контактная информация:
- Статус: Не в сети
arduino
Сообщение Bill Humble » 15 фев 2017, 21:16
Volkswagen Touran 2010 года.
Что значит "добавить данные" не очень понял. Бридж через 10 минут после выключения зажигания убирает напряжение на проводе ACC. Было 12 вольт, становится 0 вольт. После этого магнитола гаснет и никакими кнопками ее уже не включить. Если включить-выключить зажигание, ACC появляется еще на 10 минут. Если послушать шину, там наверняка найдется событие "вытащен ключ из замка", можно привязать ACC к этому событию, и магнитола будет бренчать пока ключ в замке. Но придется восстановить и остальную логику - трансляцию еще кучи событий из CAN в компорт. А это гимор. тем более машина не моя. Вот я и пишу, что если бы владелец читал эту тему и любил ардуинить, то может сам реализовал бы.
Что значит "добавить данные" не очень понял. Бридж через 10 минут после выключения зажигания убирает напряжение на проводе ACC. Было 12 вольт, становится 0 вольт. После этого магнитола гаснет и никакими кнопками ее уже не включить. Если включить-выключить зажигание, ACC появляется еще на 10 минут. Если послушать шину, там наверняка найдется событие "вытащен ключ из замка", можно привязать ACC к этому событию, и магнитола будет бренчать пока ключ в замке. Но придется восстановить и остальную логику - трансляцию еще кучи событий из CAN в компорт. А это гимор. тем более машина не моя. Вот я и пишу, что если бы владелец читал эту тему и любил ардуинить, то может сам реализовал бы.
Не умножай сущностей без надобности
Bill Humble
Maxxtro2
- Bill Humble
- Специалист
- Темы: 8
- Сообщений: 1523
- Зарегистрирован: 09 июл 2009, 00:12
- Авто: A4Q 1.8T AMB '04
- Имя:
- Откуда: Логойск
- Контактная информация:
- Статус: Не в сети
arduino
Сообщение Bill Humble » 16 фев 2017, 08:11
Колхозить еще одну коробочку в дополнение к существующей? Проще уж нынешнюю переделать. Да и очкую я передавать включение зажигания. Мало ли чего к нему привязано.
Не умножай сущностей без надобности
Bill Humble
Maxxtro2
- Bill Humble
- Специалист
- Темы: 8
- Сообщений: 1523
- Зарегистрирован: 09 июл 2009, 00:12
- Авто: A4Q 1.8T AMB '04
- Имя:
- Откуда: Логойск
- Контактная информация:
- Статус: Не в сети
arduino
Сообщение Bill Humble » 16 фев 2017, 11:57
Я уже думал взять NE555, релюшку, и заколхозить простенький таймер. Но тогда она перестанет засыпать при извлечении ключа. А сам провод наличия ключа никуда далеко не идет, только в блок в рулевой колонке. Врезаться в него не менее стремно.
Проще дождаться, когда он машину наконец продаст. Никому кстати туран не нужен? Все как мы любим - TSI и DSG
Проще дождаться, когда он машину наконец продаст. Никому кстати туран не нужен? Все как мы любим - TSI и DSG

Не умножай сущностей без надобности
Bill Humble
Maxxtro2
Maxxtro2
- Rokky
- Наездник
- Темы: 3
- Сообщений: 423
- Зарегистрирован: 15 сен 2016, 14:41
- Авто: Audi A4 B8, 1.8 TFSI
- Имя: Жека
- Откуда: Минск
- Контактная информация:
- Статус: Не в сети
arduino
Сообщение Rokky » 18 окт 2017, 12:39
Скучно наработе, вот решил похвастаться последней своей работой, правда еще не совсем закончена .. приложение и железо для гаража, про себя называю "Умный гараж"
Рисунки немного черновики, но все-таки

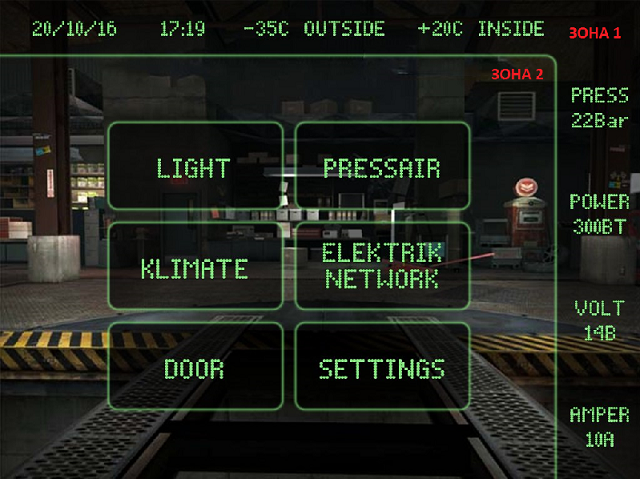

главное меню:
Думаю особо не нуждается в представлении, предоставляет интерфейс доступа к другим "экранчикам", отображает на все "экраны" текущую дату/время, температуру внутри и снаружи гаража, текущее давление компрессора, вольты и амперы в сети.
Имеет свои датчики, для этих измерений + включает/выключает экран при приближении или отдалении кого либо (датчик движения)

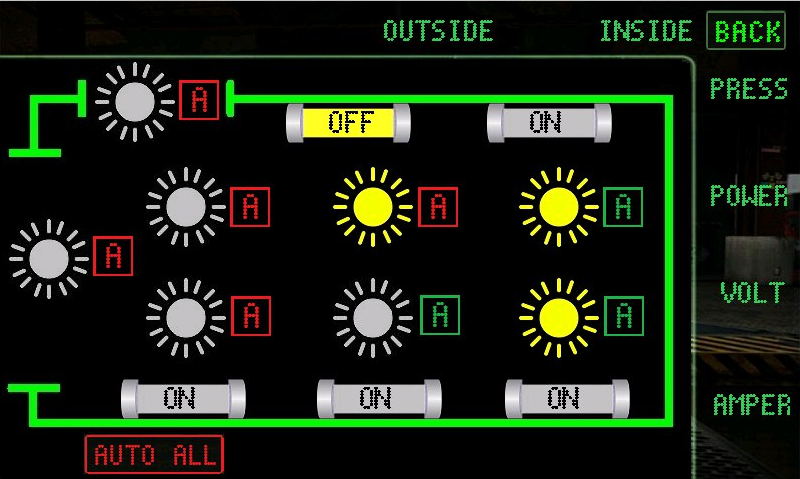

управление светом:
Позволяет включать/выключать свет в гараже.
Имеется 6 ламп обычных(настенных) и 8 ламп с датчиками движения + датчик освещенности
Последние лампы могу работать в обычном режиме (включить/выключить), а так же и в автоматическом.
В автоматическом режиме лампы используют показания датчиков движения и датчика освещенности. Если темно и есть движения -> лампы включатся, если нету или перестал приходить сигнал о движении, лампы выключаются через Nое время

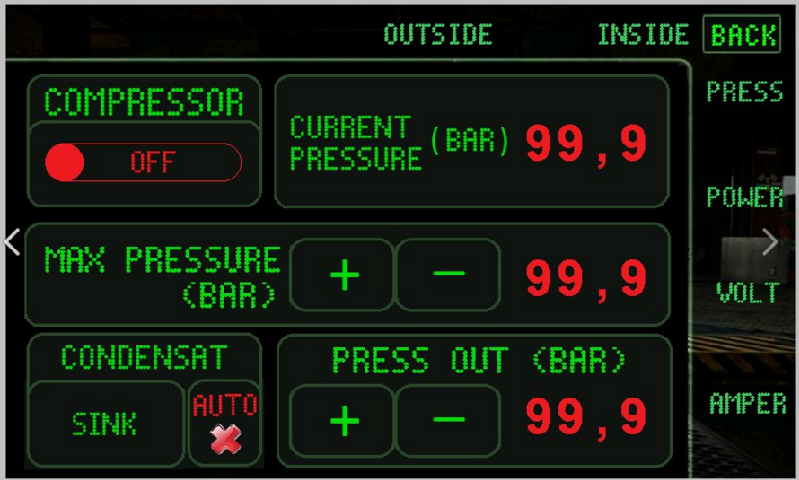

управление компрессором:
Собственно позволяет включать/выключать компрессор, устанавливать макс значение давления когда компрессор должен отключится и не качать, отображает это давление.
Для покраски были сделаны фильтры, которые собирают влагу из воздуха которые идет на пульверизатор, кнопка конденсат сливает то что накопилось.
Press Out еще осталось без назначения.

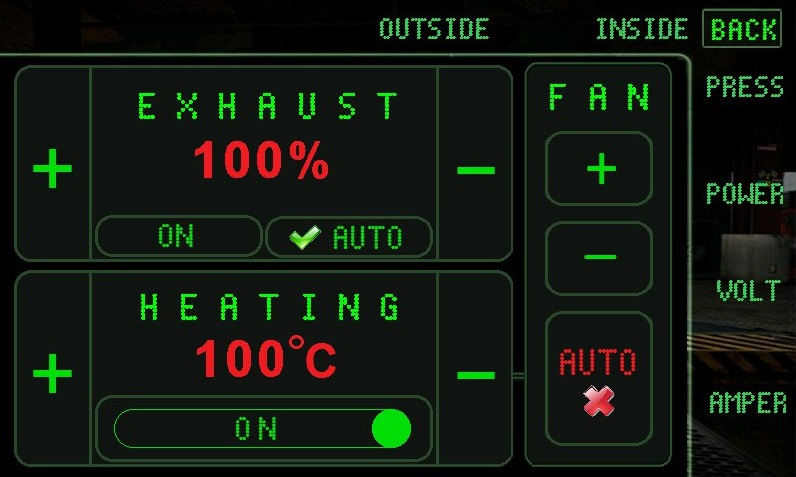

управление вентиляцией
Это часть еще не готова, но в двух словах, она позволит включать/выключать печку, будет управлять наддувом для печки, управления вентиляцией гаража

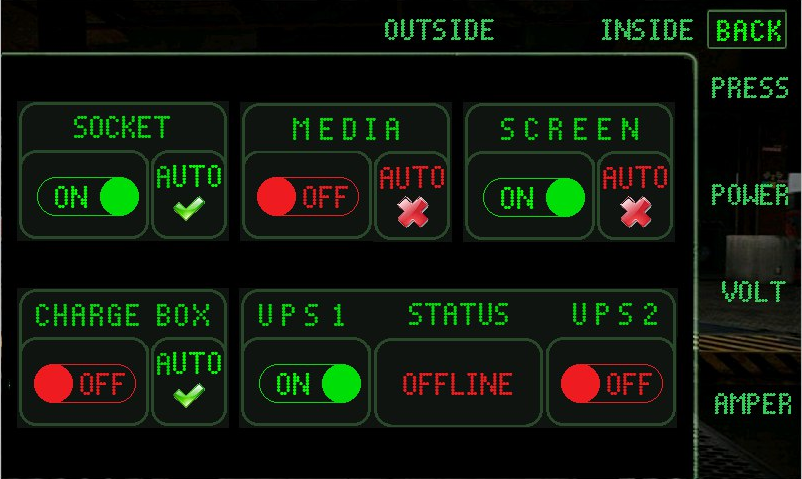

управление розетками и различной электрикой
Управляет электрикой гаража: включение выключение розеток, мультимедийной системы, монитора, управление резервным питанием гаража (бесперебойники), управление зарядкой бесперебойников

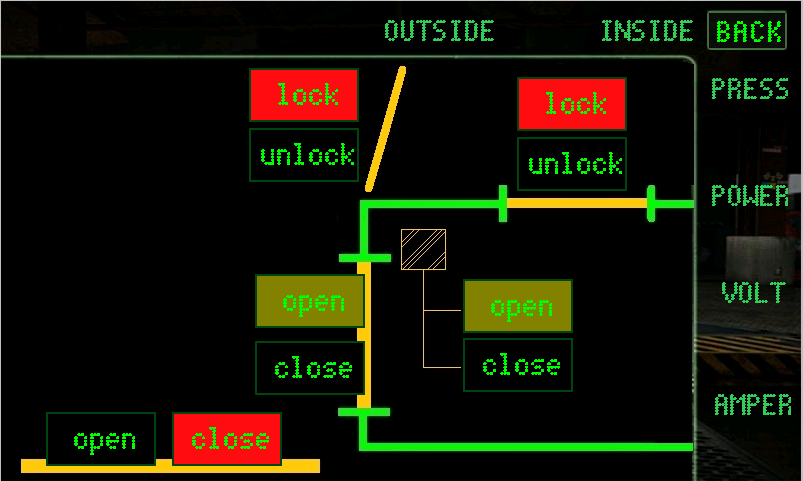

управление дверями, лючками и воротами
Тут с большего думаю из названия понятно, нажали кнопку открылись двери или ворота или лючек на крыше. Единственное, что ворота будут поддерживать одиночное нажатие и удерживание.
нажатие - жмем ворота открываются или закрываются
удерживание - ворота открываются или закрываются пока кнопка нажата

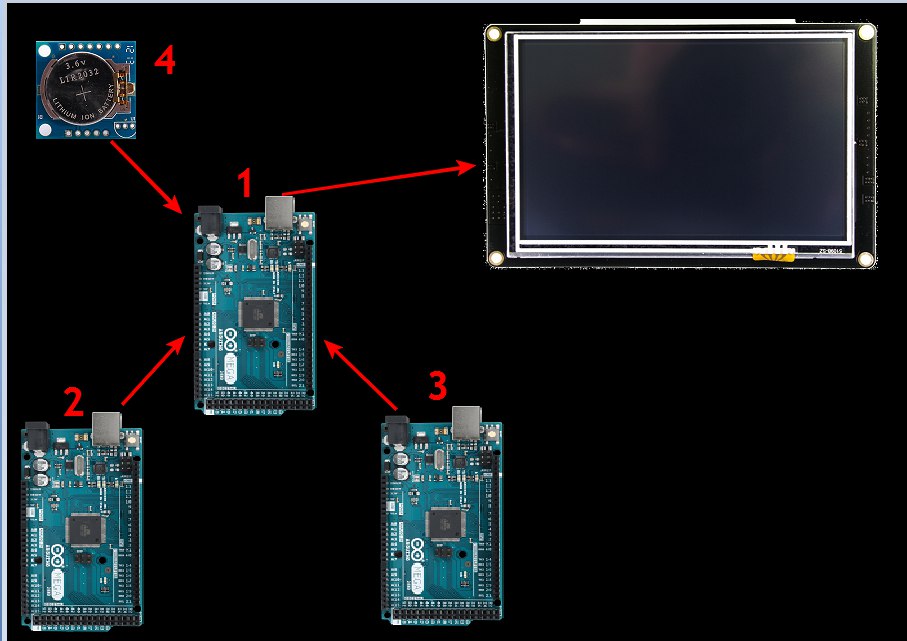

Основные контроллеры:
1. Экран Nextion 7 дюймов
2. 3 платы arduino mega
3. блок часов

Рисунки немного черновики, но все-таки

главное меню:
Думаю особо не нуждается в представлении, предоставляет интерфейс доступа к другим "экранчикам", отображает на все "экраны" текущую дату/время, температуру внутри и снаружи гаража, текущее давление компрессора, вольты и амперы в сети.
Имеет свои датчики, для этих измерений + включает/выключает экран при приближении или отдалении кого либо (датчик движения)
управление светом:
Позволяет включать/выключать свет в гараже.
Имеется 6 ламп обычных(настенных) и 8 ламп с датчиками движения + датчик освещенности
Последние лампы могу работать в обычном режиме (включить/выключить), а так же и в автоматическом.
В автоматическом режиме лампы используют показания датчиков движения и датчика освещенности. Если темно и есть движения -> лампы включатся, если нету или перестал приходить сигнал о движении, лампы выключаются через Nое время
управление компрессором:
Собственно позволяет включать/выключать компрессор, устанавливать макс значение давления когда компрессор должен отключится и не качать, отображает это давление.
Для покраски были сделаны фильтры, которые собирают влагу из воздуха которые идет на пульверизатор, кнопка конденсат сливает то что накопилось.
Press Out еще осталось без назначения.
управление вентиляцией
Это часть еще не готова, но в двух словах, она позволит включать/выключать печку, будет управлять наддувом для печки, управления вентиляцией гаража
управление розетками и различной электрикой
Управляет электрикой гаража: включение выключение розеток, мультимедийной системы, монитора, управление резервным питанием гаража (бесперебойники), управление зарядкой бесперебойников
управление дверями, лючками и воротами
Тут с большего думаю из названия понятно, нажали кнопку открылись двери или ворота или лючек на крыше. Единственное, что ворота будут поддерживать одиночное нажатие и удерживание.
нажатие - жмем ворота открываются или закрываются
удерживание - ворота открываются или закрываются пока кнопка нажата
Основные контроллеры:
1. Экран Nextion 7 дюймов
2. 3 платы arduino mega
3. блок часов
Последний раз редактировалось Rokky 18 окт 2017, 22:56, всего редактировалось 3 раз.
https://www.drive2.ru/r/audi/a4/453354483729040251/
Rokky
Maxxtro2
- Rokky
- Наездник
- Темы: 3
- Сообщений: 423
- Зарегистрирован: 15 сен 2016, 14:41
- Авто: Audi A4 B8, 1.8 TFSI
- Имя: Жека
- Откуда: Минск
- Контактная информация:
- Статус: Не в сети
arduino
Сообщение Rokky » 18 окт 2017, 14:20
Maxxtro2,
1. получается 1 плата - управляющая,
- отвечает за работу экрана, за любое взаимодействие (включения/выключения всяких кнопок, переходы и т.п)
- является коммутатором между платой 2 и 3 платой и моником, т.е получает команды от моника и направляет на нужную плату + обратная связь от плат, если например лампочка выключилась по таймеру или датчику движения, нужно ее и на экране выключить
- содержит в себе алгоритмы работы часов + некоторые мелки датчики которые находятся в зоне 1
2 и 3 плата отвечают за алгоритмы работы железа, всяких датчиков, сенсоров и т.п. Там на самом деле очень большой backend (большая коробка с железом), а эти 3 платы их только маленькая часть. Если будет интересно, скину как backEnd выглядит
он там бооольшой)
Много плат, получилось потому что нужно много пинов
ну и чтобы работало относительно параллельно
только сегодня купил блок часов DS3231, буду сегодня пытаться подрубать, поэтому пока ничего толком не смогу сказать
вот нашел инфу, пишут проблема в кварце, что на плате, не знаю видели или нет статью.
Как решение пишут, если убегают примерно на 1 время всегда, программно корректировать
Экран работает не плохо, достаточно шустро я бы сказал, однако напрягает отсутствие поддержки прозрачных картинок ну и среда такая, бесит немного
Немножко долго могут открываться "страницы", но это обусловлено тем, что вся логика переходов и т.п находится на ардуине и в момент нажатия на кнопку идет сигнал на плату, она решает что открыть дальше, делает инициализацию страницы, обновляет опрашивает нужны платы, чтобы выставить нужные состояния для элементов на экране и т.п
могу скинуть небольшой видос по скорости, но эта задержка не существенна в моем случае
Вообще в первый раз столкнулся с этим экраном, сейчас бы наверное кое что по другому реализовывал, опыт однако
1. получается 1 плата - управляющая,
- отвечает за работу экрана, за любое взаимодействие (включения/выключения всяких кнопок, переходы и т.п)
- является коммутатором между платой 2 и 3 платой и моником, т.е получает команды от моника и направляет на нужную плату + обратная связь от плат, если например лампочка выключилась по таймеру или датчику движения, нужно ее и на экране выключить
- содержит в себе алгоритмы работы часов + некоторые мелки датчики которые находятся в зоне 1
2 и 3 плата отвечают за алгоритмы работы железа, всяких датчиков, сенсоров и т.п. Там на самом деле очень большой backend (большая коробка с железом), а эти 3 платы их только маленькая часть. Если будет интересно, скину как backEnd выглядит

Много плат, получилось потому что нужно много пинов

только сегодня купил блок часов DS3231, буду сегодня пытаться подрубать, поэтому пока ничего толком не смогу сказать
вот нашел инфу, пишут проблема в кварце, что на плате, не знаю видели или нет статью.
Как решение пишут, если убегают примерно на 1 время всегда, программно корректировать
Экран работает не плохо, достаточно шустро я бы сказал, однако напрягает отсутствие поддержки прозрачных картинок ну и среда такая, бесит немного
Немножко долго могут открываться "страницы", но это обусловлено тем, что вся логика переходов и т.п находится на ардуине и в момент нажатия на кнопку идет сигнал на плату, она решает что открыть дальше, делает инициализацию страницы, обновляет опрашивает нужны платы, чтобы выставить нужные состояния для элементов на экране и т.п
могу скинуть небольшой видос по скорости, но эта задержка не существенна в моем случае
Вообще в первый раз столкнулся с этим экраном, сейчас бы наверное кое что по другому реализовывал, опыт однако

https://www.drive2.ru/r/audi/a4/453354483729040251/
Rokky
- Rokky
- Наездник
- Темы: 3
- Сообщений: 423
- Зарегистрирован: 15 сен 2016, 14:41
- Авто: Audi A4 B8, 1.8 TFSI
- Имя: Жека
- Откуда: Минск
- Контактная информация:
- Статус: Не в сети
arduino
Сообщение Rokky » 18 окт 2017, 22:51
Юра 80, ооххх, подробности)) мне кажется по названиям на кнопках все должно быть более менее понятно, хотяя..
Обновил пост выше, чтобы не плодить кучу сообщений.
Вообще еще много функционала в планировании и конечной точки пока еще не видно =)
Обновил пост выше, чтобы не плодить кучу сообщений.
Вообще еще много функционала в планировании и конечной точки пока еще не видно =)
https://www.drive2.ru/r/audi/a4/453354483729040251/
Rokky
- Rokky
- Наездник
- Темы: 3
- Сообщений: 423
- Зарегистрирован: 15 сен 2016, 14:41
- Авто: Audi A4 B8, 1.8 TFSI
- Имя: Жека
- Откуда: Минск
- Контактная информация:
- Статус: Не в сети
arduino
Сообщение Rokky » 19 окт 2017, 09:48
Юра 80, железа там уже очень много, даже на данном этапе, хотя готово только наверное 50%, в субботу скину фотку того, что спрятано от пользователя так сказать.
Но там просто ппц, там такой большой ящик получился
Но там просто ппц, там такой большой ящик получился

https://www.drive2.ru/r/audi/a4/453354483729040251/
Rokky
