Пару недель назад поднимали темку про светодиодные ленты в интерьере, что напомнило мне о том, что перед новым 2013 годом я думал обязательно к следующему, 2014, сделать стационарную гирлянду. Ессно, после НГ сразу об этом забыл, а тут после подъема светодиодной темы - опять вспомнил
Учитывая оперативность почты и таможни - экспериментировать с заказом от китайских друзей не стал. Оказалось, в Мн тоже можно купить светодиодные ленты и прочие к ним сопутствующие товары. Правда, цены не совсем китайские, но тут уже никуда не денешься.

Мутить эту гирлянду-подсветку было задумано за потолочным карнизом. Карниз не интерьерный, а для занавесок, длиной около 7 метров.

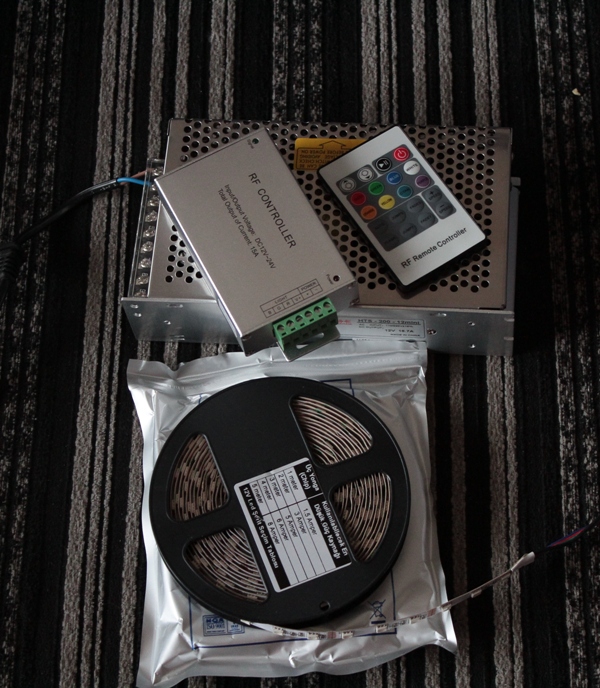

Для проведения работ было закуплено:

1.два рулона по 5 м светодидной ленты 60 светодиодов на метр 5050 в негерметичном исполнении
2.блок управления - который позволяет менять цвет и яркость свечения и делать пару простеньких эффектов
3.Блок питания 200Вт 12В 16А
4.Провод гибкий 1.5мм для подачи напряжения в нужное место.
Вообще, выбор оборудования для закупки был сложен и происходил в несколько этапов. Длина карниза - 7 метров. Ленты - 5.
Сначала взял одну ленту и блок управления к ней, на ток до 6 ампер (2Ах3 канала). Метр ленты потребляет 1.5 ампера, 5 метров соответственно - 8 ампер.
Крутил эту ленту возле карниза, думал, сомневался. Сделать у него подсветку с какой-нибудь одной стороны - как бы не правильно, посередине - тоже не очень понятно. В общем, нужна вторая лента и более мощный блок управления. Но соединять ленты последовательно - тоже не совсем правильно, токи будут течь выше номинальных, будет греться и в конце концов сдохнет. Правильно в моем случае - запитывать ленты из одной точки. Этой точкой у меня оказался простенок между окнами.

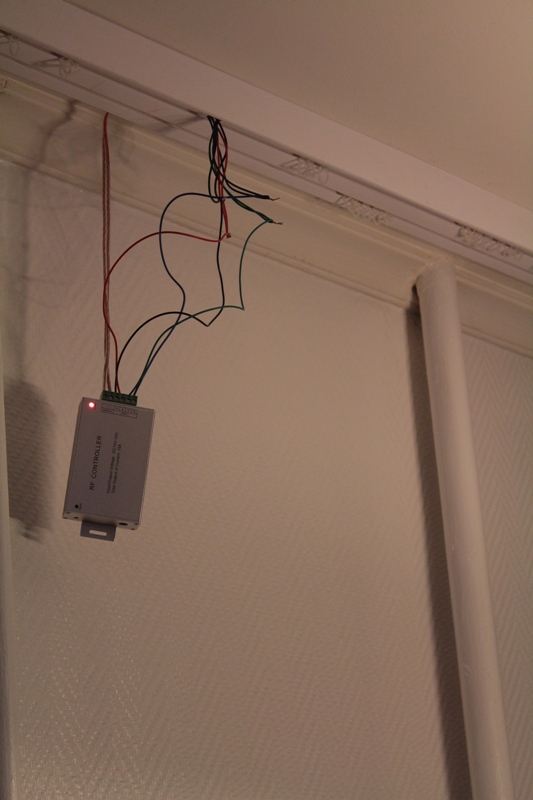

В этом месте будут сходится ленты, идущие к началу и концу карниза, там же будет находиться блок управления.
Напряжение питания 12В будет подаваться туда же по гибкому проводу, идущему внутри карниза.
Приступаем
Задача номер уно - снять карниз. Почти полностью.

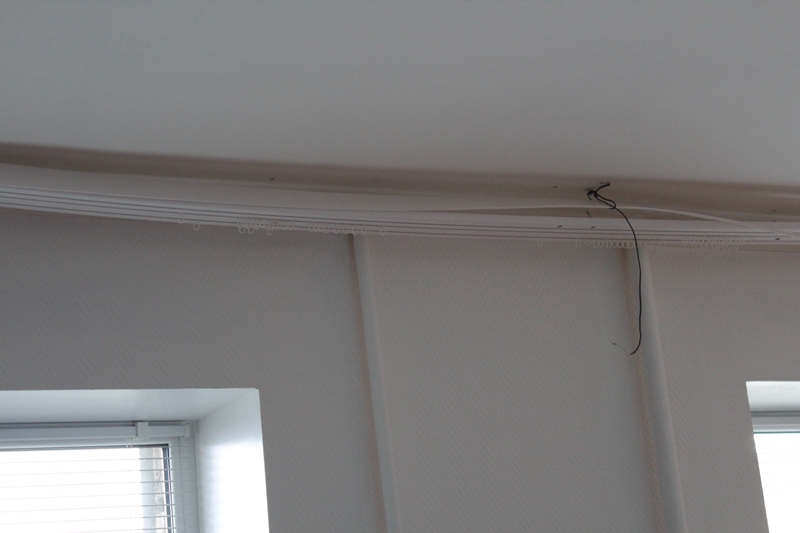

Протягиваем в него провод. От края, где будет находится блок питания до середины, где на стене будет находится блок управления.

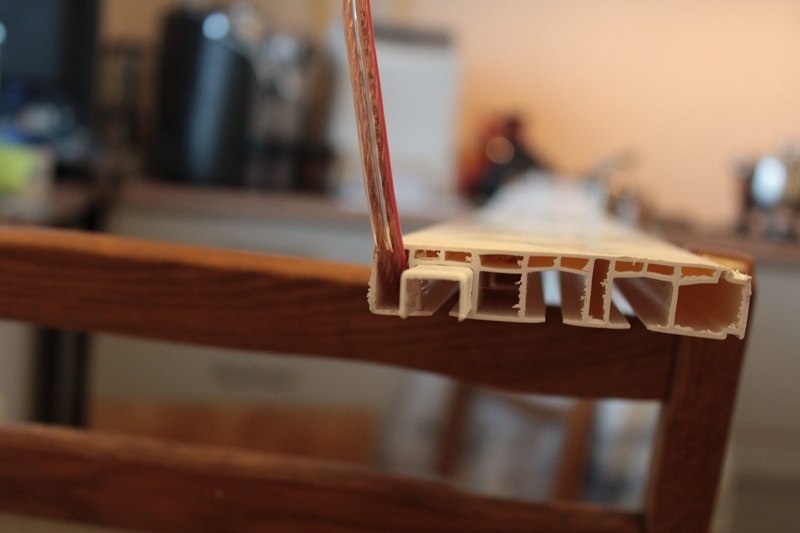

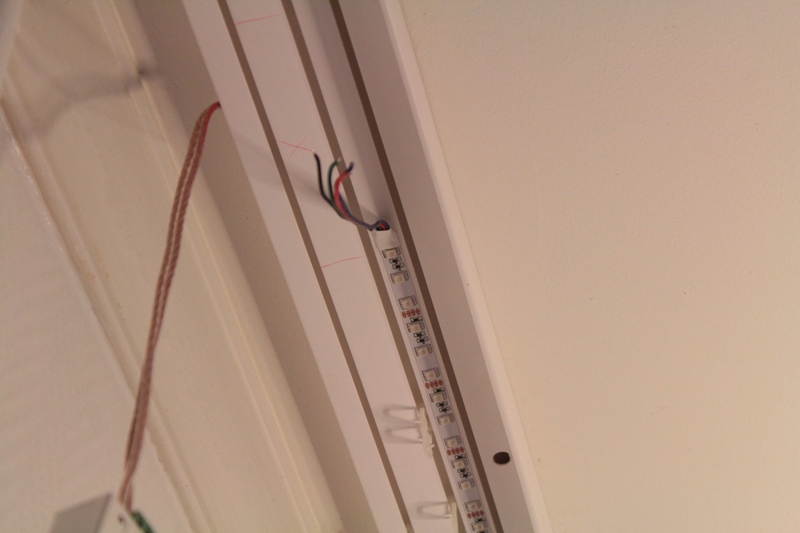

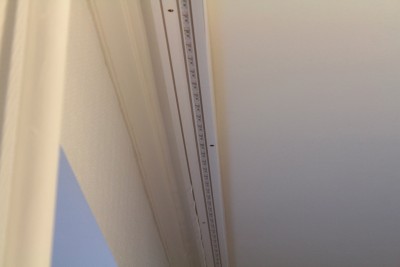

Приклеиваем ленточку к карнизу

Светить она будет вниз, вдоль стенки

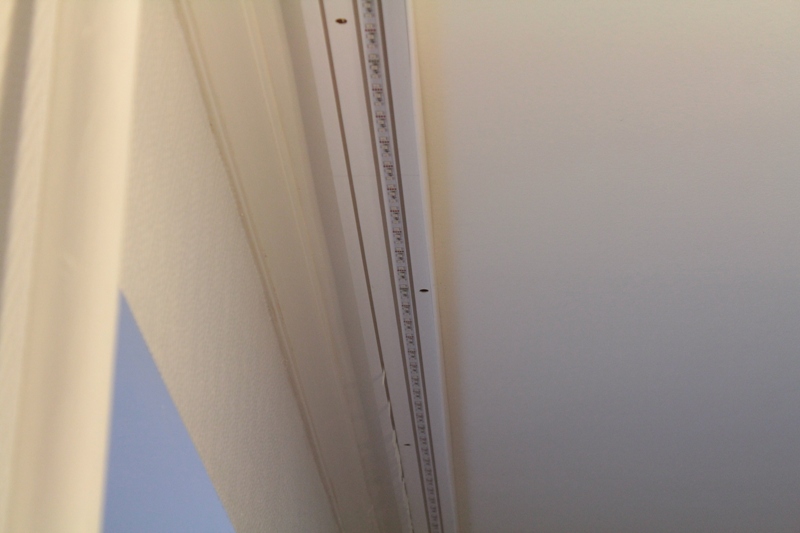

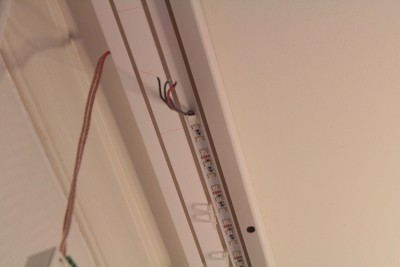

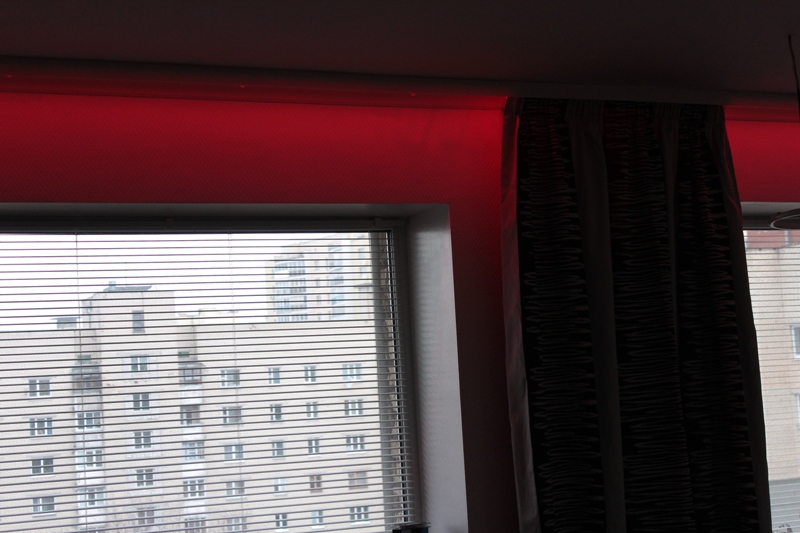

Временно подключаем для проверки

Все работает.

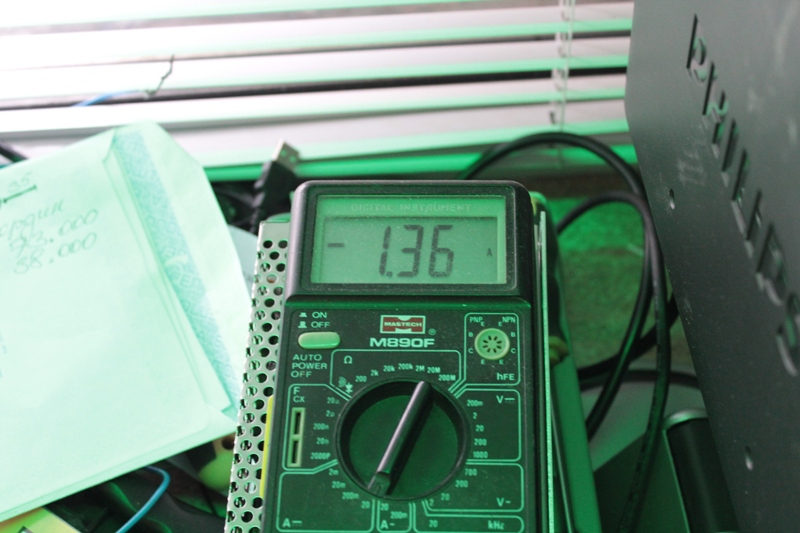

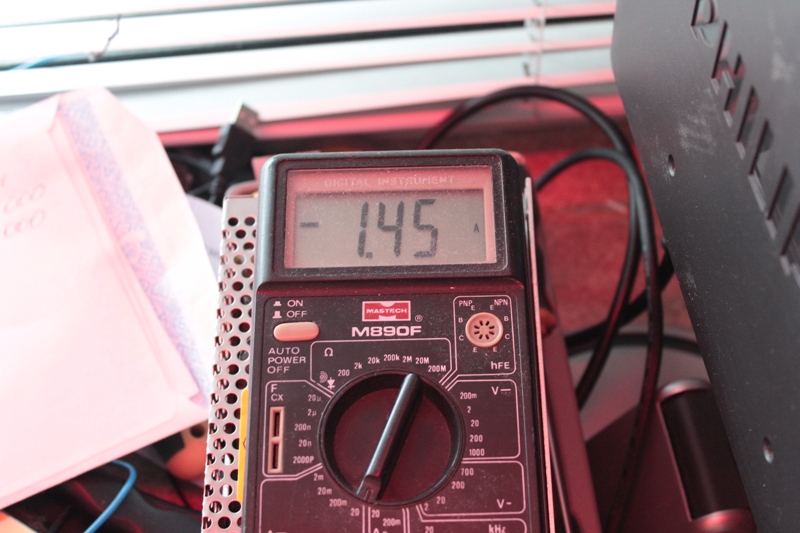

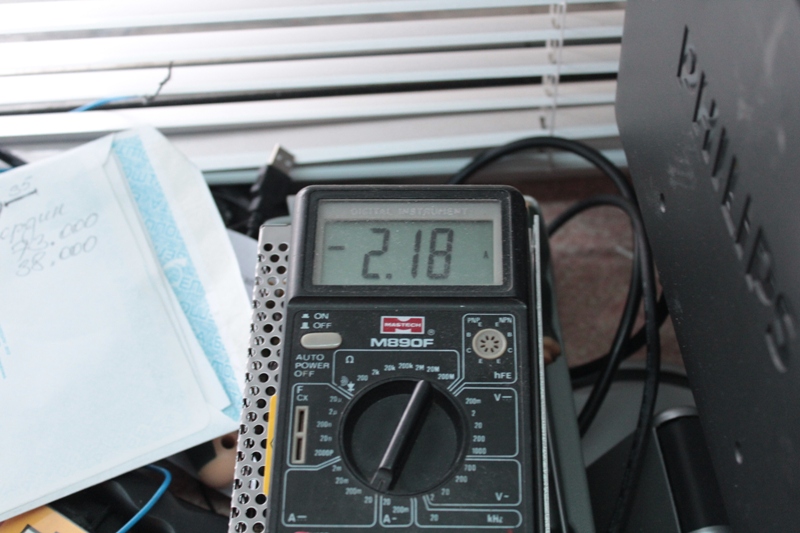

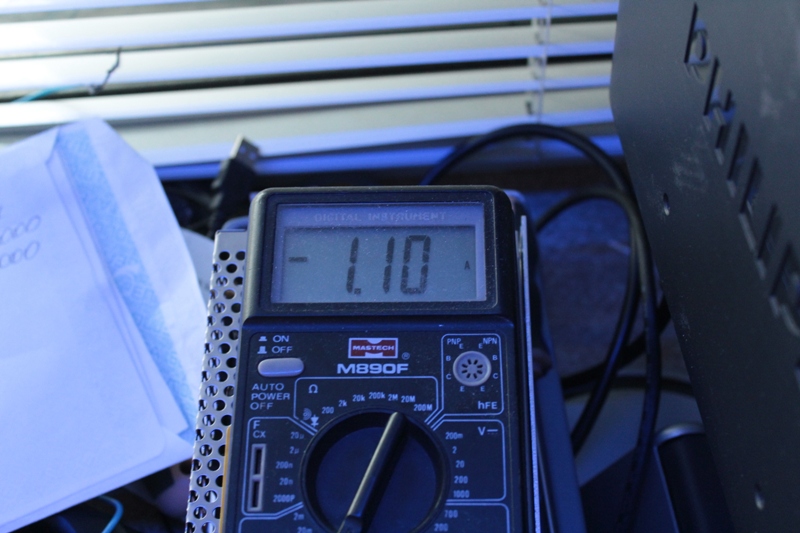

Замер тока по каналам
R

G

B

И белый

Какая-то хрень детектед
Пять метров должны потреблять в районе 8А, моих семь- около 11А, у меня же - только два...

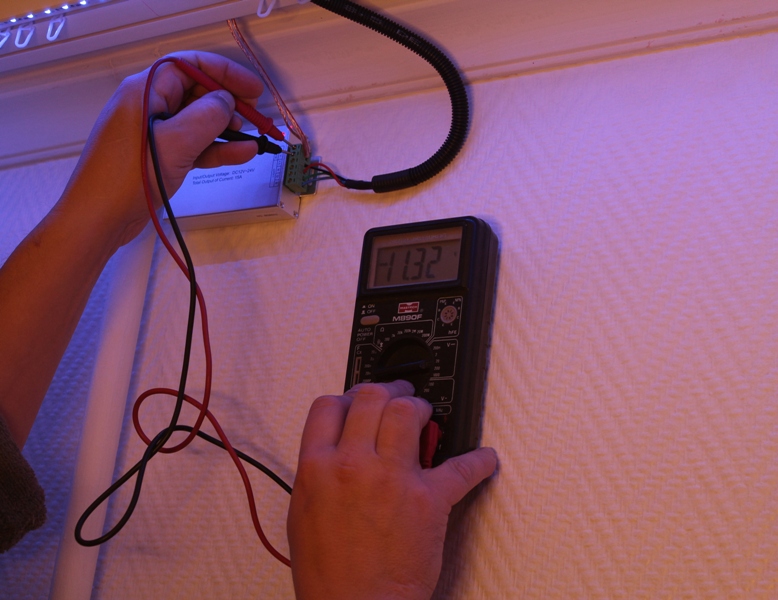

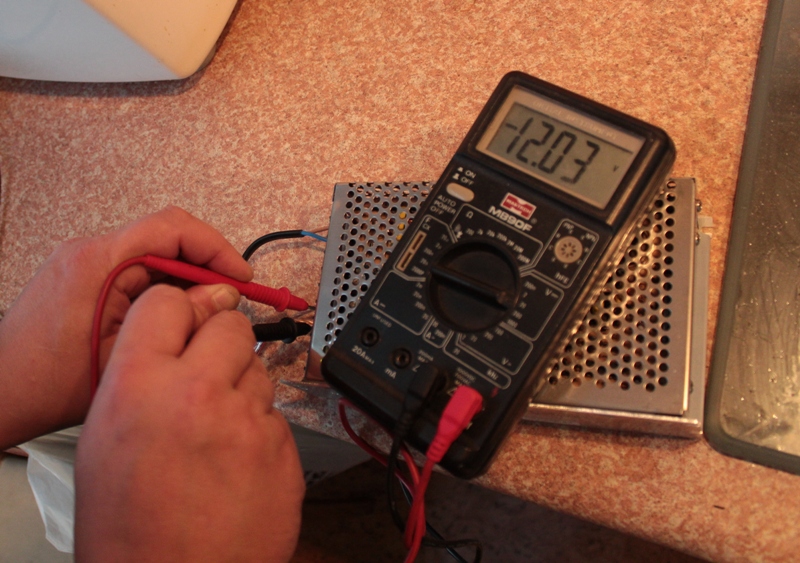

Измеряем напряжение на блоке питания

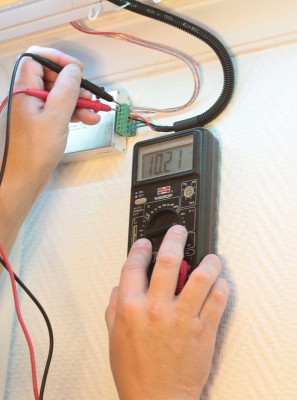

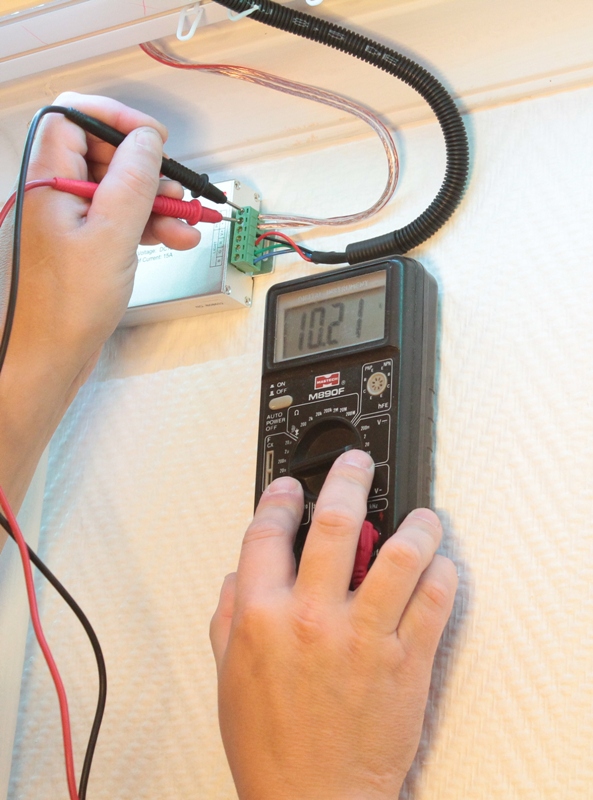

На блоке управления

Некоторые потери наблюдаются
Придется запас провода (а я его оставлял для увеличения ремонтопригодности системы, чтобы БП можно было снять со шкафа и расположить на столе) убрать.
Убираем, измеряем

Результат несколько лучше после обрезания полутора метров провода.
С таким напряжением светодиоды проживут несколько дольше. Пусть пока работает так.

Особая благодарность Властелину Колец за подгон правильного продавца ништяков

[Властелин колец]

Юра 80, получилось

[alexstr81]

Юра 80, идея очень понравилась - исполнение мона и запатентовать

[Юра 80]

идея очень понравилась

использовать карниз в качестве кабельного лотка? Это в самом деле супертема. Нужно Rehau это продать

[Freak]

в темноте как выглядит, фото интересно было бы взглянуть только еще подальше от окошка

[reggie]

Freak, ко мне приезжай, посмотришь )))

[Юра 80]

в темноте как выглядит

вечером сфоткаю. Собирался утром запечатлеть - но как-то (как обычно) бегал, собирался на работу.

ко мне приезжай

тоже по такой методике делал? На карниз? Делись секретами мастерства!

[reggie]

Юра 80, выбрал самый простой путь - при монтаже натяжных потолков сразу и эту опцию сделал установщик, то есть развлекухи для меня не получилось. Все реализовано абсолютно также, блок и лента выглядят также, правда я остановился на моноцвете - таким образом решена подстветка карниза во всех комнатах квартиры.Так что делиться нечем, только если хвастаться, раздув щеки

[Юра 80]

reggie, т.е. у тебя светит через потолок? Или снаружи наклеена лента?

[DIA]

Молодцы ребята, хоть правильное применение нашли светодиодам, а то в авто натыкают куда непопадя. в фары освещение итд.

[lesorub]

Юра 80, наш вам респект и уважуха
P.S.. почему у меня ассоциации

[reggie]

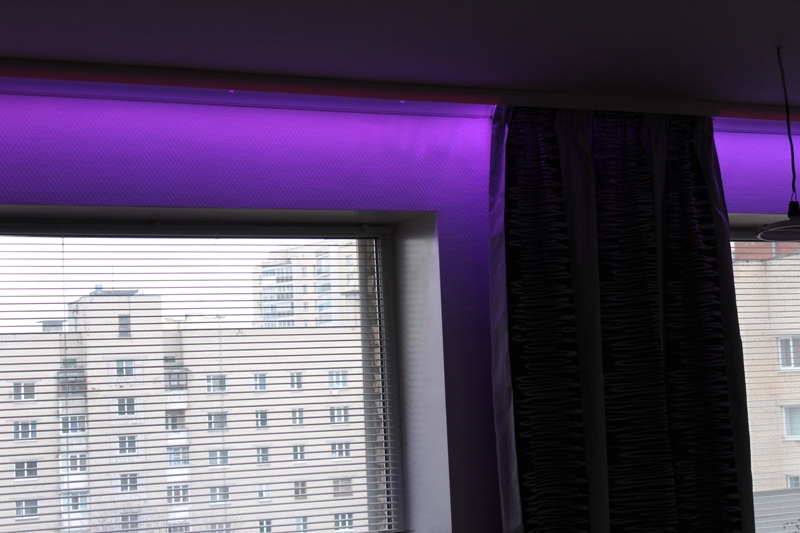

Юра 80, все сделано, так же как и на фото в первом сообщении темы, просто

и эту опцию сделал установщик, то есть развлекухи для меня не получилось. Все реализовано абсолютно также, блок и лента выглядят также, правда я остановился на моноцвете

Юра 80, зачет, за труды уважение

[Юра 80]

lesorub, ну у меня не только красный цвет
Можно даже зеленый сделать, как у дедушки ленина абажур был

[fender]

провод не очень.такое падение на 1,5 метрах .

[Юра 80]

провод не очень

вот и я о том же....
Брал акустический, медяха чистая (не сталь омедненная, я в курсе этих китайских приколов). И сечение 1.5, что как бы более, чем... Надо тестово на ПВС какой заменить, а если улучшится результат - заменить.

[Pank]

Юра 80, хорошо получилось
Сам никак не решаюсь к такому приступить - хочется в горке, под стекло сделать ...
от меня

[Юра 80]

горке, под стекло сделать

ИМХО интересней в торец стекла

[DIA]

Брал акустический, медяха чистая (не сталь омедненная, я в курсе этих китайских приколов).

Ой, наивные, не верте что говоряд и даже своим ГЛАЗАМ, все то что от привета из КЕТАЯ ПОЛНОЕ ФУФЛО, есть и в китае конечно детали но они бабла стоят, а лучше наших проводов и деталей нет из доступного загашника. Твои провода в лучшем случае алюминий, а так железо самое настоящее просто покрашены Буш у меня я те лекцию прочитаю про это и про перемаркировку итд итп, это ваще жопа на кондер пленочный вывод железный где надо токи ипульсные пихать, ну электролит ху бы с ним, зато наш древний перед любым магнитом устоял медь однако и настоящие материалы.

[Юра 80]

Твои провода в лучшем случае алюминий

тяжелые Алюминьку медненую видел - по нашим ПУЭ - палево.

железо самое настоящее просто покрашены

не магнитные, проверял

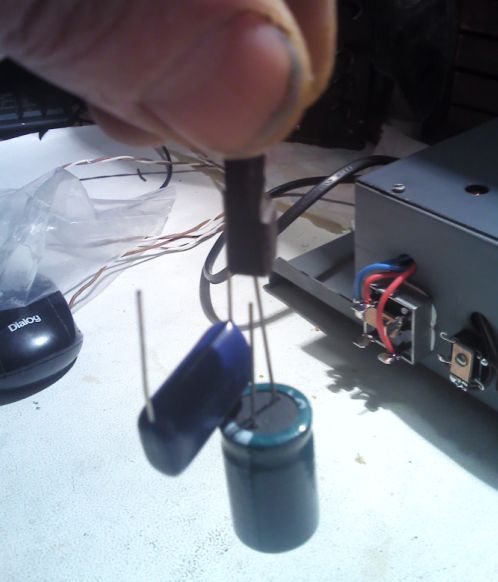

кондер пленочный вывод железный

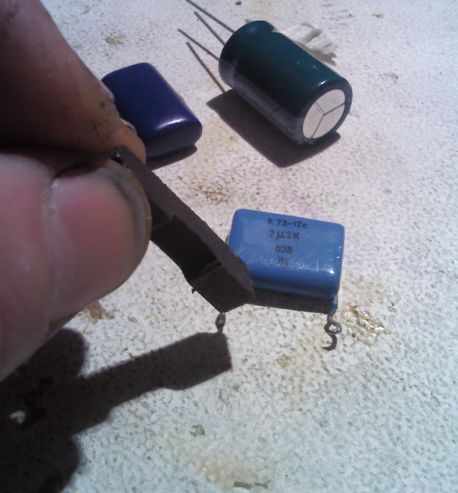

резаки видел такие на жданах - ножками липли к магнитам

[Юра 80]

Сегодня продолжил укрощение своей слаботочки.
Добыл странным путем провод ПВС-3х1.5
Подбросил параллельно имеющемуся - гирлянда стала гореть ярче, белый стал реально белым (до этого он был с легким зеленоватым оттенком). Измерение показало ток по этой линии 3.28А
Но - эта полторачка СОВЕРШЕННО не хотела протягиваться через карниз, толщиной она с мизинец примерно. Ее это спасло, но выводы я сделал.
Попав в материк (случайно) пошел в электротовары - задумка была глянуть на гибкие одножильные провода. И там они были. Долго сомневался между 4-кой и 6-кой, остановился таки на четверке. У шестерки как-то вид совсем пугающий.
Взял.
Армянский секас - вставить невставляемое Ну, затолкал в общем свежекупленный провод кобринского завода (не знал, что там завод кабельный есть) в мой лоток (он же карниз)
По скольку старый провод служил базой для вытяжки нового - совместных запусков не делал.

Сейчас ситуация такая:
напряжение на блоке питания 12.05
напряжение на блоке управления 11.89
ток 3.88

Сказать, стало ярче или нет - однозначно сложно очень, т.к. сравнивать яркость, которую видел утром с той, которую видишь вечером - сложно. Но - должно быть ярче. Правда, на паспортное потребление ленты я так еще и не вышел. Но блок питания вешать рядом с блоком управления я пока не готов. Хотя это как бы самая правильная и короткая дорожка. Стремно за занавеской держать китайский импульсник.
