Электрическая схема AUDI A6 (C6)

KVN1965 · Сообщение **KVN1965** » 16 июл 2012, 22:10

Я считаю, что это не пустая трата времени разобраться как работает моя машина, я же не открываю бизнес по ремонту авто. Хорошими диагностами никто сразу не родился.

KVN1965 · Сообщение **KVN1965** » 17 июл 2012, 12:31

Kikos писал(а):Прицепил пару страниц.

Классная вещь, Спасибо. А можно полный обьем или где можно скачать такую литературу.

igor33 · Сообщение **igor33** » 17 июл 2012, 14:50

С интересом буду наблюдать за этой темой, дабы убедиться, что ни хрена у вас не получится.

KVN1965 · Сообщение **KVN1965** » 17 июл 2012, 14:57

Все может быть. А Вы наблюдайте внимательнее.

SAE-12 · Сообщение **SAE-12** » 17 июл 2012, 17:18

igor33 писал(а):С интересом буду наблюдать за этой темой, дабы убедиться, что ни хрена у вас не получится.

Если б небыло поддержки между блоками, была б илюминация

.
Пару раз такое встречал.
Так что есть 3 варианта
- блок Gateway не хочет выдавать данные
- Проводка до диагностического штепселя
- сам VAG глючит.

DIA · Сообщение **DIA** » 20 июл 2012, 07:44

KVN1965 писал(а):Хорошо бы распиновку разьема 533, 14 и 15

Да..., зачем она вам? Я же вам схему положил и специально выделил что вам надо от резетки до блока, 11 и 24 контакт на блоке обведено красным, больше там нечего рыть кроме тупой замены блока, откл разъем и прозвонив эти контакты если они на земле то блок разобрать при помощи молотка, и устр неисправность делов то.

KVN1965 · Сообщение **KVN1965** » 20 июл 2012, 15:32

Контакты 11 и 24 не на земле. Если мерить с диагностического разьема контакты 6 и 14 между ними сопротивление 65 Ом, напряжение на них 2,4 В.

DIA · Сообщение **DIA** » 20 июл 2012, 17:08

KVN1965,
А какое сопротивление проводов между если отклчить разъем с блока интерфейся, должно быть бесконечность.

KVN1965 · Сообщение **KVN1965** » 20 июл 2012, 17:40

Да, если отключить между собой бесконечность. Подключал осциллограф, движения на шинах нет.

DIA · Сообщение **DIA** » 20 июл 2012, 19:46

Получается проблема в блоке.

KVN1965 · Сообщение **KVN1965** » 20 июл 2012, 19:56

Доставать молоток?
Покупать новый?
Или возможно найти бу и поставить?

Добавлено спустя 8 минут 51 секунду:

SAE-12 писал(а):- блок Gateway не хочет выдавать данные

На блок должен подаваться сигнал на разрешение?
Или просто потому что сдох?

SAE-12 · Сообщение **SAE-12** » 20 июл 2012, 20:08

Kikos писал(а):Как вариант, подкинуть другой блок Gateway. Включится защита компонентов, но на связь при этом он выходит, пробовал. Без него автос мертвый, заводится и глохнет. Снимается он легко, на двух винтах висит.

Попробуй на время найти и заменить.
По идее должен ремонтироваться,

KVN1965 · Сообщение **KVN1965** » 20 июл 2012, 20:13

Да где его взять другой?
А кто нибуть вскрывал, схемка блока есть?

DIA · Сообщение **DIA** » 20 июл 2012, 20:15

KVN1965 писал(а):Доставать молоток?Покупать новый?Или возможно найти бу и поставить?

Думаю лучше найти бу или подкинуть так сказать, блок должен отвечать по кан шине и там ругатся, но это отдельная история прописать от защиты компонентов нет проблем у официалов, главное что бы блок был не краденый и небыл в базе угона, а то могут и арестовать, второй вариант акуратно разобрать блок проследить дорожки на какой чип идут окисления итд этим должны заниматся элктронщики, молотком постучать по нему не лучший вариант этим всегда можно занятся апосля решения проблем если окажется лишним, удачи.

Добавлено спустя 1 минуту 58 секунд:

KVN1965 писал(а):А кто нибуть вскрывал, схемка блока есть?

Гатевей не вскрывал, другие разные да, а вот схемки это сов секретная инфа только думаю у производителей блоков.

Добавлено спустя 2 минуты 28 секунд:

KVN1965 писал(а):Да где его взять другой?

На разборках, это не ходовой блок, главное со своего выписать номерок и искать такой же вот тут возможны проблемы.

Nikolay M. · Сообщение **Nikolay M.** » 27 июл 2012, 11:36

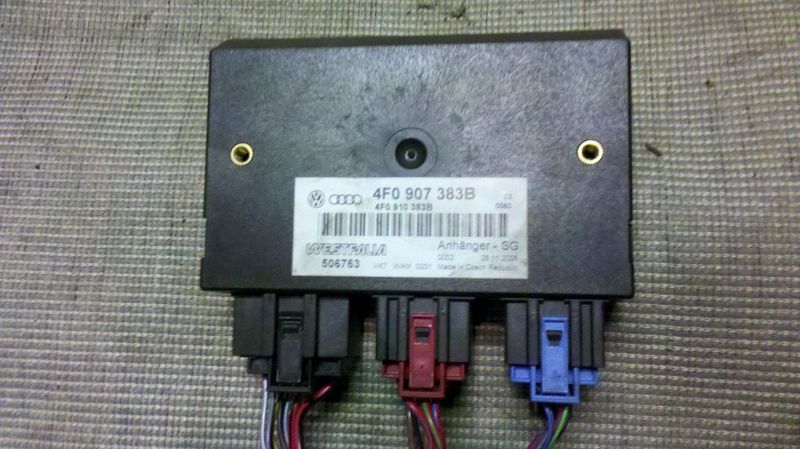

Дайте эл.схемку подключения фаркопа на С6. Модуль согласования где стоИт?
Вот такой.

Nikolay M. · Сообщение **Nikolay M.** » 02 авг 2012, 23:31

Народ, дайте распиновку.

Сообщение **Паша** » 03 авг 2012, 00:56

Nikolay M., все с фаркопом упражняешься

Держи инфу. Думаю все доступно и понятно.

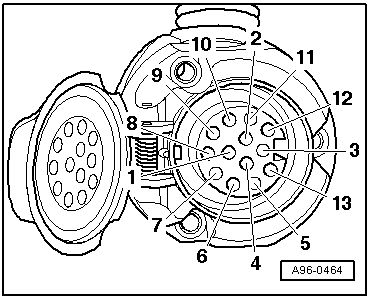

Расположение контактов в розетке для тягово-сцепного устройства

: 10.jpg (38.67 KiB) 7990 просмотра

Розетка для тягово-сцепного устройства, 13-контактная (варианты для разных стран)
1 - Клемма BL (левый указатель поворота)
2 - Клемма NSL (задний противотуманный фонарь)
3 - Клемма 31 (масса)
4 - Клемма BR (правый указатель поворота)
5 - Клемма 58 R (задний правый фонарь)
6 - Клемма 54 (стоп-сигнал)
7 - Клемма 58 L (задний левый фонарь)
8 - Клемма RF (фонарь заднего хода)

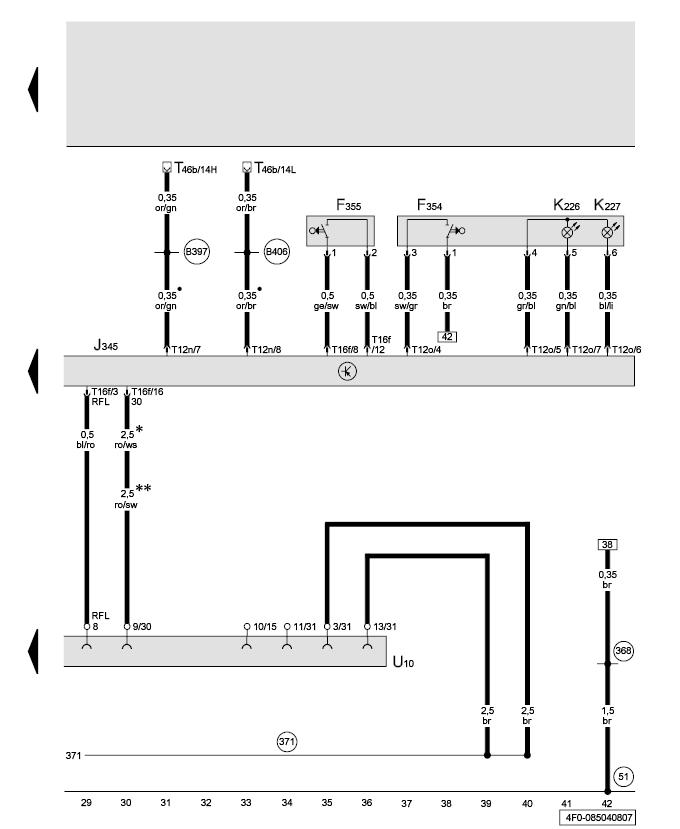

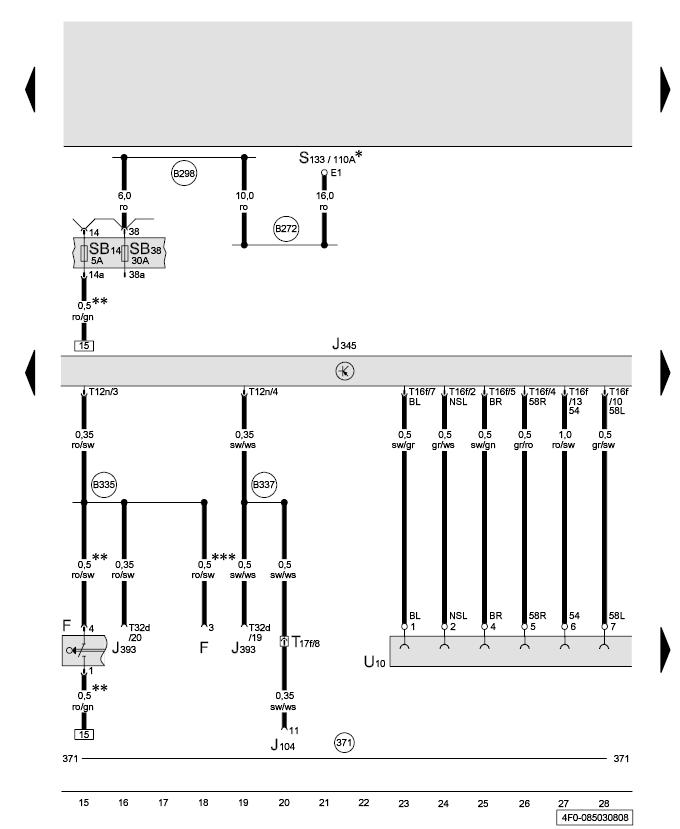

Распиновка (схемы):

: Trailer detector control unit, fuses.JPG (37.91 KiB) 7990 просмотра

Расшифровка контактов по каждой схеме:

Printing from Tmplt6.pdf: (201.74 KiB) Загружено 886 раз

Удачи в установке. :gamer:

Nikolay M. · Сообщение **Nikolay M.** » 03 авг 2012, 10:19

Паша писал(а):Nikolay M., все с фаркопом упражняешься
Удачи в установке.

Спасибо, дружище :drinks:

. Все упражняюсь, год искал фаркоп, теперь похоже у меня их два :Laie:

KVN1965 · Сообщение **KVN1965** » 11 авг 2012, 19:43

Сегодня отремонтировал блок, диагностика заработала.
Всем огромное спасибо за консультации и помощь.

igor33 · Сообщение **igor33** » 11 авг 2012, 20:12

И что ж в нём поломалось?
