пожалуйста подскажите:где находится реле включения свечей накала,как его проверить? спиралька на панели тухнет через секунду,характерного щелчка реле не слышу,мотор заводится долго,как без свечей))

[Kikos]

Схему прицепил, по ней стоит не реле, а блок управления свечами, может поэтому и не щёлкает.

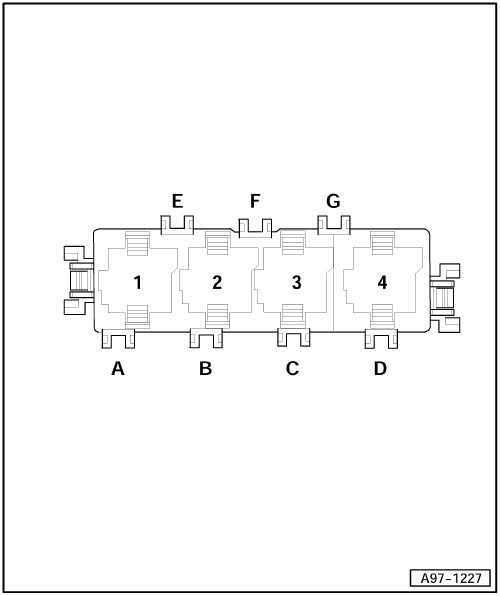

Не мешало бы проверить предохранитель S125 на 80A (на рис. буква B и блок управления - цифра 3).

Реле и пред.jpg (24.45 KiB) 5316 просмотра

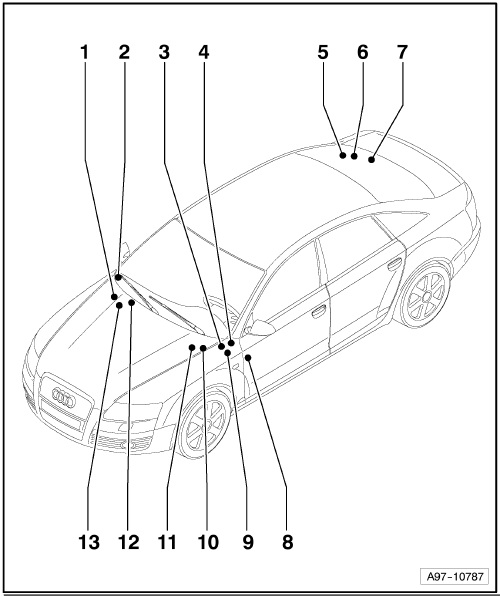

а стоит это добро под капотом, где цифирка 1

Но я думаю, если бы не работал блок, то било бы ошибку.

[popov_]

по ней стоит не реле, а блок управления свечами, может поэтому и не щёлкает.

щёлкает...проверено...там блок, а в блоке реле...пока крышку блока (а она герметична) не снимешь, хер услышишь...и то, совсем тихо, не так как, к примеру, реле фена

[ediksamara]

ваг-комом сделал тесты испонителей,все работает:блок управления прогревом ,реле слабого и сильного нагрева,слышны щелчки)) пробовал отключать ДОЖ G62,ничего не изменилось,реле так и не включилось)) нет никаких ошибок,не знаю,куда еще лезть))

[popov_]

спиралька на панели тухнет через секунду

не знаю как на БЛБ, а керамич свечи греют (и спираль на приборке соотв) МАКСИМУМ 2 сек...потом вполнакала...если напруга на свечи подается, то банально попытаться заменить свечи...не так уж и дорого

[ediksamara]

в том то и дело,что даже реле не включается,а свечи проверял,все рабочие)))

[DIA]

ваг-комом сделал тесты испонителей,все работает:блок управления прогревом ,реле слабого и сильного нагрева,слышны щелчки)) пробовал отключать ДОЖ G62,ничего не изменилось,реле так и не включилось)) нет никаких ошибок,не знаю,куда еще лезть))

Когда делаете тест подключитесь туда где у вас искрило

свечи проверял плюсовым проводом,все искрят,ошибок ваг-ком не выдает))

контролькой лампочкой итд и посмотрите будет ли там что моргать?
Впринципе косвенно можно определить по вольтметру или по плафону освещения в момент вкл реле должно притухать чуть чуть.

[Kikos]

Как определяете, что реле не включается? Инструментально или на слух?

[ediksamara]

включил плафон,он притухает на долю секунды всего,когда делал тест через ваг-ком было слышно,как реле щелкает)))

[Kikos]

и то, совсем тихо, не так как, к примеру, реле фена

Что-то мне кажется, что Вы запускаете тест фена, а не свечей накала, и слышите как щёлкает реле.
Наводит на эту мысль цитата: "все работает:блок управления прогревом ,реле слабого и сильного нагрева,слышны щелчки" - это фен, к свечам отношения не имеет.

[ediksamara]

как фен,если в тесте обозначено-активировать реле накала?

[DIA]

ediksamara,
Послушайте, ваше реле накала а вернее блок управления свечами накала J179 находится там же где и блок управления двигателя J248 в водозащищенном коробе под капотом справа по ходу движения ближе к лобовому стеклу и закрыта вся эта кухня еще пластиком декоративным, и вот когда это реле цокает то вы можете его и не услышать с салона, вам все дали и показали осталось только проглатить, подключитесь контролькой к проводке свечи лучше всего ззади гбц там разъем есть сделайте тест и посмотрите будет ли моргать контролька при тесте.

[KVN1965]

Помогите схемкой. Вероятно где то обрыв по can шине. Шнурок подключаю, а тест по can не проходит. Или советом. Благодарю.

[DIA]

KVN1965,
По подробней, как понимаю тест на шнурке не проходит кана? Просто непонятно что где непроходит, если можно скриншены выложите, а на другом авто пробовали?

[KVN1965]

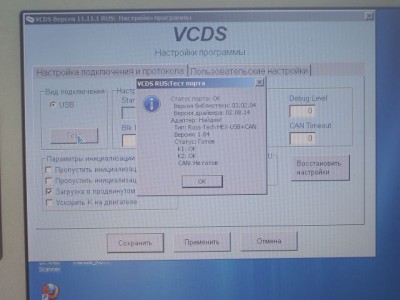

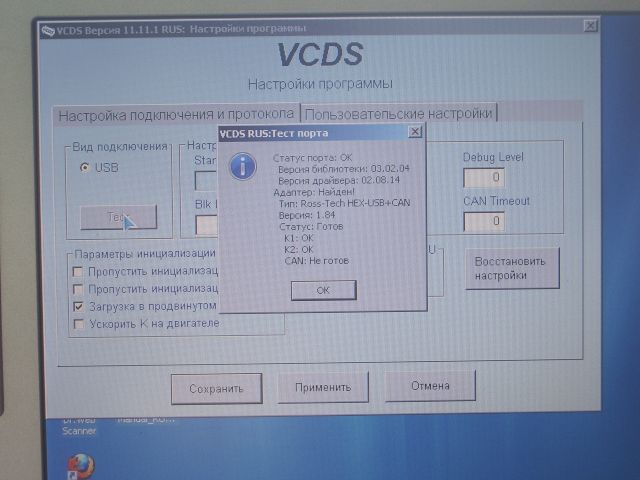

Да, на другом авто пробовал, шнурок работает. Когда запускаем программу, нажимаем кнопку тест, всплывает окно- к1- ок, к2 - ок, can - не готов.

[SAE-12]

Скорей спалил Кан шину, оно б по любому что то б нашло.
Попробуй посмотреть другим VAGом

[KVN1965]

Пробовал, тоже самое. Свой пробовал на другой машине работает.

[SAE-12]

Какие машины смотрел им, может там нет КАН,
или КАН не тот что ты думаешь, так я видел спокойно Гольфа 4, а на 5 не пустила.

[KVN1965]

Такую же почти а6 с6 только дизель с автоматом, год не знаю.

[DIA]

KVN1965,
Так вы уверены что шнурок гуд, а дело в автосе, тогда точные данные агрегата дайте постораюсь посмотреть.
