Электрическая схема AUDI A6 (C6)

popov_ · Сообщение **popov_** » 15 дек 2012, 18:40

     Оффтопик:
alexstr81, давай не будем обсуждать эту ГЛОБАЛЬНУЮ проблему с оригинальной заглушкой...у меня немного ДРУГАЯ проблема

Интелегент

popov_ писал(а):Интелегент, ну почитай ты чуть выше

Да ты как маленький, да прочитал, ты думаешь что у всех точно такие авто как у тебя, в природе нет двух одинаковых ауди кроме зондеров, поэтоиму и спецом и просил, как хочешь, мне это надо, к слову близкому родственнику на днчях подогнали десятого года так пол дня разбирался с фарой по комплектухе со всеми прогами, что бы иметь представление что это..., но я её раком поставил ресничка светодиодная как молодая стала светить.

popov_ · Сообщение **popov_** » 16 дек 2012, 09:59

Интелегент, не ну я ж те объяснил всю суть вкратце

продолжение...исключение радио (или как там оно называется...может магнитола) ничего не дало...на очереди усилитель :sorry:

...но вот возникает вопрос...а не может ли каким-то образом драть мозг энергоменеджер J644 гр. 61...по логике вещей он же ДОЛЖЕН отключать ММИ при "засыпании" авто

...или нет :unknown:

Властелин колец

popov_ писал(а):.а не может ли каким-то образом драть мозг энергоменеджер J644 гр. 61...по логике вещей он же ДОЛЖЕН отключать ММИ при "засыпании" авто ...или нет

popov_, посмотри SSP 326, 287, 234

Интелегент

Да херня все эти ээээссспээшки. мозг надо включать., ситема антен интегрирована с обогревом, и вот с чего надо рыть и само путем станет-ПОЧЕМУ ПРИ ВКЛ ОБОГРЕВА ТУХНЕТ РАДИО, да потому что плюс питания или минус в разных конфигурациях можно представить с подогреава приходит на антену или наоборот, и я уверен нет никаких ошибок по диагностике, Я бы для для начала начал вот с этого предохрана 41.

Попытался поочереди отключать раземы вот эти.

А конфигов антен этих куева туча а вы молчите как партизан у сИдане.

А вот сама подключалка антен, И вникнете Z24 И R24.

Удачи партизан.

Добавлено спустя 17 минут 15 секунд:
Да и еще вспомнил, правда не на А6, такого плана чудеса встречались когда стекло было меняоно и нето по комплектации, типа радио неработает подогрев не там греет итд.

Властелин колец

Интелегент писал(а):Да херня все эти ээээссспээшки

конечно ерунда, по сравнению с твоими схемами... я выложил так, для общего развития

Интелегент

Властелин колец писал(а):конечно ерунда, по сравнению с твоими схемами...

Схемы схемы, да причем тут схемы, просто надо иметь представление с чем имеем дело, эти производители так наизголялись. базик класик хиг лайн оф лаин итд, как начинаешь разбиратся сразу начинает чесатся в нескромных местах, ИДИОТЫ, для управления сраного светодиода поставить плату как в компе материнка, сразу так и хочется сказать пидарасы.

Интелегент писал(а):пол дня разбирался с фарой

Казлы! А им пофиг потребитель платит за все, а можно обоитись чипом в семьсят центов и одним мосфетом за двадцать центов.

popov_ · Сообщение **popov_** » 16 дек 2012, 17:19

Властелин колец писал(а): посмотри SSP 326, 287, 234

326 уже читал, остальные надо где качнуть глянуть

Интелегент писал(а):ПОЧЕМУ ПРИ ВКЛ ОБОГРЕВА ТУХНЕТ РАДИО,

спасибо за проделанную немалую работу :thanks:

, но...это немного из другой оперы...то, что шипит радио при включении обогрева меня волнует в самую наипоследнейшую очередь :pardon:

...утечка тока - вот, что меня заботит...кстати...совпадение или нет...месяц назад одноклубник попросил глянуть/сверить настройки ММИ в скрытом меню...сверились, я 99% !!!!! ничего не менял у себя (1% оставляю на случайности)...на следующий день, ВОТ ТАКОЕ СОВПАДЕНИЕ!!!, сдох аккум...может я случайно (но повторюсь, не в первый раз я туда залазил и на этот раз НИЧЕГО не трогал) к примеру включил какой девайс, у меня отсутствующий

...сегодня лазил по панели ММИ, жмякнул кнопку NAME, выскочила куча каках-то эфемерных абонентов...а такое ощущение, что раньше их не было...телефона то у меня в опциях нет
кароч сломал себе всю голову :hang:

...сегодня отключил усилок, закольцевал оптику, но...чувствую не в этом дело...зря все эти эксперименты с закольцованными девайсами, но...достаешь предохран (усилителя или антенный) и все становится правильно и чудесно...теперь как идиот перед постановкой машины на несколько часов достаю предохран, потом ставлю на место...только так получается сохранять баланс энергии

Интелегент

popov_ писал(а):спасибо за проделанную немалую работу , но...это немного из другой оперы...то,

Как с тобой тяжело. Все из этой. вот ты сам

popov_ писал(а):но...достаешь предохран (усилителя или антенный) и все становится правильно

А я тебе че.

Интелегент писал(а):с этого предохрана

Я все прекрасно въехал что у тебя,

popov_ писал(а):...утечка тока - вот, что меня заботит...

и наверное бегу впереди поезда, поэтому ты уж давай сам, если не из той оперы, и не можешь въехать вот в это.

Интелегент писал(а): ситема антен интегрирована с обогревом, и вот с чего надо рыть и само путем станет-ПОЧЕМУ ПРИ ВКЛ ОБОГРЕВА ТУХНЕТ РАДИО, да потому что плюс питания или минус в разных конфигурациях можно представить с подогреава приходит на антену или наоборот, и я уверен нет никаких ошибок по диагностике,

Пока, удачи :hi:

igor33 · Сообщение **igor33** » 16 дек 2012, 19:26

Попов, зайди в радио, сетап, первая строчка должна быть - выкл.
Это дорожные сообщения, авто может ждать сигнала и не спать.

popov_ · Сообщение **popov_** » 16 дек 2012, 19:59

igor33 писал(а):Попов, зайди в радио, сетап, первая строчка должна быть - выкл.

читал уже такое в РУшном форуме...надо будет канеш проверить, хотя и маловероятно там собака порылась...а что, она (ТП или ТМЦ не помню точно) РЕАЛЬНО может во сне ТАК тянуть или это скорее байки??

Интелегент, ок завтра проверю этот S41 (40А) сзади в правой нише

Властелин колец

popov_ писал(а): но...это немного из другой оперы...

popov_, слушай что Игорь говорит

igor33 · Сообщение **igor33** » 16 дек 2012, 23:03

Радиостанция к примеру может посылать "ложный" сигнал дорожных сообщений.

popov_ · Сообщение **popov_** » 17 дек 2012, 17:59

igor33, было откл

popov_ писал(а): ок завтра проверю этот S41 (40А) сзади в правой нише

чет не нашел его именно там (позиция Н), где нарисовано на картинке...есть один мощный рядом ( вроде чуть выше J), его проверил, в поряде :unknown:

...сегодня закольцевал оптику усилителя, завтра гляну результат, но...уверен, что все будет без изменений :sorry:

Интелегент

popov_ писал(а):...сегодня закольцевал оптику усилителя, завтра гляну результат, но...уверен, что все будет без изменений

Ты эт зря, зато будет инфрмация.

popov_ писал(а):чет не нашел его именно там (позиция Н)

Потерпи до завтра найдем, он пока не так актуален., ты свой вин расшифровывал ткни меня мордой туда.

popov_ · Сообщение **popov_** » 17 дек 2012, 19:51

вин

Интелегент

Не очкуй мозгую, мы ей покажем где раки, ну ясно

popov_ · Сообщение **popov_** » 17 дек 2012, 20:43

вот такая ботва, если это канеш важно, постоянно выскакивает, что вроде указывает именно на утечку, т.к. энергоменеджер по очереди отключает оборудование

ботва

igor33 · Сообщение **igor33** » 17 дек 2012, 21:58

popov_ писал(а): чет не нашел его именно там (позиция Н), где нарисовано на картинке...есть один мощный рядом ( вроде чуть выше J)

Странно, что ты его ищешь на позиции Н, на схеме он на позиции С.

popov_ · Сообщение **popov_** » 17 дек 2012, 22:25

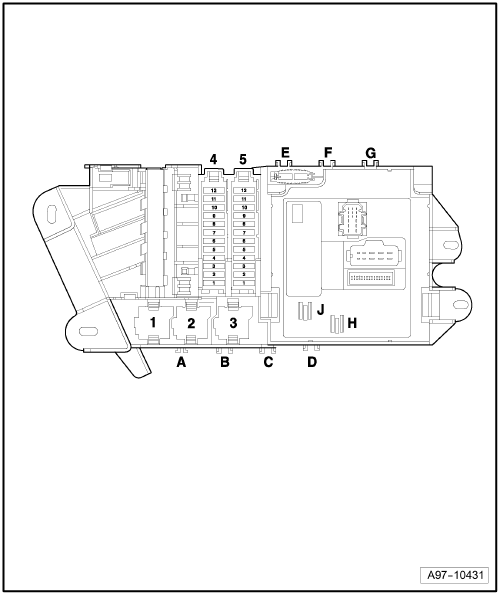

Position of fuses, fuse holder, from model year 2007
4 - Fuse carrier ST1 (black)
5 - Fuse carrier ST2 (brown)
A - Vacant
B - Personal danger alarm control unit -J476- (15 A) right-hand drive only
C - Vacant
D - Signal system operating unit control unit -J615- (25 A) right-hand drive only
E - Vacant
F - Vacant
G - Vacant
H - Heated rear window fuse -S41- (40 A)
J - Vacant
