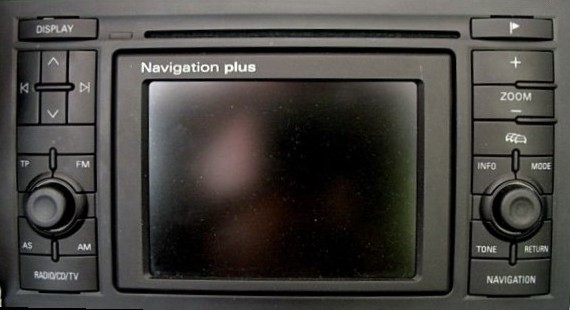

- AUDI Navigatio Plus (RNS-D)
Позже был приобретен "Эмулятор CD-чейнжера DMC" благодаря чему теперь магнитола воспроизводит МР3 файлы с флэшек, сохранилось управление на руле и индикация на экране БК. Звук по сравнению с бюджетными решениями типа "FM-модулято" гораздо лучше и не идет ни в какое сравнение.

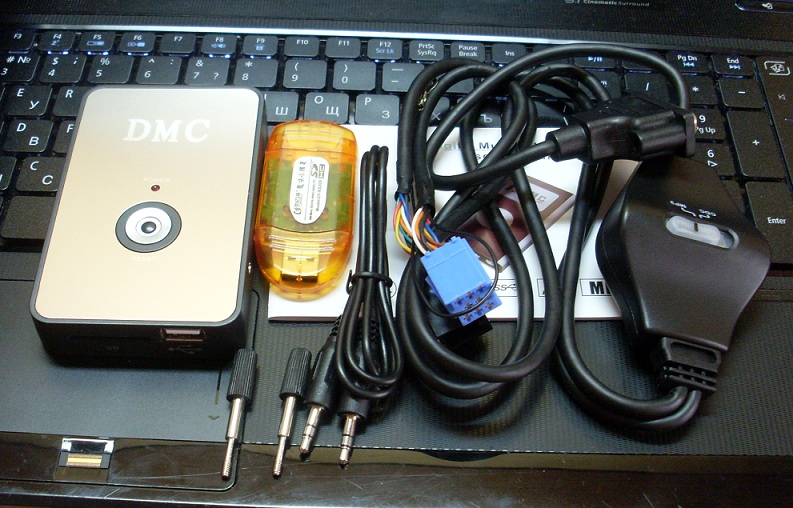

- Эмулятор CD-чейнжера DMC
Отъездив так пару дней, начали посещать мысли о том, как бы задействовать экран. В комплектации машины небыло ТВ-тюнера. Поначалу искал оригинальный тюнер, но позже понял что это довольно дорого да и невыгодно: купив тюнер надо покупать еще и DVD-плеер отдельно. Поэтому снова начал искать и наткнулся на "Адаптер для подключения видеоустройств к RNS-D"

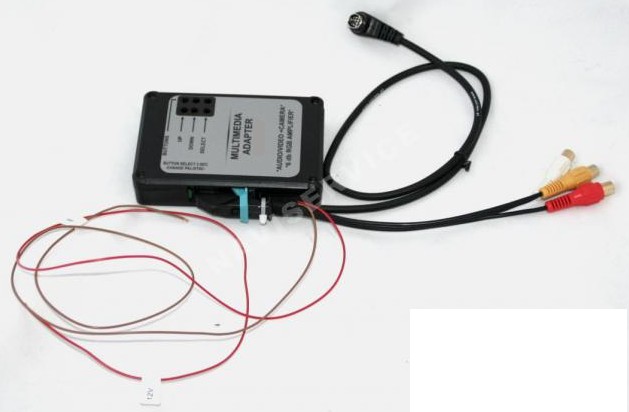

- Адаптер для подключения видеоустройств к RNS-D
Пугала его стоимость, и так же то, что это китайский прибор, на что были не очень хорошие отзывы от тех, кто его приобретал. Начал думать: -А чтоже такое стоит внутри этой коробочки, что нельзя собрать самому? После этого нашел распиновку разъема под ТВ-тюнер, который находится на магнитоле.

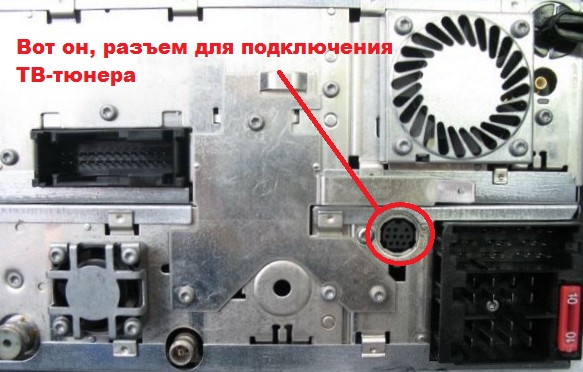

- Расположение разъема ТВ-тюнера на магнитоле
Оказалось что все что делал "Адаптер для подключения видеоустройств к RNS-D" это преобразовывал композитивный видео сигнал в компонентный, который и подавался на магнитолу.
А теперь о том, как же всетаки подключить DVD/TV-плеер
Если у вас нет цели подключения видео-камеры заднего вида, а только подключить DVD/TV -плеер, тогда отпадает необходимость в преобразователе композитивного видео в компонентное. Если всеже в планах подключение и камеры заднего вида-тогда без этого самого преобразователя не обойтись. Сам я пока не нашел подходящий вариант. Если кто знает где можно достать-прошу сообщить, с меня не убудет.
И так,первое что надо-разъем для подключения к магнитоле. Разъем называется mini din 10-pin.

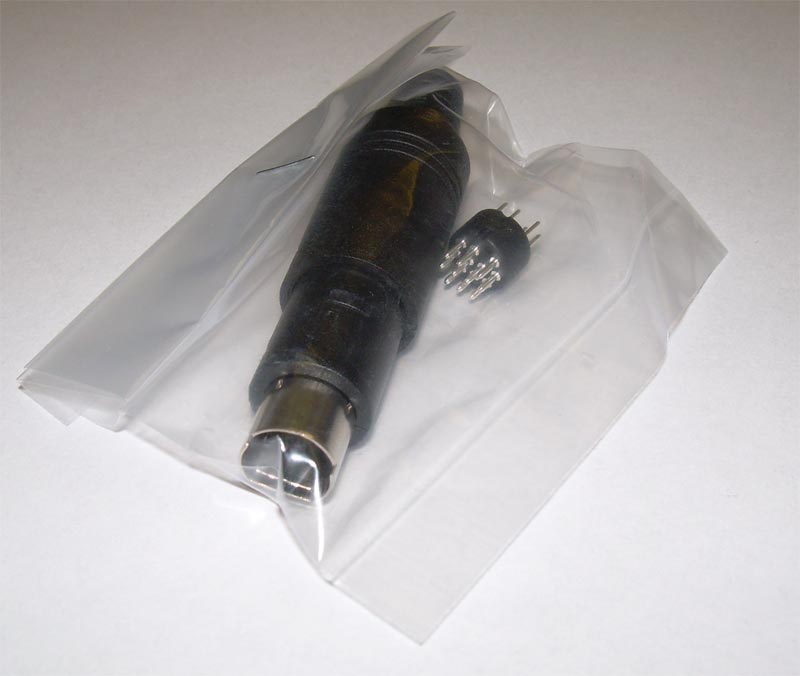

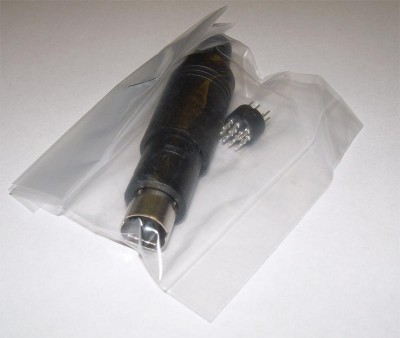

- Разъем 10-pin
Потом необходимо найти и купить DVD/TV-плеер обязательно с компонентным видео выходом(RGBs)/ Это могут быть как привычные разъемы типа "тюльпан" так и "SCART" но в большинстве случаев присутствуют оба.
Распишу подключение к разъему типа "SCART"

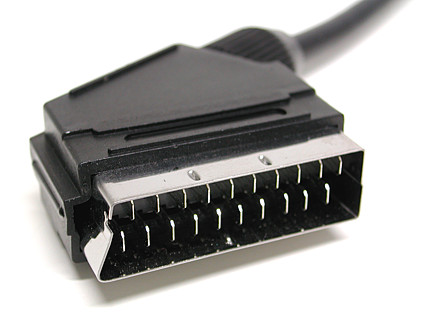

- SCART
Необходимо соединить разъемы 10-pin штекера с пинами на SCART'е следующим образом:

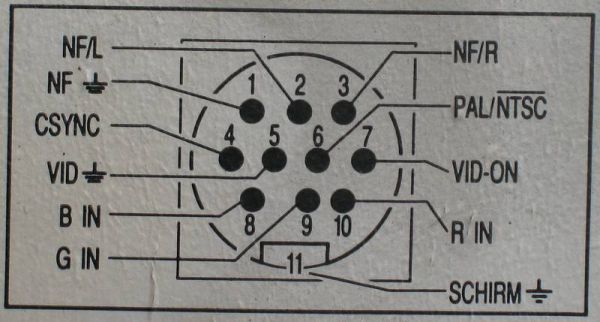

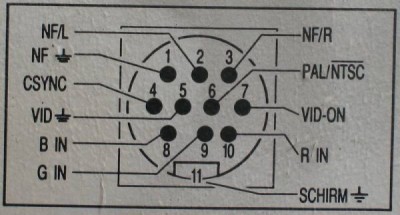

- Распиновка штекера

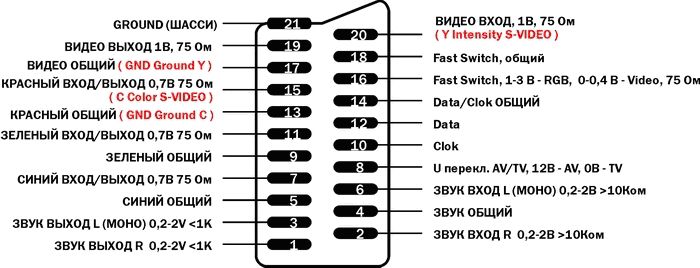

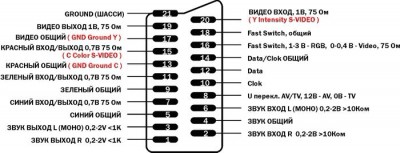

- Распиновка SCART
10-pin---- - SCART
1 --------------- 4
2 --------------- 3
3 --------------- 1
4 --------------- 19
5 --------------- 17
6 --------------- NC
7 ---- 1 kOm --- 8
8 --------------- 7
9 --------------- 11
10 ------------- 15
Лучше всего подходит кабель "витая пара". В ней правда всего 8 жилок, поэтому еще 2 прийдется вести сторонние.
После того, как сделали кабель, можно приступить к его монтажу. Куда устанвливать DVD/TV-плеер личное дело каждого. Но я планирую в багажник на место для родного ТВ-тюнера.В моем случае провода надо вести именно туда.
После проводки, сбора всего на место подключаем DVD/TV-плеер и смотрим видео на экране родного магнитофона.
Для того, чтобы видео работало в движении необходимо разрезать провод "GALA" приходящий на магнитолу.
- audi_r70.gif (11.92 KiB) 5681 просмотра
Надеюсь окажется полезным данная статейка. Постараюсь помочь чем смогу.
Себе еще не подключал потому что немогу найти разъем 10-pin, но проверил на домашнем DVD подключенном к магнитоле простым всовыванием проводков в отверстия-действительно работает
