Дооснащение A6С5 датчиком уровня омывающей жидкости

Сообщение reggie » 23 сен 2011, 23:44

Пытливый ум не дает покоя рукам и машине.Хочется установить девайс, сильно он не нужен, но фетишизм берет свое.
Нужны, как понимаю,
7M0 919 376 - датчик омывайки
7M0 919 382 - прокладка под датчик
1J0973723 - разъем проводки
проводов немного.
Вопросы естественно появились:
1)кодировать как? насколько понимаю так -
Steuergerät Codierung
STG 17 (Kombiinstrument) auswählen
STG Codierung -> Funktion 07
??xxx: Extra-Optionen und Mehrausstattungen (bis MJ 1999)
....
+04 - Waschwasseranzeige aktiv
.....

оно?
2)в схеме подключения сего чуда, куда провода от датчика уровня подключать? Помогите схемой
audi a6 2.5 akn 2000

Аватар пользователя
Sergey R.
Мастер
Мастер
Сообщений: 3006
Зарегистрирован: 15 янв 2010, 23:52
Темы: 0
Авто: A6Q'05 3.0TDI BMK
Имя:
Откуда: Минск
Статус: Не в сети

Сообщение Sergey R. » 23 сен 2011, 23:49

reggie, у тя машина без датчика шла? :shock:
AUDI A6 C5 avant 2002, V6 2.5 TDI AKE (180л.с.), АКПП Tiptronic, QUATTRO - продана
AUDI A6 C6 sedan 2005, V6 3,0 TDI BMK (224л.с.), АКПП Tiptronic, QUATTRO

Аватар пользователя
reggie
Водитель
Водитель
Сообщений: 758
Зарегистрирован: 08 окт 2009, 21:37
Темы: 27
Авто: AKN v6+AYM v6 + BAR v8 = v20
Имя: Джексон
Контактная информация:
Статус: Не в сети

Сообщение reggie » 23 сен 2011, 23:50

Sergey R., ага

Аватар пользователя
jet22jet
Наездник
Наездник
Сообщений: 428
Зарегистрирован: 23 июл 2010, 11:51
Темы: 0
Авто: A6С5Q 2.5 TDi>Honda accord 2.4
Имя:
Откуда: Витебск
Статус: Не в сети

Сообщение jet22jet » 24 сен 2011, 19:16

reggie писал(а): ага

Первый раз такое чудо вижу. Все ауди, сколько знаю (видел) были с датчиком. Наверное, поэтому когда пересел на японца, очень был разачарован, что данного датчика нету.

Agat-75
Любитель
Любитель
Сообщений: 108
Зарегистрирован: 27 мар 2011, 22:23
Темы: 1
Авто: A6 2,5TDI BDG
VIN: WAUZZZ4B63N109158
Имя:
Статус: Не в сети

Сообщение Agat-75 » 24 сен 2011, 19:50

:good: Человек задаёт вопрос, а ему в плечи куча других вопросов :shock:

Аватар пользователя
reggie
Водитель
Водитель
Сообщений: 758
Зарегистрирован: 08 окт 2009, 21:37
Темы: 27
Авто: AKN v6+AYM v6 + BAR v8 = v20
Имя: Джексон
Контактная информация:
Статус: Не в сети

Сообщение reggie » 26 сен 2011, 17:35

наверное нужно DIA просить о помощи

Аватар пользователя
reggie
Водитель
Водитель
Сообщений: 758
Зарегистрирован: 08 окт 2009, 21:37
Темы: 27
Авто: AKN v6+AYM v6 + BAR v8 = v20
Имя: Джексон
Контактная информация:
Статус: Не в сети

Сообщение reggie » 28 сен 2011, 14:01

попросил, жду его квалифицированного совета

Аватар пользователя
PhoeniX
Авторитет
Авторитет
Сообщений: 4768
Зарегистрирован: 21 июн 2009, 17:27
Темы: 55
Авто: Audi
Имя:
Откуда: Minsk
Контактная информация:
Статус: Не в сети

Сообщение PhoeniX » 28 сен 2011, 15:08

reggie, а машина с бортовиком? Если нет - то негде будет сигнализировать о заканчивающейся омывайке. А если с бортовиком - то обычно датчик уровня есть. Поэтому уточните насчет БК.
Чем больше узнаю людей, тем больше нравятся собаки.

Аватар пользователя
reggie
Водитель
Водитель
Сообщений: 758
Зарегистрирован: 08 окт 2009, 21:37
Темы: 27
Авто: AKN v6+AYM v6 + BAR v8 = v20
Имя: Джексон
Контактная информация:
Статус: Не в сети

Сообщение reggie » 28 сен 2011, 15:21

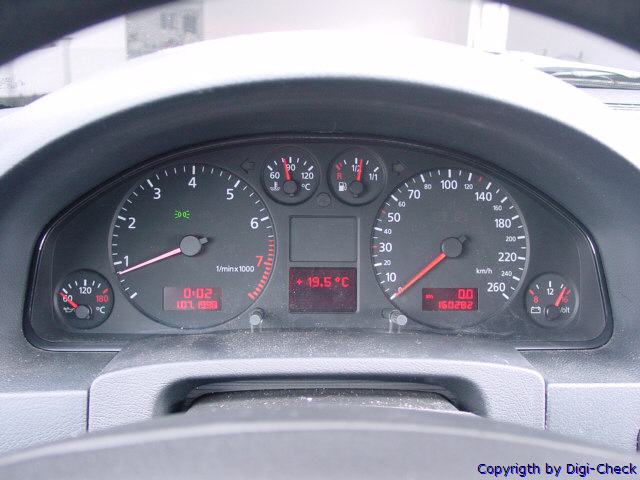

PhoeniX, машина с обрезанной версией бортовика, на фотке привожу его вид.Некоторое контрольные лампы реализованы именно в нем, то есть лампочек давления масла, низкого уровня топлива etc просто нету, вместо них появляется анимация на экране бск. Естественно, при тесте сигналов бортовика, как и при закончившейся жидкости, индикация о недостаточном уровне жидкости не появляется, именно поэтому делаю вывод о том, что датчика нет и опция неактивирована, по месту в бачке еще не смотрел наличие или отсутствие датчика.
Вложения

Аватар пользователя
PhoeniX
Авторитет
Авторитет
Сообщений: 4768
Зарегистрирован: 21 июн 2009, 17:27
Темы: 55
Авто: Audi
Имя:
Откуда: Minsk
Контактная информация:
Статус: Не в сети

Сообщение PhoeniX » 28 сен 2011, 15:30

Попробуйте сначала активировать опцию в приборке - через кодирование, что сами привели выше. Потом проведите тест сигналов - если символ появится, значит все ок, можно докупать остальное. Есть подозрение, что на сокращенном бортовике - может и не быть контроля уровня омывайки.
Чем больше узнаю людей, тем больше нравятся собаки.

Аватар пользователя
reggie
Водитель
Водитель
Сообщений: 758
Зарегистрирован: 08 окт 2009, 21:37
Темы: 27
Авто: AKN v6+AYM v6 + BAR v8 = v20
Имя: Джексон
Контактная информация:
Статус: Не в сети

Сообщение reggie » 28 сен 2011, 15:40

PhoeniX, думаю вряд ли.Но попробую.
На сокращенной приборке есть даже лампочка контроля ремней безопасности, хотя замки ремней обычные, опции в машине такой нету, джеки чан (???? для дизельного-то автомобиля) существует наряду со спиралькой.Думаю приборки унифицированы и не настолько заточены под конкретный авто

Аватар пользователя
PhoeniX
Авторитет
Авторитет
Сообщений: 4768
Зарегистрирован: 21 июн 2009, 17:27
Темы: 55
Авто: Audi
Имя:
Откуда: Minsk
Контактная информация:
Статус: Не в сети

Сообщение PhoeniX » 28 сен 2011, 16:32

Так лампа джеки чана и контроля ремня есть у всех, согласен. А вот бортовик как раз урезан и отличается от полного - и, возможно, как раз и функционалом проверки уровня омывайки.
Ну а вообще мое дело маленькое - я бы начал инсталляцию с кодирования.
Чем больше узнаю людей, тем больше нравятся собаки.

Аватар пользователя
reggie
Водитель
Водитель
Сообщений: 758
Зарегистрирован: 08 окт 2009, 21:37
Темы: 27
Авто: AKN v6+AYM v6 + BAR v8 = v20
Имя: Джексон
Контактная информация:
Статус: Не в сети

Сообщение reggie » 28 сен 2011, 17:06

PhoeniX, спасибо за советы. :good: Зачем обижаться только? Прошу прощения если обидел словом, не хотел.
именно такие мысли были и у меня, для начала вызвать на приборке горение лампы низкого уровня омывайки, потом шагать дальше.Пока без автомобиля, аккумулирую инфу

Аватар пользователя
flavor
Мастер
Мастер
Сообщений: 2663
Зарегистрирован: 26 июн 2009, 18:09
Темы: 8
Авто: Toyota avensis
Имя: Алексей
Статус: Не в сети

Сообщение flavor » 28 сен 2011, 17:58

один проводок - к приборке идет, второй идет к массе...

но полюбому надо менять кодировку... без вариантов...
датчик провести и вставтиь вместо пробки в бачке - раз плюнуть, надо только подкрылок снять..
Управляю мечтой )))))))

Аватар пользователя
reggie
Водитель
Водитель
Сообщений: 758
Зарегистрирован: 08 окт 2009, 21:37
Темы: 27
Авто: AKN v6+AYM v6 + BAR v8 = v20
Имя: Джексон
Контактная информация:
Статус: Не в сети

Сообщение reggie » 28 сен 2011, 18:24

flavor, в том то все и дело...Куда этот проводок ткнуть-то?
Вставить датчик и протянуть проводок до приборки проблем нет вообще, кодировку поменять тоже минутное дело

Аватар пользователя
PhoeniX
Авторитет
Авторитет
Сообщений: 4768
Зарегистрирован: 21 июн 2009, 17:27
Темы: 55
Авто: Audi
Имя:
Откуда: Minsk
Контактная информация:
Статус: Не в сети

Сообщение PhoeniX » 29 сен 2011, 00:01

     Оффтопик:
reggie писал(а):Зачем обижаться только? Прошу прощения если обидел словом, не хотел.

да вроде и не думал ничего такого, все в порядке
Чем больше узнаю людей, тем больше нравятся собаки.

Аватар пользователя
DIA
Аццкий поломастер
Аццкий поломастер
Сообщений: 9327
Зарегистрирован: 27 июн 2009, 13:35
Темы: 13
Авто: Кузнечик корчваген. 1.9 TDI ALH.
Имя: Игорь.
Откуда: Минск.
Статус: Не в сети

Сообщение DIA » 29 сен 2011, 07:44

reggie писал(а):наверное нужно DIA просить о помощи

Пока просто нет времени поковырятся в схемах, завтра поспокойней буде вот и глянем че там у тебя.
Хозяин гатово! что сделали? нет сломали.

Аватар пользователя
reggie
Водитель
Водитель
Сообщений: 758
Зарегистрирован: 08 окт 2009, 21:37
Темы: 27
Авто: AKN v6+AYM v6 + BAR v8 = v20
Имя: Джексон
Контактная информация:
Статус: Не в сети

Сообщение reggie » 26 ноя 2011, 15:08

подниму темку, все еще актуально.
DIA, еще раз прошу квалифицированного совета.
Спасибо.

Аватар пользователя
DIA
Аццкий поломастер
Аццкий поломастер
Сообщений: 9327
Зарегистрирован: 27 июн 2009, 13:35
Темы: 13
Авто: Кузнечик корчваген. 1.9 TDI ALH.
Имя: Игорь.
Откуда: Минск.
Статус: Не в сети

Сообщение DIA » 26 ноя 2011, 21:11

reggie писал(а):DIA, еще раз прошу квалифицированного совета.

Извени просто нет время но уже ждать нет мочи, итак сразу речь идет об авто 2000 модельного года как понимаю это важно.
reggie писал(а):audi a6 2.5 akn 2000

Берем панель переворачиваем и находим разъем С он серого цвета.
Потом на раземе находим 15 пин и туда подключаем датчик. 15 - Waschwasserstand -состояние уровня омывающей жидкости.
А вот иэл схема датчик G77 одним концом сидит на земле.
А вот отмеченная стрелка интересная инфа для размышления этот разъем находится слева в ногах.
Хозяин гатово! что сделали? нет сломали.

Аватар пользователя
reggie
Водитель
Водитель
Сообщений: 758
Зарегистрирован: 08 окт 2009, 21:37
Темы: 27
Авто: AKN v6+AYM v6 + BAR v8 = v20
Имя: Джексон
Контактная информация:
Статус: Не в сети

Сообщение reggie » 27 ноя 2011, 12:23

DIA, спасибо огромнейшее.Очень ценная инфа, все четко расписано.
К сожалению, применительно к моим реалиям, эту идею, похоже, придется просто забыть. Разъема на моей приборке(без FIS) всего два - A, B, поэтому проводок подключать просто не к чему. Приборка с полным экраном имеет точное количество разъемов, определенное рисунком выше, поэтому там датчик либо стоит по дефолту (судя по всему наиболее распространенный вариант), либо его достаточно просто поставить.
