Помогите с распиновкой кнопок?
- genayivanovo
- Любитель
- Сообщений: 53
- Зарегистрирован: 01 июл 2011, 22:35
- Темы: 1
- Авто: A6 2.5 TDI
- Имя:
- Откуда: Pinsk-Ivanovo-Brest
- Контактная информация:
- Статус: Не в сети
Помогите с распиновкой кнопок?

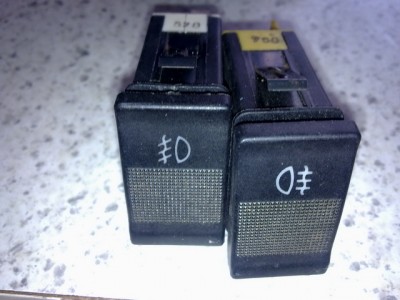

Люди помогите с распиновкой кнопок с А6 С4 кнопки от задней и передней противотуманки (какой контакт за что отвечает)?
Заранее благодарен.
Заранее благодарен.
- gizmonder
- Любитель
- Сообщений: 151
- Зарегистрирован: 13 июл 2011, 22:35
- Темы: 0
- Авто: BMW F10 528i 3.0 260HP 2011
- Имя: Дима
- Контактная информация:
- Статус: Не в сети
Лови электросхемы.
Audi A6 C4 2.5TDI AEL 6-МКПП, over 250hp, Garrett GTB1756VK, EDC15VM+, 0.260mm распылители, noCAT, одномассовый маховик, 6,22 сек. до 100 км/ч.
Проблемы нужно решать по мере их поступления.
Проблемы нужно решать по мере их поступления.
- genayivanovo
- Любитель
- Сообщений: 53
- Зарегистрирован: 01 июл 2011, 22:35
- Темы: 1
- Авто: A6 2.5 TDI
- Имя:
- Откуда: Pinsk-Ivanovo-Brest
- Контактная информация:
- Статус: Не в сети
Юра 80
одну кнопку на ходовые огни, а вторую не знаю еще на что пущу
да разлулили на драйве,очень сильно помог gizmonder, спасибо большое ему за наставление
мне не доходящему в схемах.

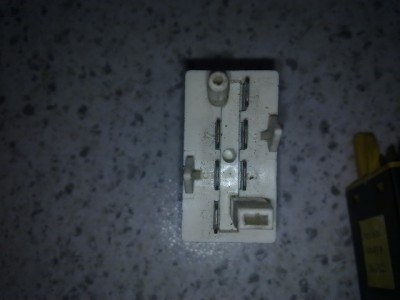

в принципе вот что получилось :
1-ый — плюс подсветки при включении зажигания
2-ой — минус лампочки, минус который идет на лампочку включения кнопки
а 4-ый — зачем? идет на передние противотуманки которые включаются когда включаешь задние
5-ый — плюс с предохранителей
6-ой — плюс на фары
4,5,6 — коротят при включеной кнопке
3,7 минус и плюс которые идут на лампочки (вроде на кнопке аварийки )
Добавлено спустя 2 часа 16 минут 16 секунд:
еще хотел узнать какой предохранитель ставить на диодовые ходовые огни
Электропитание: DC 12V
мощность: 8W ?
Заранее благодарен
одну кнопку на ходовые огни, а вторую не знаю еще на что пущу
Юра 80 писал(а): вооружившись китайским тестером. Включение компа
да разлулили на драйве,очень сильно помог gizmonder, спасибо большое ему за наставление
мне не доходящему в схемах.
в принципе вот что получилось :
1-ый — плюс подсветки при включении зажигания
2-ой — минус лампочки, минус который идет на лампочку включения кнопки
а 4-ый — зачем? идет на передние противотуманки которые включаются когда включаешь задние
5-ый — плюс с предохранителей
6-ой — плюс на фары
4,5,6 — коротят при включеной кнопке
3,7 минус и плюс которые идут на лампочки (вроде на кнопке аварийки )
Добавлено спустя 2 часа 16 минут 16 секунд:
еще хотел узнать какой предохранитель ставить на диодовые ходовые огни
Электропитание: DC 12V
мощность: 8W ?
Заранее благодарен
- Игорь
- Аудивод
- Сообщений: 14727
- Зарегистрирован: 12 июн 2009, 19:01
- Темы: 146
- Авто: A6Q 2,5TDi
- Имя: Игорь
- Откуда: Минск-Лань
- Контактная информация:
- Статус: Не в сети
I=8/12=0,67А. Т.к. напряжение в бортовой сети немного выше (14,4 В), то ток вырастет на 20 % до 0,8 А. Я бы искал предохранитель на 1,5-2 А.genayivanovo писал(а):еще хотел узнать какой предохранитель ставить на диодовые ходовые огни
Электропитание: DC 12V
мощность: 8W ?
У меня сомнение в долговечности таких светодиодов, ведь из-за 20-ти процентного превышения номинального тока у них значительно уменьшается ресурс. Возможно поэтому на дорогах много а/м с "подслеповатым" самодельным светодиодным освещением.
A6Q C4 2,5TDi 448,6 тыс. км. проехала при мне и уехала в г. Мосты. Quattro грязи не боится!
"Жизнь – бревно, Смерть – опилки, Бог – хозяин лесопилки. Я – вон тот жучок в углу, зря полезший под пилу". © Беня
"Жизнь – бревно, Смерть – опилки, Бог – хозяин лесопилки. Я – вон тот жучок в углу, зря полезший под пилу". © Беня
- genayivanovo
- Любитель
- Сообщений: 53
- Зарегистрирован: 01 июл 2011, 22:35
- Темы: 1
- Авто: A6 2.5 TDI
- Имя:
- Откуда: Pinsk-Ivanovo-Brest
- Контактная информация:
- Статус: Не в сети
- genayivanovo
- Любитель
- Сообщений: 53
- Зарегистрирован: 01 июл 2011, 22:35
- Темы: 1
- Авто: A6 2.5 TDI
- Имя:
- Откуда: Pinsk-Ivanovo-Brest
- Контактная информация:
- Статус: Не в сети
- genayivanovo
- Любитель
- Сообщений: 53
- Зарегистрирован: 01 июл 2011, 22:35
- Темы: 1
- Авто: A6 2.5 TDI
- Имя:
- Откуда: Pinsk-Ivanovo-Brest
- Контактная информация:
- Статус: Не в сети
- Игорь
- Аудивод
- Сообщений: 14727
- Зарегистрирован: 12 июн 2009, 19:01
- Темы: 146
- Авто: A6Q 2,5TDi
- Имя: Игорь
- Откуда: Минск-Лань
- Контактная информация:
- Статус: Не в сети

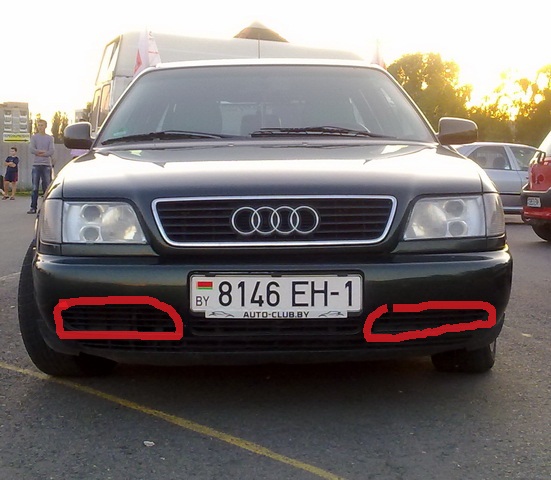

genayivanovo, а не усложнится ли доступ к буксировочному крюку - как снимать правую решётку воздухозаборника?
A6Q C4 2,5TDi 448,6 тыс. км. проехала при мне и уехала в г. Мосты. Quattro грязи не боится!
"Жизнь – бревно, Смерть – опилки, Бог – хозяин лесопилки. Я – вон тот жучок в углу, зря полезший под пилу". © Беня
"Жизнь – бревно, Смерть – опилки, Бог – хозяин лесопилки. Я – вон тот жучок в углу, зря полезший под пилу". © Беня
- genayivanovo
- Любитель
- Сообщений: 53
- Зарегистрирован: 01 июл 2011, 22:35
- Темы: 1
- Авто: A6 2.5 TDI
- Имя:
- Откуда: Pinsk-Ivanovo-Brest
- Контактная информация:
- Статус: Не в сети
- genayivanovo
- Любитель
- Сообщений: 53
- Зарегистрирован: 01 июл 2011, 22:35
- Темы: 1
- Авто: A6 2.5 TDI
- Имя:
- Откуда: Pinsk-Ivanovo-Brest
- Контактная информация:
- Статус: Не в сети
- genayivanovo
- Любитель
- Сообщений: 53
- Зарегистрирован: 01 июл 2011, 22:35
- Темы: 1
- Авто: A6 2.5 TDI
- Имя:
- Откуда: Pinsk-Ivanovo-Brest
- Контактная информация:
- Статус: Не в сети
-
- Новичок
- Сообщений: 4
- Зарегистрирован: 24 июн 2013, 08:35
- Темы: 0
- Авто: 2006 А6 2,0TDi BRE
- Имя: Роман
- Статус: Не в сети
Выручайте, братья по "кольцам"!
Вопрос точно не в тему, извиняйте, перерыл весь инет.... У кого есть расспиновка разъемов фишки к усилителю аудио-системы на А6 С6 2006г. Авант (модельный стоит 2007г.). Находится эта шляпа сзади в багажной полке слева. Интересует, какой провод идет на правую переднюю колонку? Может, тема уже поднималась или знает кто?! Выручайте, хлопцы!
