Помогите с распиновкой кнопок?

[genayivanovo]

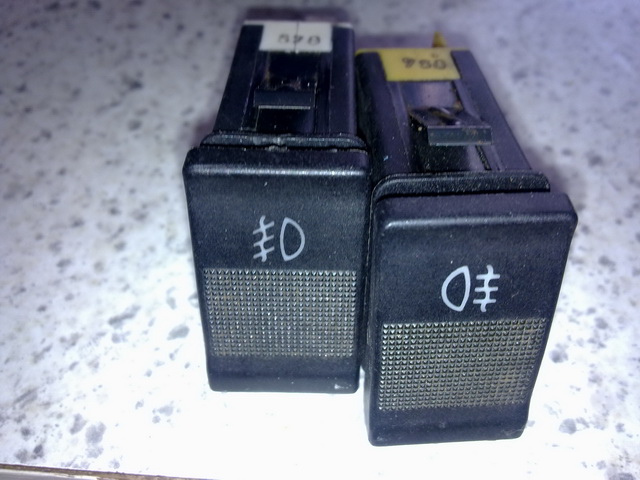

Люди помогите с распиновкой кнопок с А6 С4 кнопки от задней и передней противотуманки (какой контакт за что отвечает)?

Заранее благодарен.

[gizmonder]

Лови электросхемы.

[Юра 80]

genayivanovo, когда-то в похожей ситуации (когда была необходима распиновка) кнопку разбирал, вооружившись китайским тестером. Включение компа делал с родной дополнительной кнопки.
Похвастайся, что ваяешь?

[genayivanovo]

Юра 80
одну кнопку на ходовые огни, а вторую не знаю еще на что пущу

вооружившись китайским тестером. Включение компа

да разлулили на драйве,очень сильно помог gizmonder, спасибо большое ему за наставление
мне не доходящему в схемах.

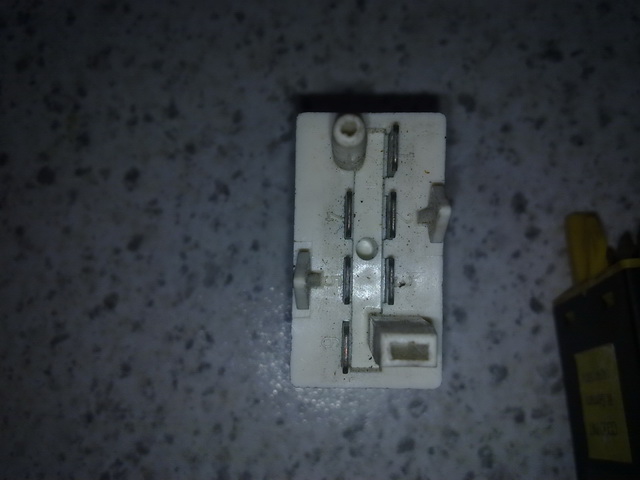

в принципе вот что получилось :
1-ый — плюс подсветки при включении зажигания
2-ой — минус лампочки, минус который идет на лампочку включения кнопки
а 4-ый — зачем? идет на передние противотуманки которые включаются когда включаешь задние
5-ый — плюс с предохранителей
6-ой — плюс на фары
4,5,6 — коротят при включеной кнопке

3,7 минус и плюс которые идут на лампочки (вроде на кнопке аварийки )

Добавлено спустя 2 часа 16 минут 16 секунд:
еще хотел узнать какой предохранитель ставить на диодовые ходовые огни
Электропитание: DC 12V
мощность: 8W ?
Заранее благодарен

[Юра 80]

Электропитание: DC 12V
мощность: 8W

исходя из того, что P=UxI
ток в цепи будет 0.66А
Предохранителя в 1А будет достаточно.

[Игорь]

еще хотел узнать какой предохранитель ставить на диодовые ходовые огни
Электропитание: DC 12V
мощность: 8W ?

I=8/12=0,67А. Т.к. напряжение в бортовой сети немного выше (14,4 В), то ток вырастет на 20 % до 0,8 А. Я бы искал предохранитель на 1,5-2 А.

У меня сомнение в долговечности таких светодиодов, ведь из-за 20-ти процентного превышения номинального тока у них значительно уменьшается ресурс. Возможно поэтому на дорогах много а/м с "подслеповатым" самодельным светодиодным освещением.

[genayivanovo]

Спасибо за помощь.
а по поводу долговечности жизнь покажет, пока сам не попробуешь ... , снять никогда не поздно.
вот просто хочу попробовать подкинуть как будет смотреться, а там видно будет что с ними делать.
поэтому и консультируюсь что бы быть готовым к монтажу
еще раз спасибо

[Юра 80]

genayivanovo, из лент будешь делать или колхозить полностью самостоятельно?

[genayivanovo]

не из лент а готовые ходовые огни
хочу попробовать поставить указано на фото

[Юра 80]

Из лент тоже можно было бы интересно намутить

[genayivanovo]

попробуем так вначале, а там посмотрим...

[Игорь]

genayivanovo, а не усложнится ли доступ к буксировочному крюку - как снимать правую решётку воздухозаборника?

[Юра 80]

доступ к буксировочному крюку

ИМХО разъем ставишь - и всего делов.

Кто-то выкладывал (не нашел вчера, к сожалению!) ДХО с бегущими огнями и прочими эффектами - круть

[genayivanovo]

ИМХО разъем ставишь - и всего делов.

совершено верно написал Юра, будут стоять разъемы на двух

[Юра 80]

     Оффтопик:

На радиорынке кста видел разъемы герметичные - как на блоках розжига ксенона. Не приценивался, но под бампер - наверное самое то.

[genayivanovo]

     Оффтопик:

не знаю как у нас на рынке, но что-то герметичное надо брать чтобы не каратило

[Юра 80]

     Оффтопик:

genayivanovo, на недельке возможно на жданы меня занесет - могу прицениться

[genayivanovo]

genayivanovo, на недельке возможно на жданы меня занесет - могу прицениться

     Оффтопик:

Спасибо Юра. но я нашел где взять оригинальных фишек, у знакомого несколько комплектов проводки валяется безхозной.

[Юра 80]

похвастайся потом готовым изделием
