Электрическая схема AUDI A6 (C6)
-
- Наездник
- Сообщений: 389
- Зарегистрирован: 28 авг 2011, 21:04
- Темы: 0
- Авто: A6Q 3.0i 2005 Webasto
- Имя:
- Откуда: РФ
- Статус: Не в сети
Как вы их палите? Шнурком что-ли. Я вот профессионально связан с ВАГ-ами и ещё ни разу не видел неисправного гейтвея и от других не слышал такого.
Или микруха в адаптере сгорела, в это легко поверю.
Или микруха в адаптере сгорела, в это легко поверю.
Один Аллах ведает, куда девается искра у этого недостойного выродка великого семейства двигателей внутреннего изгорания! Да отсохнет его карбюратор во веки веков!»
- Kikos
- Механик
- Сообщений: 1046
- Зарегистрирован: 30 янв 2010, 18:00
- Темы: 0
- Авто: A6Q Avant 3.0TDi (BMK) мех. 270Hp
- Имя:
- Откуда: Минск
- Статус: Не в сети
Посмотрите в файле.
- Вложения
-
- Подсветка.pdf
- (163.83 KiB) Загружено 619 раз
Кризис добрался и до меня: ем сыр с плесенью, пью старое вино, и езжу на машине без крыши...
- A6C6TDI
- Новый пользователь
- Сообщений: 2
- Зарегистрирован: 28 авг 2012, 11:28
- Темы: 0
- Авто: A6 C6 2.0TDI 2008
- Имя:
- Откуда: Минск
- Статус: Не в сети
Kikos писал(а):Посмотрите в файле.
спасибо!!!
И вот посмотрел схему.
Потыкал вольтметром все провода
Получается когда захлопываешь двери при выключенном двигателе - напруга на чернокрасном (да и и на краснобелом) плюсе приходящем в плафон - падает с 12 до 6 вольт.
СтОит только включить любую лампочку - снова повышается до 12 вольт.
(Минус вольтметра на земле - корпус машины)
Мистика какая-то. "Постоянно присутствующего" плюса как бы и нет...
- Паша
- Аудивод
- Сообщений: 19145
- Зарегистрирован: 12 июн 2009, 17:59
- Темы: 220
- Авто: Yamaha Tenere 700 (2022)
- Имя: Павлентий
- Откуда: Минск
- Статус: Не в сети
Я на такой и подключил свой радар-детектор. Рассказывал на форуме о не большой проблеме со срабатыванием сигнализации. С новым РД эта ситуация не проявляется.
Audi A6 Avant C6 2.0TDi (BRF) 6МКПП 2006 205.000-423.000 км
Audi A6 Avant C7 2.0TDi (CGLC) 6МКПП 2014 114.000-200.000 км
-
- Наездник
- Сообщений: 389
- Зарегистрирован: 28 авг 2011, 21:04
- Темы: 0
- Авто: A6Q 3.0i 2005 Webasto
- Имя:
- Откуда: РФ
- Статус: Не в сети
Красно-чёрного на схеме даже в помине не наблюдается, остаётся только догадываться к чему ты там подключался...
Клемма 30 это красно-синий.
Клемма 15 это чёрно-красный.
Клемма 30 это красно-синий.
Клемма 15 это чёрно-красный.
Один Аллах ведает, куда девается искра у этого недостойного выродка великого семейства двигателей внутреннего изгорания! Да отсохнет его карбюратор во веки веков!»
- popov_
- Мастер
- Сообщений: 2904
- Зарегистрирован: 02 июн 2011, 14:13
- Темы: 0
- Авто: A6C6 2.0TDI BRF 07 г.
- Имя:
- Статус: Не в сети
alexstr81, вот еще нашел...мот тебе поможет viewtopic.php?f=168&t=8551&p=199771&hilit=%D0%BF%D1%80%D0%B5%D0%B4%D0%BE%D1%85%D1%80%D0%B0%D0%BD%D0%B8%D1%82%D0%B5%D0%BB%D1%8C+%D0%BF%D1%80%D0%B8%D0%BA%D1%83%D1%80%D0%B8%D0%B2%D0%B0%D1%82%D0%B5%D0%BB%D1%8F#p199771 ...а насчет заднего там нету...смарел схемку, тож не нашел ...не люблю, когда что-то не работает в авто...мало ли пригодится
Собаки лают-караван идет.
- popov_
- Мастер
- Сообщений: 2904
- Зарегистрирован: 02 июн 2011, 14:13
- Темы: 0
- Авто: A6C6 2.0TDI BRF 07 г.
- Имя:
- Статус: Не в сети
alexstr81, а я вот не усёк чо заряжал...че тока не заряжалось в этой длительной поездке...и телефон, и планшет, и даж инвертор ставился для зарядки ноута ...кароч вопрос на повестке дня, мот кто знает где он???...по логике вещей должен тоже на правом, как я понял, блоке предохранов быть...пересмотреть все штоля на досуге
Собаки лают-караван идет.
- popov_
- Мастер
- Сообщений: 2904
- Зарегистрирован: 02 июн 2011, 14:13
- Темы: 0
- Авто: A6C6 2.0TDI BRF 07 г.
- Имя:
- Статус: Не в сети
Kikos писал(а):Преды с правой стороны торпедо, ряд 1 (верхний)
SC4 (20A) - U5 - 12 V socket
нну не наю...у мня если чо СЕДАН...так то 4го предохрана там нету ...и ваще там ВСЕ предохраны в норме (проверял от 20А и выше)...мот тогда действительно
igor33 писал(а):Задний прикуриватель ищи в правом заднем крыле.
Добавлено спустя 7 минут 5 секунд:

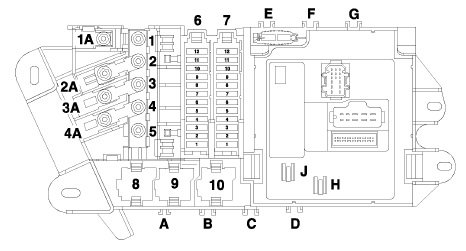

нашел СЗАДИ в правом крыле в 6ом ряду самый верхний горелый...склоняюсь, что это он, бо на 20А...проверить пока нечем
Собаки лают-караван идет.
