Не горит подсветка кнопок в салоне.

Не горит подсветка кнопок в салоне.

Сообщение buntov » 21 янв 2014, 22:25

Во общем проблема в следующем. Перестала гореть подсветка кнопок в салоне (только подсветка кнопок которая включается с габаритами). Приборка и весь свет горит исправно. Далее заметил что и габариты с левой стороны не горят. Полез по предохранителям все целые но когда вынул который отвечает за левые габариты, то подсветка кнопок загорелась!
Получается, что КЗ где-то между левой стороной габаритов и подсветкой кнопок. Предохран вынимаю подсветка загорается, вставляю потухает. Габариты так и так не горят.
Вот не могу сообразить почему предохран не сгорел. И где искать КЗ. Где пересекаются габариты и подсветка кнопок?
Какие будут мысли? Заранее спасибо!
Великие умы обсуждают идеи, средние - обсуждают поступки, а малые - людей
Аватар пользователя
buntov
Любитель
Любитель

Сообщение: 295
Зарегистрирован: 23 ноя 2010, 06:54
Откуда: Минск, ст. м. Партизанская

1998 Audi A6 C5 1.9 tdi 81kw AFN
Авто: A6 C5 98' 1.9 Tdi AFN
VIN: WAUZZZ4BZWN052105
Имя: Илья
Репутация: 3


Сообщение MAXIMILIAN » 22 янв 2014, 01:12

Доставали предохранитель №24 5А???? Сталкивались с такой проблемой на А6 С5 решилась заменой переключателя габаритов.Его ещё кажется "обзывают"выключатель света Е1.ВОЗМОЖНО и у вас такой проблем.
Последний раз редактировалось MAXIMILIAN 22 янв 2014, 11:14, всего редактировалось 1 раз.
Шоссе не космос,не летай!!!!
Аватар пользователя
MAXIMILIAN
Механик
Механик

Сообщение: 1072
Изображения: 0
Зарегистрирован: 25 апр 2013, 10:12
Откуда: Жодино
Авто: A 4(B6) 1,9 TDI 2004 AVF
Имя: Макс
Репутация: 3

Сообщение buntov » 22 янв 2014, 09:29

MAXIMILIAN, достал предохранитель №23 5А. Вот тоже думаю что проблема в включателе фар. Он одновременно включает габариты и подсветку кнопок.
Может кто с клубней поможет у кого С5, я бы перекинул включатель и проверил!
Еще вопрос, как он вынемается?
Великие умы обсуждают идеи, средние - обсуждают поступки, а малые - людей
Аватар пользователя
buntov
Любитель
Любитель

Сообщение: 295
Зарегистрирован: 23 ноя 2010, 06:54
Откуда: Минск, ст. м. Партизанская

1998 Audi A6 C5 1.9 tdi 81kw AFN
Авто: A6 C5 98' 1.9 Tdi AFN
VIN: WAUZZZ4BZWN052105
Имя: Илья
Репутация: 3

Сообщение Freak » 22 янв 2014, 09:50

нажать на сам переключатель подсветки и неотпуская повернуть вправо. выключатель с корпусом вытянется вперед из панели.

устройство простое. пластины, которые поднимаются валом, типа как распредвал.
Аватар пользователя
Freak
Водитель
Водитель

Сообщение: 514
Изображения: 0
Зарегистрирован: 03 ноя 2009, 11:34
Откуда: Витебская обл, Полоцк
Авто: MB
Имя: Алексей
Репутация: 9

Сообщение buntov » 22 янв 2014, 11:13

Freak, спс как только кто-нибудь с клубней отзовется пойду пробовать доставать!
Великие умы обсуждают идеи, средние - обсуждают поступки, а малые - людей
Аватар пользователя
buntov
Любитель
Любитель

Сообщение: 295
Зарегистрирован: 23 ноя 2010, 06:54
Откуда: Минск, ст. м. Партизанская

1998 Audi A6 C5 1.9 tdi 81kw AFN
Авто: A6 C5 98' 1.9 Tdi AFN
VIN: WAUZZZ4BZWN052105
Имя: Илья
Репутация: 3

Сообщение MAXIMILIAN » 22 янв 2014, 11:16

buntov, Попробуй его достать и отключить от него провода.Какой будет эффект.Я думаю помогут с выключателем что б зря другой не покупать.Если проблема в нём,то не тяни с его заменой.Может коротнуть и останешься без машины.Случаи были.
Шоссе не космос,не летай!!!!
Аватар пользователя
MAXIMILIAN
Механик
Механик

Сообщение: 1072
Изображения: 0
Зарегистрирован: 25 апр 2013, 10:12
Откуда: Жодино
Авто: A 4(B6) 1,9 TDI 2004 AVF
Имя: Макс
Репутация: 3

Сообщение buntov » 22 янв 2014, 22:54

Достал я включатель, вылез отлично за 2 секи! На вид нормальный) Надо теперь другой кинуть на пробу!
Мужики выручите плиз! Завтра бы подскочил! С меня пивалда :бухалово:
Великие умы обсуждают идеи, средние - обсуждают поступки, а малые - людей
Аватар пользователя
buntov
Любитель
Любитель

Сообщение: 295
Зарегистрирован: 23 ноя 2010, 06:54
Откуда: Минск, ст. м. Партизанская

1998 Audi A6 C5 1.9 tdi 81kw AFN
Авто: A6 C5 98' 1.9 Tdi AFN
VIN: WAUZZZ4BZWN052105
Имя: Илья
Репутация: 3

Сообщение buntov » 23 янв 2014, 11:57

Еще вопрос, включатель тестером как-нибудь можно прозвонить на предмет КЗ?

Добавлено спустя 6 часов 45 минут 28 секунд:
Было сегодня место и время полазить и пришел я к выводу что с включателем все нормально. Когда включаешь габариты загорается значек на приборке, включается звуковой сигнал когда дверь откроешь и габариты справа горят.
Далее еще разок перебрал все предохранители, все целые.
Потом полез в багажник там от крышки к крылу идет жгут проводов по аммо. Он у меня был при каких-то обстоятельствах перерезан и перемотан изолентой. Я его размотал и по новой все перемотал. Думал мот тут че коротит.
Не знаю куда теперь лезть.... По идеи КЗ где-то на левой стороне габаритов....
Еще есть вопрос по проводам

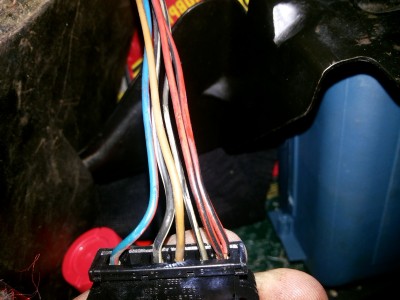

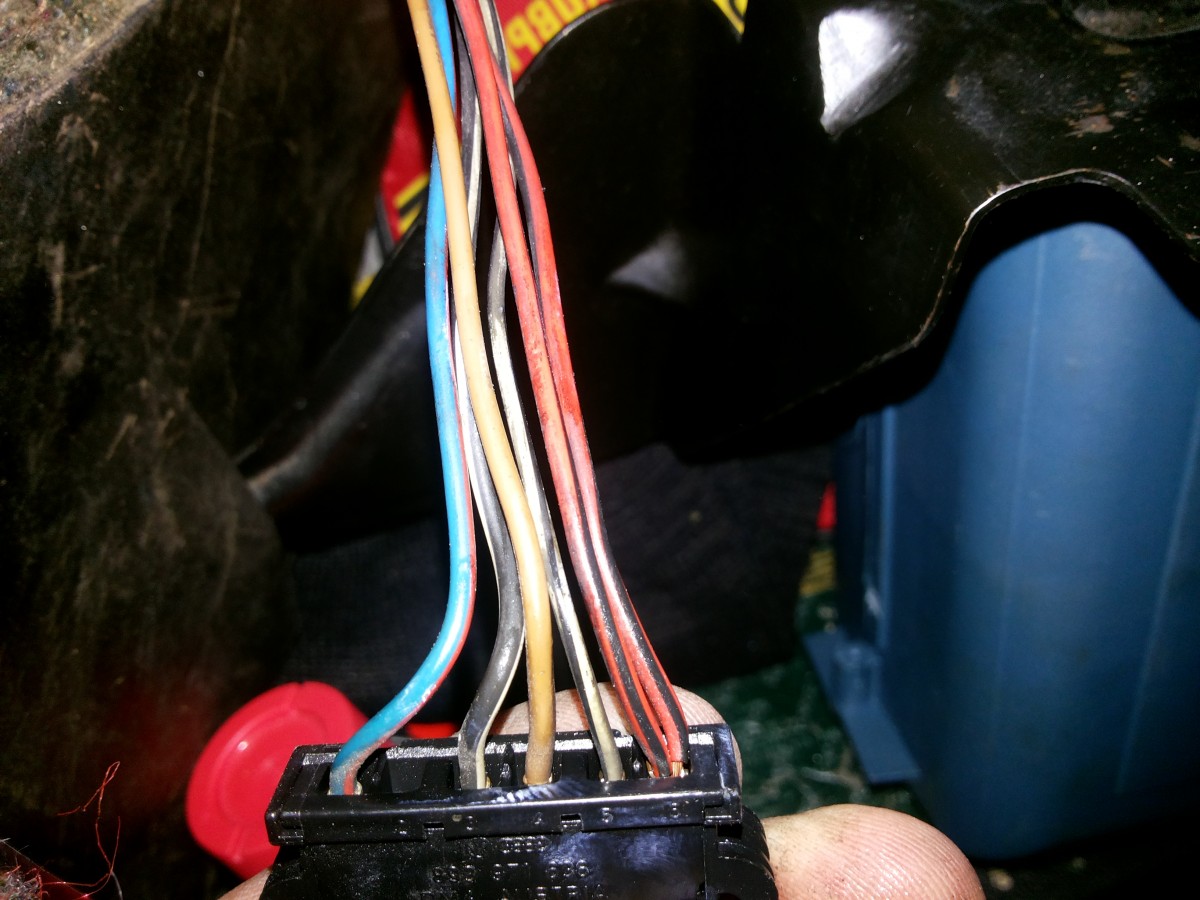

1 фото фишка с фары. Какой там провод от габаритов?

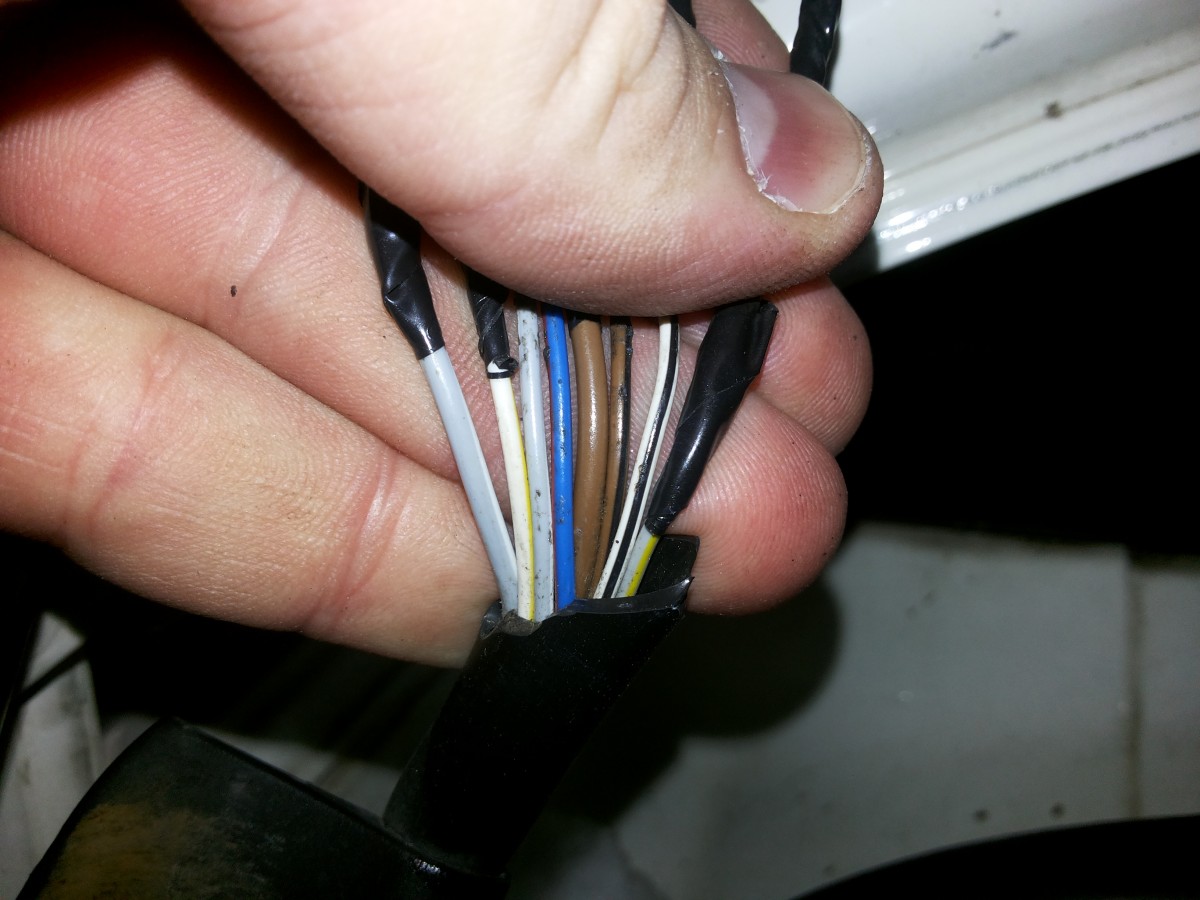

2 фото это жгут от крышки багажника. По идеи он идет только на подсветку номера и ЗПТФ. Может ли в этом жгуте быть проблема?
Спасибо!
У вас нет доступа для просмотра вложений в этом сообщении.
Великие умы обсуждают идеи, средние - обсуждают поступки, а малые - людей
Аватар пользователя
buntov
Любитель
Любитель

Сообщение: 295
Зарегистрирован: 23 ноя 2010, 06:54
Откуда: Минск, ст. м. Партизанская

1998 Audi A6 C5 1.9 tdi 81kw AFN
Авто: A6 C5 98' 1.9 Tdi AFN
VIN: WAUZZZ4BZWN052105
Имя: Илья
Репутация: 3

Сообщение DIA » 23 янв 2014, 18:51

А в эл схему не пробовали заглянуть.
Хозяин гатово! что сделали? нет сломали.
Аватар пользователя
DIA
Аццкий поломастер
Аццкий поломастер

Сообщение: 5223
Изображения: 0
Зарегистрирован: 27 июн 2009, 13:35
Авто: Стыдно сказать. Гатово ему место.
Имя:
Репутация: 33

Сообщение buntov » 25 янв 2014, 09:45

В этом и проблема, я в них ни чего не понимаю. Поэтому прошу помощи у знающих людей.
Может еще кто подскажет как правильно прозвонить левую сторону габаритов? Что бы знать с какой стороны КЗ.
А еще интересен принцип работы светоприборов в машине.
Как я понимаю есть цепь которая состоит из габаритов, бл света, дал. света и подсветки кнопок в салоне. На каждый элемент цепи идет предохранитель! Вся эта цепь завязана на включатель (он этими цепями управляет смыканием и размыканием).
Если все правильно я думаю , то не могу понять где цепь делится на левую и правую.
По идеи если цепи идут только через включатель и предохранители, то скорее всего проблема все таки в в включатели, иначе сгорел бы предохранитель.(или нет?)
Кто что подскажет?
Великие умы обсуждают идеи, средние - обсуждают поступки, а малые - людей
Аватар пользователя
buntov
Любитель
Любитель

Сообщение: 295
Зарегистрирован: 23 ноя 2010, 06:54
Откуда: Минск, ст. м. Партизанская

1998 Audi A6 C5 1.9 tdi 81kw AFN
Авто: A6 C5 98' 1.9 Tdi AFN
VIN: WAUZZZ4BZWN052105
Имя: Илья
Репутация: 3

Сообщение DIA » 25 янв 2014, 09:50

buntov писал(а):В этом и проблема, я в них ни чего не понимаю.

Никуя себе, тут описал целый роман. чеши в схемы там только линии и нет никаких транзисторов микросхем конденсаторов, там нехрен разбиратся и получишь все ответы на свои вопросы.
Хозяин гатово! что сделали? нет сломали.
Аватар пользователя
DIA
Аццкий поломастер
Аццкий поломастер

Сообщение: 5223
Изображения: 0
Зарегистрирован: 27 июн 2009, 13:35
Авто: Стыдно сказать. Гатово ему место.
Имя:
Репутация: 33

Сообщение buntov » 25 янв 2014, 10:58

Взять их мне то же негде. Выложите их пожалуйста. Буду пробовать разбираться.
Великие умы обсуждают идеи, средние - обсуждают поступки, а малые - людей
Аватар пользователя
buntov
Любитель
Любитель

Сообщение: 295
Зарегистрирован: 23 ноя 2010, 06:54
Откуда: Минск, ст. м. Партизанская

1998 Audi A6 C5 1.9 tdi 81kw AFN
Авто: A6 C5 98' 1.9 Tdi AFN
VIN: WAUZZZ4BZWN052105
Имя: Илья
Репутация: 3

Сообщение DIA » 25 янв 2014, 12:30

buntov писал(а):Выложите их пожалуйста

Rezaka™, Блин а где смайлик кукишь с маком?
buntov писал(а):Взять их мне то же негде

А эльзу с торента качнуть влом?
Вот ты представь как тебе положить тут к примеру 15-20 листов схем, другой вопрос это кусок работы не на 5 минут тебе их выбрать по году и компл авто итд итп и то что тебе нужно, вот как ты себе это представляешь.
Хозяин гатово! что сделали? нет сломали.
Аватар пользователя
DIA
Аццкий поломастер
Аццкий поломастер

Сообщение: 5223
Изображения: 0
Зарегистрирован: 27 июн 2009, 13:35
Авто: Стыдно сказать. Гатово ему место.
Имя:
Репутация: 33

Сообщение buntov » 25 янв 2014, 13:36

DIA, все понял. Уже начал качать эльзу 4 с форума.(походу предстоит еще с установкой на вин 7 64 ковыряться).
Спс за ответ.
Великие умы обсуждают идеи, средние - обсуждают поступки, а малые - людей
Аватар пользователя
buntov
Любитель
Любитель

Сообщение: 295
Зарегистрирован: 23 ноя 2010, 06:54
Откуда: Минск, ст. м. Партизанская

1998 Audi A6 C5 1.9 tdi 81kw AFN
Авто: A6 C5 98' 1.9 Tdi AFN
VIN: WAUZZZ4BZWN052105
Имя: Илья
Репутация: 3

Сообщение buntov » 08 мар 2014, 16:43

Проблема решена! Дело было в блоке включения фар! Большое спасибо клубню BaRsupillamy, предоставил донора для проверки неисправности!
Сегодня купил на малиновке за 25$, все работает! Новых кстати на exist нету. Наверное уже не выпускают)
