Круиз-контроль А6 С5
- DIA
- Аццкий поломастер
- Сообщений: 9314
- Зарегистрирован: 27 июн 2009, 13:35
- Темы: 13
- Авто: Кузнечик корчваген. 1.9 TDI ALH.
- Имя: Игорь.
- Откуда: Минск.
- Статус: Не в сети
Не смотри на эту схему они там такого нарисовали
Последний раз редактировалось DIA 16 окт 2012, 22:33, всего редактировалось 3 раз.
Хозяин гатово! что сделали? нет сломали.
-
- Любитель
- Сообщений: 50
- Зарегистрирован: 14 июн 2010, 16:29
- Темы: 0
- Авто: Audi A6 1.9TDI 1998г.в.
- Имя:
- Откуда: Минск
- Контактная информация:
- Статус: Не в сети
DIA писал(а):kruto,
Проверь конечник на педали сцепления. Подключили вы думаю все правильно. Просто помню режим измерений .
да я уже тоже подумал, что в педалях дело. там вроде 2 концевика на тормозе (так понимаю что 1й на стопы, 2й на круиз) и 1 концевик на сцеплении, на даче смотрел - тестера небыло прозвонить.
Кстати схема подключения к мозгам оказалась не как для 1.9 и не как для 2.5 из тех что ты выкладывал, а нечто среднее. т.е. распиновка на мозгах как для 1.9, а промежуточный разъем как для 2.5 (через Т15е). Если все заработает распишу подробнее, может пригодится кому.
Audi A6 C5 1998г.в. (модельный 1999г) 1.9 TDi (AFN) седан 8 (029) 775-80-03 Сергей
- freestyler
- Новичок
- Сообщений: 6
- Зарегистрирован: 15 июн 2010, 22:17
- Темы: 0
- Авто: A6 2.5TDi AFB АКПП 1999г.
- Имя:
- Откуда: Санкт-петербург
- Статус: Не в сети
-
- Любитель
- Сообщений: 50
- Зарегистрирован: 14 июн 2010, 16:29
- Темы: 0
- Авто: Audi A6 1.9TDI 1998г.в.
- Имя:
- Откуда: Минск
- Контактная информация:
- Статус: Не в сети
Наконецто заработал круиз

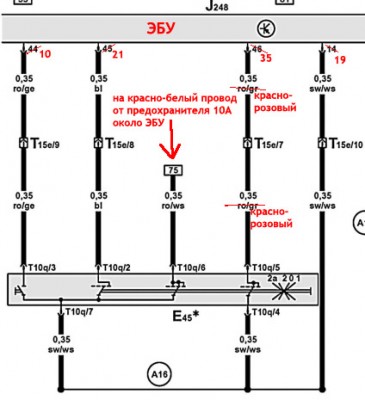

Вот выкладываю схему подключения, которая у меня получилась, т.к. те схемы, что были в руководстве по эксплуатации и те что выкладывал DIA отличались и ниодна полностью не подходила. Может быть кому-нибудь еще пригодится. Подключал к Ауди А6 С5 1998г 1,9 ТДи (AFN).
Вобщем-то подключить не проблема. все провода с кнопки кроме красно-белого с 6 контакта подключил к белому 15-контактному разъему, который около мозгов. все цвеа проводов с кнопки совпадали с цветами проводов на белом разъеме. на схеме видно.
После подключения активировал у DIA, но круиз не работал. Хотя я был абсолютно уверен что подключил кнопку правильно, т.к. все тщатильно прозвонил на разъеме ЭБУ все варианты замыкания кнопки. Если б знал прозвонил бы и концевики с педалей тормоза и сцепления - с них провода тоже приходят на белый разъем. Оказалас проблема в плохо закрученном концевике на сцеплении.

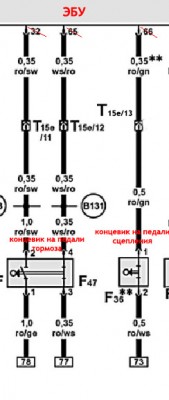

Вот схема подключения концевиков к мозгам . на белом разъеме удобней прозванивать чем на педалях.
Вот выкладываю схему подключения, которая у меня получилась, т.к. те схемы, что были в руководстве по эксплуатации и те что выкладывал DIA отличались и ниодна полностью не подходила. Может быть кому-нибудь еще пригодится. Подключал к Ауди А6 С5 1998г 1,9 ТДи (AFN).
Вобщем-то подключить не проблема. все провода с кнопки кроме красно-белого с 6 контакта подключил к белому 15-контактному разъему, который около мозгов. все цвеа проводов с кнопки совпадали с цветами проводов на белом разъеме. на схеме видно.
После подключения активировал у DIA, но круиз не работал. Хотя я был абсолютно уверен что подключил кнопку правильно, т.к. все тщатильно прозвонил на разъеме ЭБУ все варианты замыкания кнопки. Если б знал прозвонил бы и концевики с педалей тормоза и сцепления - с них провода тоже приходят на белый разъем. Оказалас проблема в плохо закрученном концевике на сцеплении.

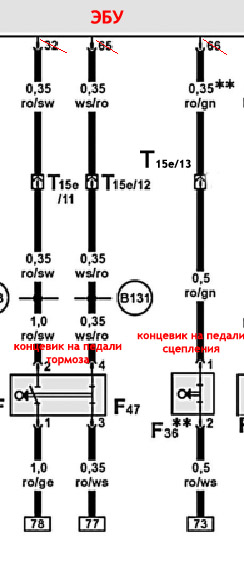

Вот схема подключения концевиков к мозгам . на белом разъеме удобней прозванивать чем на педалях.
Audi A6 C5 1998г.в. (модельный 1999г) 1.9 TDi (AFN) седан 8 (029) 775-80-03 Сергей
- DIA
- Аццкий поломастер
- Сообщений: 9314
- Зарегистрирован: 27 июн 2009, 13:35
- Темы: 13
- Авто: Кузнечик корчваген. 1.9 TDI ALH.
- Имя: Игорь.
- Откуда: Минск.
- Статус: Не в сети
Круиз-контроль А6 С5
Яя так может быть.
Последний раз редактировалось DIA 28 авг 2017, 17:11, всего редактировалось 2 раз.
Хозяин гатово! что сделали? нет сломали.
-
- Новичок
- Сообщений: 1
- Зарегистрирован: 10 сен 2010, 01:09
- Темы: 0
- Авто: Audi A6 C6 2.5 Tdi
- Имя:
- Статус: Не в сети
Привет, помогите разобраться с подключением КРУИЗА, на Audi A6 C5 2.5 TDI, AFB 1998 г. (по документам), если смотреть по VIN коду - то модельный ряд 1999 г.
Нашел две диаграммы:
1. Взята из AUTODATA 3.19 (AFB - 97-01 г.)
2. Найдена в сети (на первой странице написанно что для AFB 1999 г.)
Не могу, понять по которой схеме делать т.к. фишка что под рулем на схемах разная, распиновка несовпадает частично.
И еще не понятно куда идет T10q/6 провод (см. 2-ю схему)
Нашел две диаграммы:
1. Взята из AUTODATA 3.19 (AFB - 97-01 г.)
2. Найдена в сети (на первой странице написанно что для AFB 1999 г.)
Не могу, понять по которой схеме делать т.к. фишка что под рулем на схемах разная, распиновка несовпадает частично.
И еще не понятно куда идет T10q/6 провод (см. 2-ю схему)
- reggie
- Водитель
- Сообщений: 758
- Зарегистрирован: 08 окт 2009, 21:37
- Темы: 27
- Авто: AKN v6+AYM v6 + BAR v8 = v20
- Имя: Джексон
- Контактная информация:
- Статус: Не в сети
Сергей73, дело в том что 10-пиновый разъем на экзисте будет ехать издалека, срок доставки 14 дней, что-то есть сомнения что он вообще приедет
ЗНАХАРЬ, подробнее тут
ЗНАХАРЬ, подробнее тут
- Игорь
- Аудивод
- Сообщений: 14727
- Зарегистрирован: 12 июн 2009, 19:01
- Темы: 146
- Авто: A6Q 2,5TDi
- Имя: Игорь
- Откуда: Минск-Лань
- Контактная информация:
- Статус: Не в сети
Сергей73 заказал Hans Pries 108 659 755 и он приехал за 2 дня.reggie писал(а):Сергей73, дело в том что 10-пиновый разъем на экзисте будет ехать издалека, срок доставки 14 дней
A6Q C4 2,5TDi 448,6 тыс. км. проехала при мне и уехала в г. Мосты. Quattro грязи не боится!
"Жизнь – бревно, Смерть – опилки, Бог – хозяин лесопилки. Я – вон тот жучок в углу, зря полезший под пилу". © Беня
"Жизнь – бревно, Смерть – опилки, Бог – хозяин лесопилки. Я – вон тот жучок в углу, зря полезший под пилу". © Беня
- reggie
- Водитель
- Сообщений: 758
- Зарегистрирован: 08 окт 2009, 21:37
- Темы: 27
- Авто: AKN v6+AYM v6 + BAR v8 = v20
- Имя: Джексон
- Контактная информация:
- Статус: Не в сети
Игорь, все верно, подрулевой переключатель, его левая часть (номер 8L0 953 513 J01C и соответственно аналоги), есть в наличии здесь, у меня все показывает один день.
А вот разъем этого переключателя, про который идет речь, существует только в оригинале (номер 8L0 972 980) и ехать будет издалека (срок 14 дней), и будет ли ехать вообще...вопрос.
А вот разъем этого переключателя, про который идет речь, существует только в оригинале (номер 8L0 972 980) и ехать будет издалека (срок 14 дней), и будет ли ехать вообще...вопрос.
- Игорь
- Аудивод
- Сообщений: 14727
- Зарегистрирован: 12 июн 2009, 19:01
- Темы: 146
- Авто: A6Q 2,5TDi
- Имя: Игорь
- Откуда: Минск-Лань
- Контактная информация:
- Статус: Не в сети
reggie, посмотрим. Недолго ждать осталось. Заказы от 26.05 и 03.06 отправлены поставщиком 08.06.
A6Q C4 2,5TDi 448,6 тыс. км. проехала при мне и уехала в г. Мосты. Quattro грязи не боится!
"Жизнь – бревно, Смерть – опилки, Бог – хозяин лесопилки. Я – вон тот жучок в углу, зря полезший под пилу". © Беня
"Жизнь – бревно, Смерть – опилки, Бог – хозяин лесопилки. Я – вон тот жучок в углу, зря полезший под пилу". © Беня
-
- Новичок
- Сообщений: 41
- Зарегистрирован: 20 фев 2011, 12:40
- Темы: 2
- Авто: A6C5 2,5TDi AYM
- Имя:
- Статус: Не в сети
Я както раньше на рынке у одного "добродея" спросил этот 10 штырьковый б-у, так он говорит - знаю я вас, вы за просто так хотите круиз запустить, поэтому 100 уе. Тогда я задумался и вот что нашол: У старых телевизоров типа 2УСЦТ, 3УСЦТ есть однорядные разъемчики разной ширины. Так вот если два таких подрезать до 5-ти ножек и склеить - подходит как родной. Я правда не морочился про направляющий ключ.
- reggie
- Водитель
- Сообщений: 758
- Зарегистрирован: 08 окт 2009, 21:37
- Темы: 27
- Авто: AKN v6+AYM v6 + BAR v8 = v20
- Имя: Джексон
- Контактная информация:
- Статус: Не в сети
Дошли руки до установки круиза на свой автомобиль (а6с5 2.5 tdi AKN 2000 мод.).Ручка, провода и разъем куплены.Появился вопрос по схеме
Rezaka™ привел схемы на первой странице, с пометкой для akn 2000 из которой следует, что схема подключения для моего akn применяется как для 1999 модельного? Не могу понять, прав ли или нет, вроде в схемах для разных годов провода разъема круиза T10q нужно бросать в разные места белого разъема в ЭБУ T15е?
Подскажите, действительно ли для akn 2000 модельного соединение аналогично 99 модельному того же akn ?
Rezaka™ привел схемы на первой странице, с пометкой для akn 2000 из которой следует, что схема подключения для моего akn применяется как для 1999 модельного? Не могу понять, прав ли или нет, вроде в схемах для разных годов провода разъема круиза T10q нужно бросать в разные места белого разъема в ЭБУ T15е?
Подскажите, действительно ли для akn 2000 модельного соединение аналогично 99 модельному того же akn ?
- Игорь
- Аудивод
- Сообщений: 14727
- Зарегистрирован: 12 июн 2009, 19:01
- Темы: 146
- Авто: A6Q 2,5TDi
- Имя: Игорь
- Откуда: Минск-Лань
- Контактная информация:
- Статус: Не в сети
reggie, попробуй к DIA в ЛС напиши.
A6Q C4 2,5TDi 448,6 тыс. км. проехала при мне и уехала в г. Мосты. Quattro грязи не боится!
"Жизнь – бревно, Смерть – опилки, Бог – хозяин лесопилки. Я – вон тот жучок в углу, зря полезший под пилу". © Беня
"Жизнь – бревно, Смерть – опилки, Бог – хозяин лесопилки. Я – вон тот жучок в углу, зря полезший под пилу". © Беня
